電動模組產品適用周邊板的CAD資料範例
用於安裝電動模組產品的周邊板的 CAD 樣本資料可以從該網站下載。敬請在設計您的設備和產品時多加參考。
如何使用CAD 資料
在範例CAD資料中，預先考慮定位PIN和螺絲的尺寸和位置資訊。
這有助於節省機構設計的時間。請參閱下面的介紹影片。（電動滑台EAS系列）
適用產品和 CAD 資料類型
| 對象產品 | CAD 資料範例 | |||
|---|---|---|---|---|
| 產品種類 | 系列 | 種類 | 分類 | 形式 |
| 電動滑台 | EAS系列 EZS系列 EZSH系列 |
底座板 | 2DCAD | DXF |
| 3DCAD | 步驟 | |||
| 工作物安裝板 | 2DCAD | DXF | ||
| 3DCAD | 步驟 | |||
| 小型電動缸 | DRS2系列 DRLⅡ系列 |
底座板 | 2DCAD | DXF |
| 3DCAD | 步驟 | |||
| 凸緣安裝板 | 2DCAD | DXF | ||
| 3DCAD | 步驟 | |||
| 中空旋轉平台 | DGⅡ系列 | 底座板 | 2DCAD | DXF |
| 3DCAD | 步驟 | |||
| 工作物安裝板 | 2DCAD | DXF | ||
| 3DCAD | 步驟 | |||
CAD資料安裝範例
-
電動滑台
-

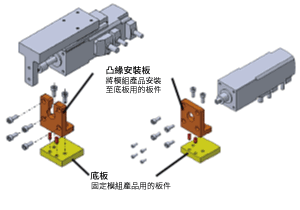

小型電動缸

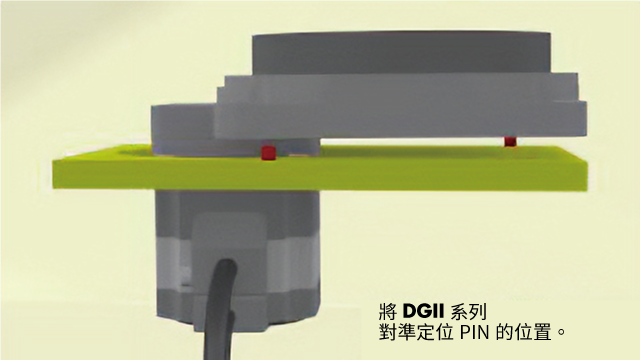

中空旋轉平台
關於下載檔案
CAD樣本資料可在各產品詳情頁面的「資料下載」頁面取得。
（*下載需要登入會員或註冊）
