依電動模組產品選擇-微調整、微量移載
可選擇將馬達安裝於機構零件的電動模組產品系列。無需浪費安裝、調整、檢查的作業工時，可立即使用。
備有馬達與滾珠螺桿一體化，實現直線動作的小型電動缸
抑制因剛性及零件組合所產生的齒隙影響，實現有助於微調整及微量移載的高精度定位。
備有DRS2／DR系列及DRLII系列，前者搭載無需電池的絕對式編碼器，可進行推壓運轉；後者可與實現低振動運轉的5相步進馬達驅動用CVD驅動器組合使用。
搭載無需電池的絕對式編碼器

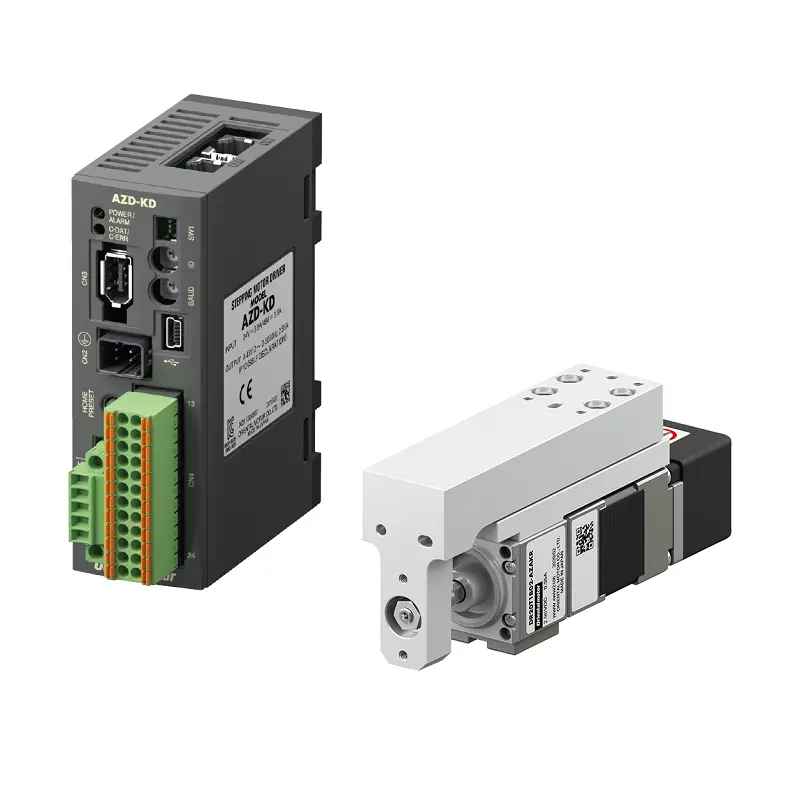

DR系列（安裝尺寸20mm、28mm）詳情請點選此處

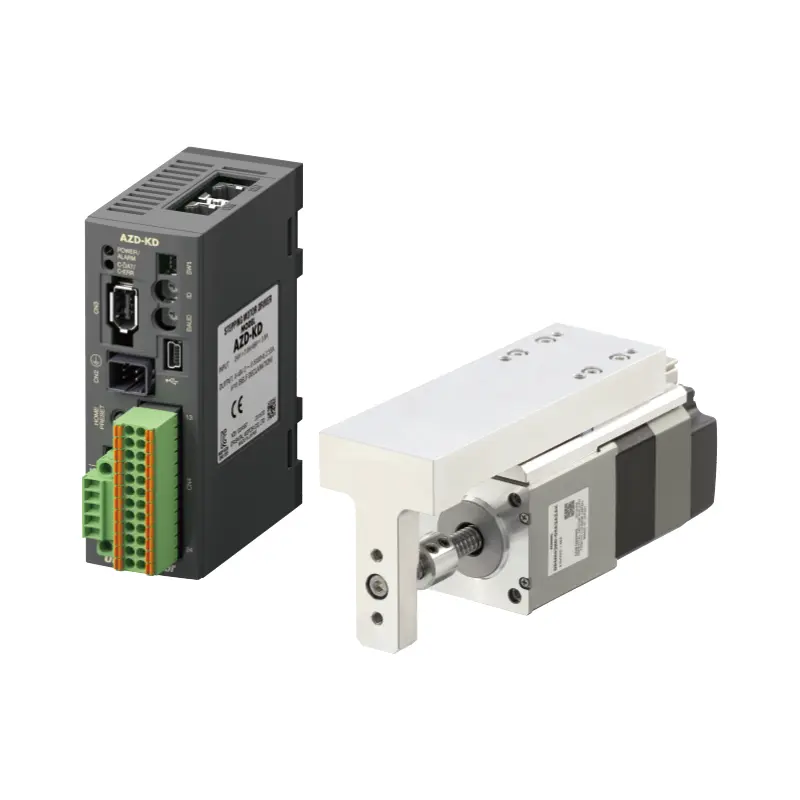

DRS2系列（安裝尺寸42mm、60mm）詳情請點選此處
| 系列名 | 安裝尺寸 (mm) |
滾珠螺桿種類 |
精度 | 行程 (mm) |
||
|---|---|---|---|---|---|---|
| 反覆定位精度 (mm) |
種類 | Lost Motion (mm) |
||||
DR系列
 |
20 | 精密 | ±0.003 | 附導軌型 | 0.02以下 | 25 |
| 標準型 | ||||||
| 28 | 轉造 | ±0.01 | 附導軌型 | 0.05以下 | 30 | |
| 精密 | ±0.003 [±0.005]* |
0.02以下 | ||||
| 轉造 | ±0.01 | 標準型 | 0.05以下 | |||
| 精密 | ±0.003 | 0.02以下 | ||||
DRS2系列
 |
42 | 轉造 | ±0.01 [±0.02]* |
附導軌型 | 0.05以下 | 40 |
| 精密 | ±0.003 [±0.005]* |
0.02以下 | ||||
| 轉造 | ±0.01 | 無導軌型 | 0.05以下 | |||
| 精密 | ±0.003 | 0.02以下 | ||||
| 60 | 轉造 | ±0.01 | 無導軌型 | 0.05以下 | 50 | |
- 規格因條件而異。詳細內容請確認各產品的規格。

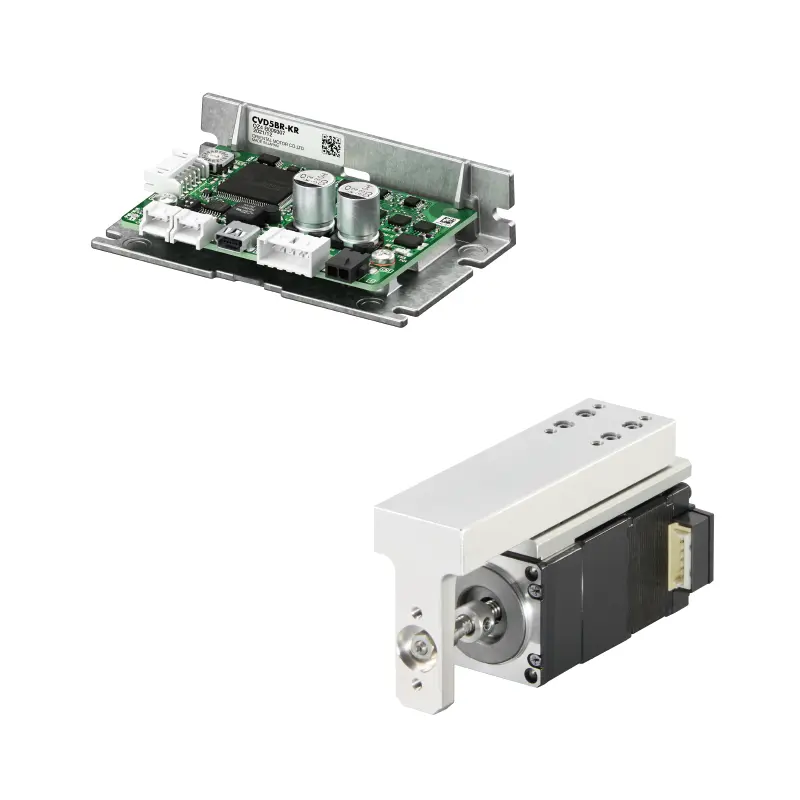

可與CVD驅動器組合
DRLII系列詳情請點選此處
| 系列名 | 安裝尺寸 (mm) |
滾珠螺桿種類 |
精度 | 行程 (mm) |
||
|---|---|---|---|---|---|---|
| 反覆定位精度 (mm) |
種類 | Lost Motion (mm) |
||||
DRLⅡ系列
 |
20 | 精密 | ±0.003 [±0.01]* |
附導軌型 | 0.02以下 | 25 |
| ±0.003 | 無導軌型 | |||||
| 28 | 轉造 | ±0.01 | 附導軌型 | 0.05以下 | 30 | |
| 無導軌型 | ||||||
| 精密 | ±0.003 [±0.01]* |
附導軌型 | 0.02以下 | |||
| ±0.003 | 無導軌型 | |||||
| 42 | 精密 | ±0.01 | 附導軌型 | 0.05以下 | 40 | |
| 無導軌型 | ||||||
| 轉造 | ±0.003 [±0.01]* |
附導軌型 | 0.02以下 | |||
| ±0.003 | 無導軌型 | 0.02以下 | ||||
| 精密 | ±0.01 | 附導軌型 | 0.05以下 | |||
| 無導軌型 | ||||||
| 60 | 轉造 | ±0.01 | 附導軌型 | 0.05以下 | 50 | |
| 無導軌型 | ||||||
| 精密 | ±0.003 [±0.01]* |
附導軌型 | 0.02以下 | |||
| ±0.003 | 無導軌型 | |||||
- 規格因條件而異。詳細內容請確認各產品的規格。
凡本公司電動模組產品的適用產品，皆可依據「機種」、「運轉條件」計算出定位時間的參考值。可作為產品選用時的支援工具。
應用案例
依據本公司自製設備之事例／設備課題的具體活用案例，利用插圖或影片等容易理解的形式介紹本公司產品的選擇方式、運用方法。
詳情請點選此處

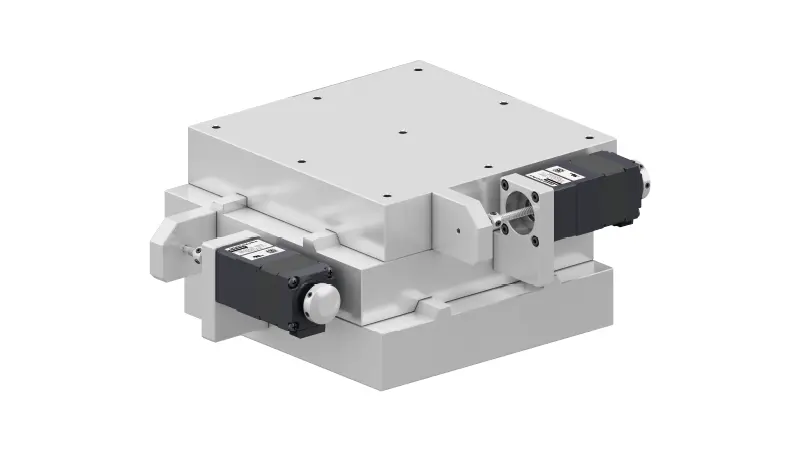

XY平台驅動（微調平台的自動化）
分注器（注液設備）

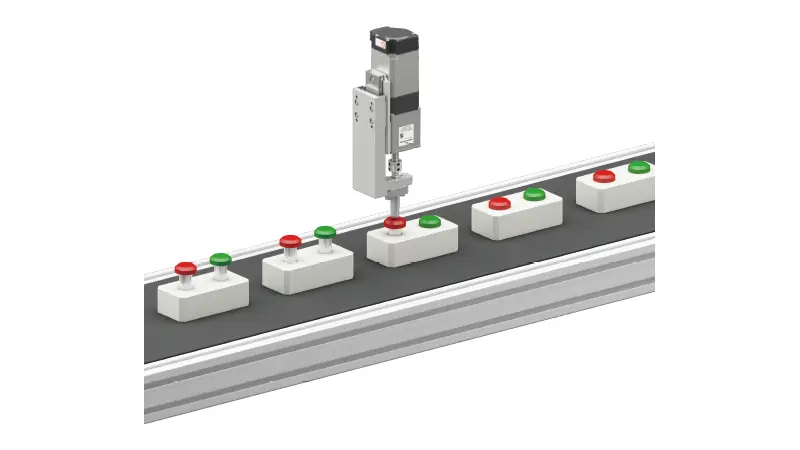

壓入銷釘
設計支援
協助客戶「縮短設備啟動時間」。
設定指南
介紹應用事例，說明如何運用AZ系列／搭載AZ系列模組產品的簡易編程及各項功能。以淺顯易懂的方式，為您仔細解說更具體實用的應用方法。
詳情請點選此處
範例CAD資料
可於本公司網站下載使用於電動模組產品安裝之周邊安裝板的範例CAD資料。敬請在設備設計和產品評估時多加參考。
詳情請點選此處
