電纜線：AZ系列DC電源輸入多軸驅動器用

AZ系列DC電源輸入多軸驅動器電纜線構成圖

*馬達與驅動器之間的連接請務必使用連接用電纜線。
（從馬達拉出的馬達電纜線及電磁剎車電纜線無法直接連接驅動器。）

插圖中的數字	應用	電纜線名稱
[1]	[AZM14、AZM15、AZM24、AZM26 DGM60、DR20、DR28用]	馬達用連接用電纜線套件
	[AZM14、AZM15、AZM24、AZM26 DGM60、DR20、DR28用]	馬達用可動連接用電纜線套件
	[AZM46、AZM48、AZM66、AZM69 DGB85、DGM85、DGB130、DGM130 DRSM42、DRSM60、LM2、LM4用]	馬達用連接用電纜線套件
		馬達/電磁剎車用連接用電纜線套件
		馬達用可動連接用電纜線套件
		馬達/電磁剎車用可動連接用電纜線套件

*如電纜線需要彎曲，請使用可動電纜線。點選這裡有關使用可動電纜線的注意事項

插圖中的數字	電纜線名稱
[2]	主電源用DC電源用電纜線
[2]	控制電源用DC電源用電纜線

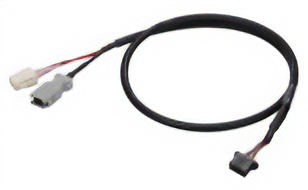

連接用電纜線

馬達與驅動器間的連接用電纜線。

[1]馬達用連接用電纜線套件/可動連接用電纜線套件
(AZM14、AZM15、AZM24、AZM26、DGM60、DR20、DR28用)

	長度（m）	連接用電纜線	可動連接用電纜線
	長度（m）	品名	品名
	0.5	CC005VZ2FA	CC005VZ2RA
	1	CC010VZ2FA	CC010VZ2RA
	1.5	CC015VZ2FA	CC015VZ2RA
	2	CC020VZ2FA	CC020VZ2RA
	2.5	CC025VZ2FA	CC025VZ2RA
	3	CC030VZ2FA	CC030VZ2RA
	4	CC040VZ2FA	CC040VZ2RA
	5	CC050VZ2FA	CC050VZ2RA
	7	CC070VZ2FA	CC070VZ2RA
	10	CC100VZ2FA	CC100VZ2RA
	15	CC150VZ2FA	CC150VZ2RA
	20	CC200VZ2FA	CC200VZ2RA

可動電纜線使用注意事項

[1]馬達用連接用電纜線套件/可動連接用電纜線套件
(AZM46、AZM48、AZM66、AZM69、DGB85、DGM85、DGB130、DGM130、DRSM42、DRSM60、LM2、LM4用)

	長度（m）	連接用電纜線	可動連接用電纜線
	長度（m）	品名	品名
	0.5	CC005VZFA	CC005VZRA
	1	CC010VZFA	CC010VZRA
	1.5	CC015VZFA	CC015VZRA
	2	CC020VZFA	CC020VZRA
	2.5	CC025VZFA	CC025VZRA
	3	CC030VZFA	CC030VZRA
	4	CC040VZFA	CC040VZRA
	5	CC050VZFA	CC050VZRA
	7	CC070VZFA	CC070VZRA
	10	CC100VZFA	CC100VZRA
	15	CC150VZFA	CC150VZRA
	20	CC200VZFA	CC200VZRA

可動電纜線使用注意事項

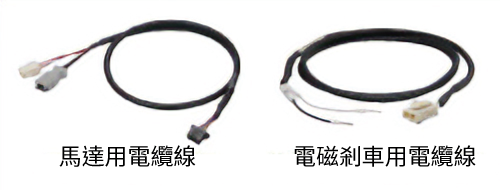

[1]馬達/電磁剎車用連接用電纜線套件/可動連接用電纜線套件
(AZM46、AZM48、AZM66、AZM69 DGB85、DGM85、DGB130、DGM130、DRSM42、DRSM60、LM2、LM4用)

	長度（m）	連接用電纜線	可動連接用電纜線
	長度（m）	品名	品名
	0.5	CC005VZFBA	CC005VZRBA
	1	CC010VZFBA	CC010VZRBA
	1.5	CC015VZFBA	CC015VZRBA
	2	CC020VZFBA	CC020VZRBA
	2.5	CC025VZFBA	CC025VZRBA
	3	CC030VZFBA	CC030VZRBA
	4	CC040VZFBA	CC040VZRBA
	5	CC050VZFBA	CC050VZRBA
	7	CC070VZFBA	CC070VZRBA
	10	CC100VZFBA	CC100VZRBA
	15	CC150VZFBA	CC150VZRBA
	20	CC200VZFBA	CC200VZRBA

可動電纜線使用注意事項

其他電纜線

AZ系列多軸驅動器專用附連接器導線。主電源和控制電源部分可以輕鬆連接。

[2]電源電纜線

	品名	應用	長度（m）	導體AWG
	LC03D06A	主電源用	0.6	16 (1.25 mm²)
	LC02D06A	控制電源用	0.6	20 (0.5 mm²)
