電子減速機的計算

輕鬆進行電子減速機的計算。
請選擇系列,並輸入需要的機構所要求的規格。點選「電子減速機的計算」按鈕,顯示計算結果。

選擇系列

選擇系列的規格值

解析度下限值
[P/R]
解析度上限值
[P/R]
電子減速機A、B下限值
電子減速機A、B上限值
馬達出廠時解析度
[P/R]

輸入所需規格並顯示計算結果

旋轉機構時

每旋轉1圈的移動量
360[deg]
最小移動量
(每1脈波希望的移動量)
[deg]
使用減速機型馬達

*DGⅡ系列AR和RKⅡ固定在減速比18

使用外部傳輸機制。

判斷

電子減速機A

電子減速機B

解析度[P/R]


滾珠螺桿機構時

使用滾珠螺桿的導程
[mm]
最小移動量
(每1脈波希望的移動量)
[mm]
使用減速機型馬達

*DGⅡ系列AR和RKⅡ固定在減速比18

使用外部傳輸機制。

判斷

電子減速機A

電子減速機B

解析度[P/R]


電子減速機A/B的計算方法

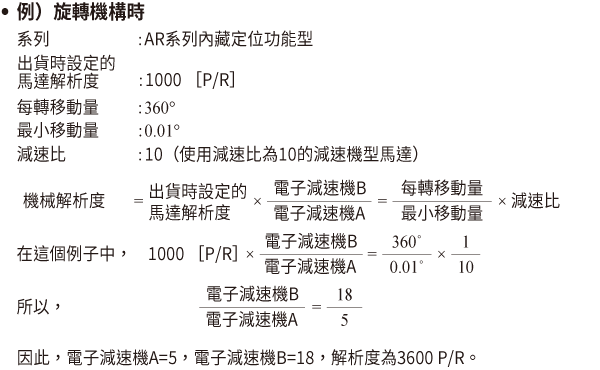

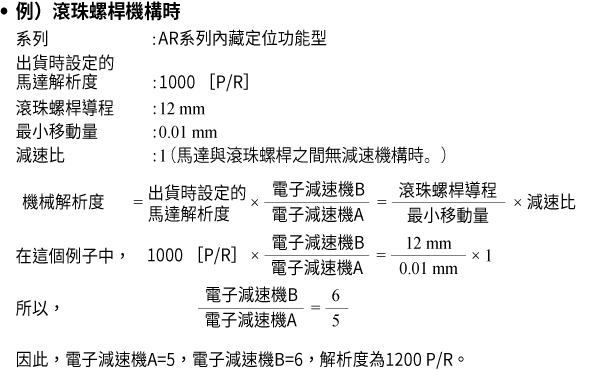

以實例說明電子減速機A/B的計算方法。
