無刷馬達
BLV系列

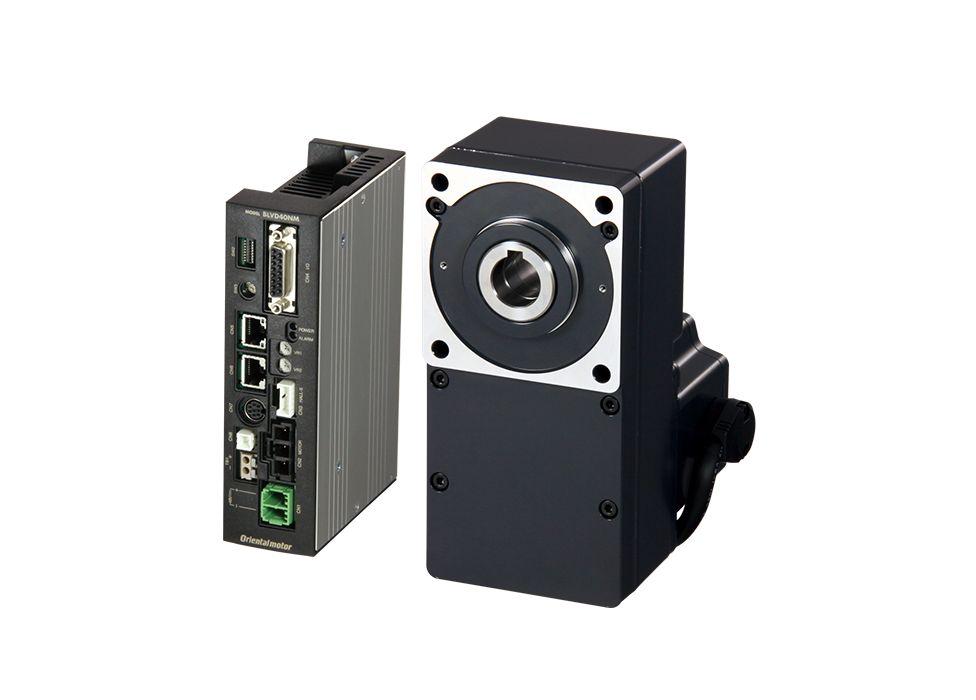

高輸出100 W(0.1 kW)、200 W(0.2 kW)、400 W(0.4 kW)的DC電源輸入無刷馬達。
保有無刷馬達優異的速度安定性及寬廣的速度控制範圍等優點,且對應電池驅動、通訊控制。
也可用於工廠內或倉庫內使用的AGV等無人搬送車。*
特徵 | 無刷馬達 BLV系列
主要特徵
支援電池驅動
-
支援電池驅動,可動作電壓範圍廣泛
只要電壓在範圍內,馬達就可以運行,不會觸發警報。
可動作電壓範圍
-
電池電壓降低時也可動作。
配合電壓來限制最高轉速,可避免因電池耗盡導致馬達停止的狀況。
電源電壓下降時限制最高轉速的特性
有助於小型且高效率的設備設計。
高強度、高容許轉矩的中空軸扁平式減速機
-
高強度
由於容許懸吊載重高,可進行強力且高規格的運轉。也適用於高載重搬運。
- *200 W/400 W為距離減速機安裝面10 mm的數值
-
高容許轉矩
由於容許轉矩未飽和,可將馬達轉矩活用至極限。
- 400 W、3000 r/min以下的數值
節省空間、節省成本
由於出力軸為中空,不須透過連結零件就能與客戶的驅動軸連結。
減少軸連結零件,可節省空間及降低零件成本。
機械式剎車和電子剎車可單獨使用,也可併用
機械式剎車的電磁剎車
附電磁剎車型適用於停止時保持位置或上下驅動(捲下運轉)。停電或電源OFF時,馬達會瞬間停止並保持負載。
-

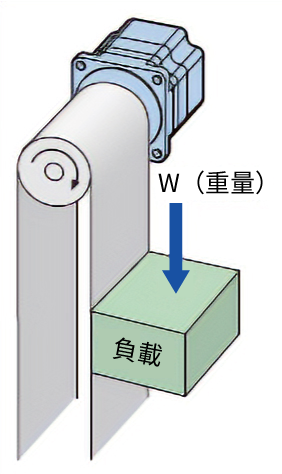

上下驅動(捲下運轉)
-

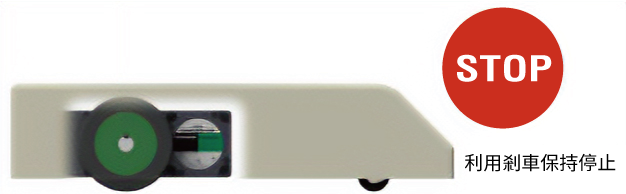

搬送台車的車輪靜止·保持
使用於上下驅動(捲下運轉)時,請注意電源限制。
驅動方法 | 標準型 | 附電磁剎車型 | |
---|---|---|---|
水平驅動 | 開關電源 | ○* | ○* |
電池 | ○ | ○ | |
上下驅動 (捲下運轉) |
開關電源 | × | ○* |
電池 | × | ○ |
- *因傾斜面的下坡運轉或緊急停止等,由外力使馬達軸旋轉時會產生回生電力。由於驅動器不具備處理回生電力的功能,因此可能會啟動電源或驅動器的保護功能。請使用輸出容量或過電壓耐力夠大的電源或電池。
施加外力時產生保持力,負載保持功能(數位設定型、RS-485通訊型)
即使沒有機械剎車,停止時也可作為電子保持剎車*使用。
- *可保持額定轉矩50 %以下的負載。
無機械剎車機構的優點
- 由於沒有零件磨損,因此無需維護,使用壽命長
- 設備的省空間與輕量化
注意事項
對驅動器的電源供給為OFF時將失去保持力。請勿用於停止時防止落下的用途。
用途例
適用於需頻繁重覆運轉、停止的用途。
搭載便於速度控制的功能
其他功能其中一例
加減速時間 | 加減速時間可設定。 |
---|---|
轉矩限制 | 此功能限制馬達輸出轉矩。當達到設定的極限值時,輸出 TLC 訊號。 |
Alarm | 停止運轉並輸出訊號 主回路過熱/電壓不足/過負載 等 |
Warning | 在Alarm之前,以Warning等級值輸出訊號。 馬達將繼續運轉。 主回路過熱/電壓不足/過負載 等 |
規格升級及擴充功能上線
能透過以下方式進行功能擴充:
- 使用支援軟體MEXE02時
- 使用資料設定器(OPX-2A)時
- RS-485通訊控制
- FA網路控制*1
項目 | 基本型 | 擴充型 |
---|---|---|
規格 |
|
|
功能 |
|
|
- *1
- ✽執行FA網路控制時,須要另售的網路轉換器。
- *2
- 100 W為100~3000 r/min
- *3
- 100 W為80~3000 r/min
可選擇 I/O、Modbus (RTU) 和FA網路控制
上位控制器的控制可以透過 I/O、Modbus (RTU) 或FA網路控制來執行。
透過網路轉換器(另售)實現對FA網路的控制,網路轉換器是一種通訊協定轉換器。
I/O控制
在驅動器中預先設定運轉資料(轉速等),從PLC輸入訊號,依照設定資料進行運轉。
Modbus(RTU)控制
可透過PLC等輕鬆進行運轉資料/參數的設定,或運轉指令的輸入。
透過網路轉換器進行工業網路控制
此配置使用網路轉換器連接到FA網路(另售)。運轉資料設定和運轉指令輸入可透過網路進行。1台轉換器能夠連線、控制多台馬達。
使用支援軟體 MEXE02,可支援起動、維修
使用支援軟體 MEXE02 的實用功能
透過使用支援軟體 MEXE02,除了可進行運轉資料或各種參數設定、編輯之外,還可示教、監視各種狀態。
透過各種功能,從起動到維修全面支援
-
起動、評估
備有可助於配線檢查或測試運轉的功能。
- 運轉資料的設定及儲存
- I/O監視
- 示教・遙控運轉
-
調整
安裝設備後,有助於馬達動作調整的功能。
- 波形監視
-
診斷、維修
備有開始運用後有助於發生問題時進行診斷或維修功能。
- Alarm監視
- 狀態監視
- Warning監視
產品種類
種類 | 安裝尺寸 mm |
額定輸出 W |
最大容許轉矩*1 [N・m] |
減速比 | 速度控制範圍 r/min |
電磁剎車 |
---|---|---|---|---|---|---|

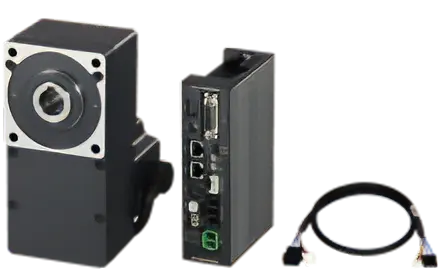

平行軸減速機 GFS減速機 | 90 | 100 | 30 | 5~200 | 100 (80)*3 ~3000 |
有/無 |
104 | 200 | 63 | 5~200 | 100 (80)*3 ~4000 |
||
400 | ||||||
中空軸扁平式減速機 FR減速機 | 90 | 100 | 54 | 5~200 | 100 (80)*3 ~3000 |
|
104 | 200 | 38.3 | 10~100 | 100 (80)*3 ~4000 |
||
400 | 80.8 | 5~100 | ||||

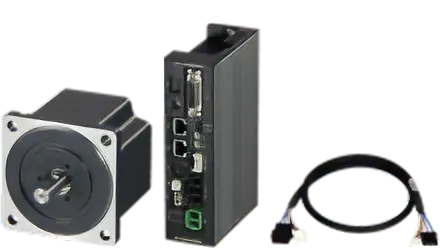

圓軸型 | 104 | 200 | 0.65 *2 | - | 100 (80)*3 ~4000 |
|
400 | 1.3*2 |
- *1
- 容許轉矩值為最高轉速時的值。
- *2
- 圓軸型的值為額定轉矩[N·m]。
- *3
- 這些規格適用於使用數位設定(支援軟體 MEXE02、控制模組 OPX-2A)或透過通訊設定時。
減速機可拆卸

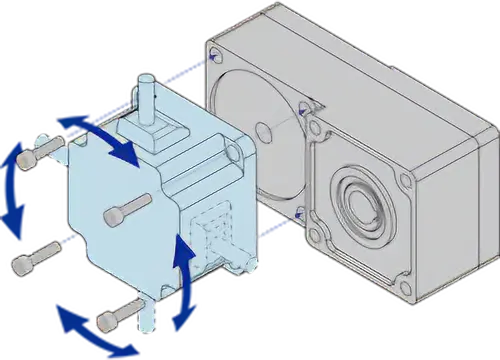

透過拆卸減速機,可改變馬達電纜線的出線方向。此外,若想變更減速比時,可僅更換減速機。
大幅提升容許載重 法蘭輸出頭(另售)。
安裝在平行軸減速機上會提升容許懸吊載重及容許推力載重。
關聯產品
無刷馬達 BLV系列 R型
追求高輸出、小型化的DC電源輸入無刷馬達。
支援更加輕巧的電池驅動設備開發。
輸出:60 W, 100 W, 200 W, 400 W
速度控制範圍:1~4000 r/min
