無刷馬達BLV系列R型產品陣容

產品陣容

馬達、減速機

可左右滑動

輸出軸類型	安裝尺寸 [mm]	額定輸出 [W]	減速比	電磁剎車
平行軸減速機	80	60	5 ～ 200	無
	90	100	5 ～ 200	有／無
	90	200	15 ～ 50
	110	200	5 ～ 200
		400	5 ～ 200
		750	5 ～ 50
中空軸扁平減速機	80	60	5 ～ 200	無
	90	100	5 ～ 200	有／無
	90	200	15 ～ 50
	104	200	10 ～ 100
		400	5 ～ 100
		750	5 ～ 50
CS附減速機馬達^※	60	60	5 ～ 20	無

※: 為馬達與減速機一體型的附減速機馬達。

關於減速機的特色請點擊此處查看。

馬達

可左右滑動

輸出軸類型	安裝尺寸 [mm]	額定輸出 [W]	電磁剎車
圓軸型	60	60	無
	90	100	有／無
		200
		400
	104	750
圓軸型附鍵槽	90	200	有／無
	90	400
	104	750

驅動器

輸出 [W]		電壓 [V]
60 100 200		DC24 ～ 48
400		DC24
400		DC48
750		DC48

電纜線

馬達輸出 [W]	連接電纜線／可動連接電纜線 [m]	電源電纜線 [m]
60	0.3^※ ～3	0.6
100 200 400 750^※	1 ～ 3	0.6

※: 長度0.3 m以及750 W用的電纜線，僅提供連接電纜線。

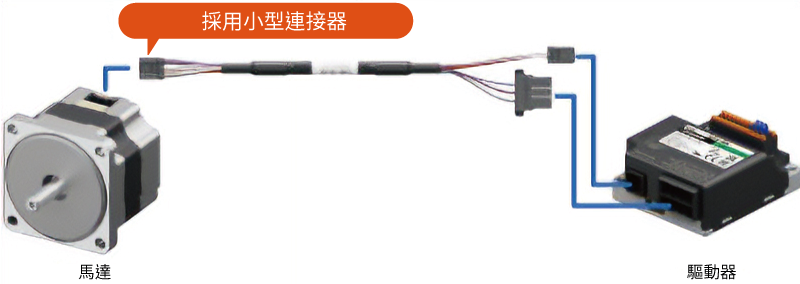

僅需1條電纜線即可直接連接，無需中繼（60 W類型）

馬達與驅動器之間僅需1條電纜線即可直接連接。無需中繼處理，可連接0.3 m～3 m。

僅需1條電纜線即可直接連接，無需中繼（60 W類型）

連接電纜線: 0.3 m～3.0 m

可動連接電纜線: 1.0 m～3.0 m

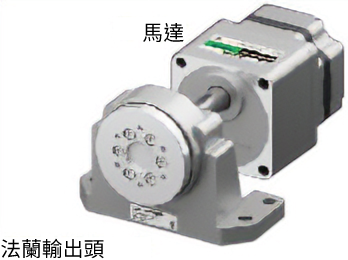

大幅提升容許荷重－法蘭輸出減速機（另售）－

安裝於平行軸減速機上，即可提升容許徑向荷重與容許軸向荷重。
車輪或旋轉工作台等更容易直接安裝於旋轉機構上，有助於縮短設計時間。

大幅提升容許荷重－法蘭輸出減速機（另售）－

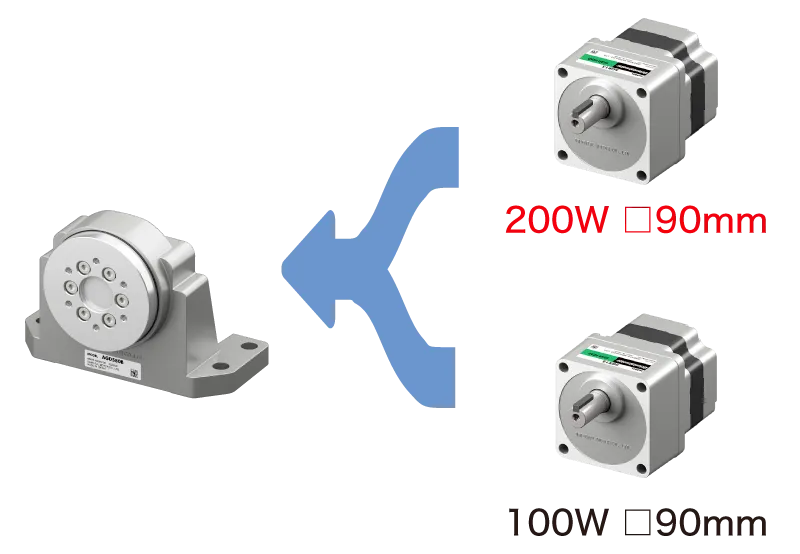

● 適用產品：可組裝於安裝尺寸90 mm的平行軸減速機上。（備有馬達輸出100 W、200 W可供選擇。）

法蘭輸出減速機組合減速機_馬達

詳細資訊請點擊此處查看
