風扇用周邊機器：AC軸流風扇護網套件用

這是一組護網、安裝用螺絲和濾網，適用於各系列AC軸流風扇。
選擇最適合您的安裝環境和應用的組合。

護網有鋼製和不鏽鋼材質可供選擇。

適用AC軸流風扇 MU系列、MS系列、EMU系列、MR系列、MRS系列、MRE系列

點擊此處查看與風扇的組合列表

護網套件

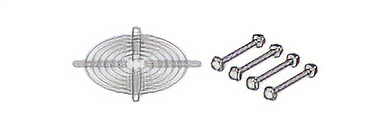

護網套件（1片）

［1］鐵製護網套件
 ［2］不鏽鋼製護網套件

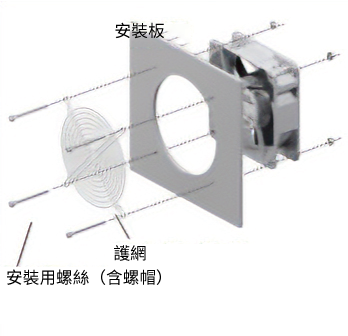

<安裝範例>

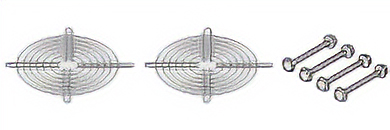

護網套件（2片）

［1］鐵製護網套件
 ［2］不鏽鋼製護網套件

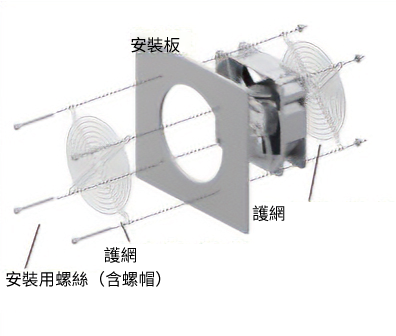

<安裝範例>
護網・濾網套件

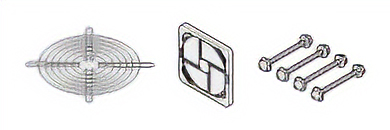

［3］護網・濾網套件

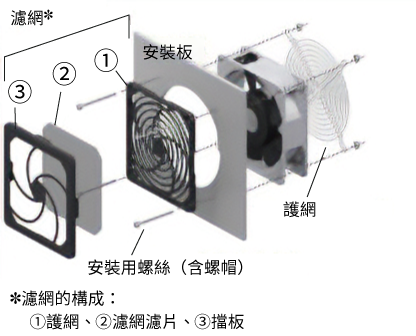

<安裝範例>

*安裝用螺絲的長度適用於厚度為2.3 mm或更小的安裝板。

［1］鋼製護網套件（1個護網/2個護網）

護網套件

護網套件

尺寸	護網套件產品名稱	套件內容
尺寸	護網套件產品名稱	鐵製護網	張數	安裝用螺絲 mm
□80 mm-25 mm厚	A-825-G	FG8D	1	M4×40
□80 mm-25 mm厚	A-825-G2	FG8D	2	M4×40
□92 mm-25 mm厚	A-925U-G	FG9D	1	M3×40
□92 mm-25 mm厚	A-925U-G2	FG9D	2	M3×40
□92 mm−38 mm厚	A-938-G	FG9D	1	M4×55
□92 mm−38 mm厚	A-938-G2	FG9D	2	M4×55
□104 mm-25 mm厚	A-1025-G	FG10D	1	M4×40
□104 mm-25 mm厚	A-1025-G2	FG10D	2	M4×40
□104 mm-28 mm厚	A-1028-G	FG10D	1	M4×50
□104 mm-28 mm厚	A-1028-G2	FG10D	2	M4×50
□119 mm-25 mm厚	A-1225-G	FG12D	1	M4×40
□119 mm-25 mm厚	A-1225-G2	FG12D	2	M4×40
□119 mm-28 mm厚	A-1228-G	FG12D	1	M4×50
□119 mm-28 mm厚	A-1228-G2	FG12D	2	M4×50
□119 mm（120 mm）-38 mm厚	A-1238-G	FG12D	1	M4×55
□119 mm（120 mm）-38 mm厚	A-1238-G2	FG12D	2	M4×55
□140 mm-28 mm厚	A-1428-G	FG14D	1	M4×50
□140 mm-28 mm厚	A-1428-G2	FG14D	2	M4×50
□140 mm	A-14R-G	FG14D	1	M4×20
□140 mm	A-14R-G2	FG14D	2	M4×20（2套）
□160 mm	A-16R-G	FG16D	1	M5×20
□160 mm	A-16R-G2	FG16D	2	M5×20（2套）
□180 mm	A-18R-G	FG18D	1	M5×20
□180 mm	A-18R-G2	FG18D	2	M5×20（2套）
□200 mm	A-20R-G	FG20D	1	M5×20
□200 mm	A-20R-G2	FG20D	2	M5×20（2套）
□250 mm	A-25R-G	FG25D	1	M5×20內六角螺栓
□250 mm	A-25R-G2	FG25D	2	M5×20內六角螺栓（2套）

安裝用螺絲（1 套）：包括4個墊圈組裝螺絲和4個螺帽。安裝用螺絲的材質為鋼。
包含2套安裝用螺絲的套件：
使用一組將護網安裝到風扇上，另一組將風扇安裝到設備上。

［2］不鏽鋼護網套件（1個護網/2個護網）

護網套件

護網套件

尺寸	護網套件產品名稱	套件內容
尺寸	護網套件產品名稱	不鏽鋼製護網	張數	安裝用螺絲 mm
□80 mm-25 mm厚	A-825-S	FG8S	1	M4×40
□80 mm-25 mm厚	A-825-S2	FG8S	2	M4×40
□92 mm-25 mm厚	A-925U-S	FG9S	1	M3×40
□92 mm-25 mm厚	A-925U-S2	FG9S	2	M3×40
□92 mm−38 mm厚	A-938-S	FG9S	1	M4×55
□92 mm−38 mm厚	A-938-S2	FG9S	2	M4×55
□104 mm-25 mm厚	A-1025-S	FG10S	1	M4×40
□104 mm-25 mm厚	A-1025-S2	FG10S	2	M4×40
□104 mm-28 mm厚	A-1028-S	FG10S	1	M4×50
□104 mm-28 mm厚	A-1028-S2	FG10S	2	M4×50
□119 mm-25 mm厚	A-1225-S	FG12S	1	M4×40
□119 mm-25 mm厚	A-1225-S2	FG12S	2	M4×40
□119 mm-28 mm厚	A-1228-S	FG12S	1	M4×50
□119 mm-28 mm厚	A-1228-S2	FG12S	2	M4×50
□119 mm（120 mm） -38 mm厚	A-1238-S	FG12S	1	M4×55
□119 mm（120 mm） -38 mm厚	A-1238-S2	FG12S	2	M4×55
□160 mm	A-16R-S	FG16S	1	M5×20
□160 mm	A-16R-S2	FG16S	2	M5×20（2套）
□180 mm	A-18R-S	FG18S	1	M5×20
□180 mm	A-18R-S2	FG18S	2	M5×20（2套）
□200 mm	A-20R-S	FG20S	1	M5×20
□200 mm	A-20R-S2	FG20S	2	M5×20（2套）
□250 mm	A-25R-S	FG25S	1	M5×20內六角螺栓
□250 mm	A-25R-S2	FG25S	2	M5×20內六角螺栓（2套）

安裝用螺絲（1套）：包括4個墊圈組裝螺絲和4個螺帽。安裝用螺絲的材質為不鏽鋼。
包含2套安裝用螺絲的套件：
使用一組將護網安裝到風扇上，另一組將風扇安裝到設備上。

[3] 鐵製風扇護網和風扇濾網套件

護網套件

尺寸	護網套件產品名稱	套件內容
尺寸	護網套件產品名稱	鐵製護網	張數	濾網	張數	安裝用螺絲 mm
□80 mm-25 mm厚	A-825-GF	FG8D	1	FL8	1	M4×45埋頭螺絲
□92 mm-25 mm厚	A-925U-GF	FG9D	1	FL9	1	M3×45埋頭螺絲
□92 mm−38 mm厚	A-938-GF	FG9D	1	FL9	1	M3×55埋頭螺絲
□104 mm-25 mm厚	A-1025-GF	FG10D	1	FL10	1	M4×40
□104 mm- 28 mm厚	A-1028-GF	FG10D	1	FL10	1	M4×50
□119 mm-25 mm厚	A-1225-GF	FG12D	1	FL12	1	M4×45埋頭螺絲
□119 mm-28 mm厚	A-1228-GF	FG12D	1	FL12	1	M4×45埋頭螺絲
□119 mm（120 mm） - 38 mm厚	A-1238-GF	FG12D	1	FL12	1	M4×55埋頭螺絲
□140 mm-28 mm厚	A-1428-GF	FG14D	1	FL14	1	M4×50
□140 mm	A-14R-GF	FG14D	1	FL14	1	M4×20（2套）
□160 mm	A-16R-GF	FG16D	1	FL16	1	M5×30埋頭螺絲 M5×20
□180 mm	A-18R-GF	FG18D	1	FL18	1	M5×30埋頭螺絲 M5×20

安裝用螺絲（1 套）：包括4個墊圈組裝螺絲或埋頭螺絲和4個螺帽。安裝用螺絲的材質為鋼。

組合產品列表

護網套件和可組合的AC軸流風扇列表。

［護網套件品名：如何透過產品名稱後面的程式碼來識別產品]
G、G2：鐵製護網套件　
S、S2：不鏽鋼製護網套件　
GF：鐵製護網・濾網套件

尺寸	護網套件品名		產品組合（AC軸流風扇）
尺寸	護網套件品名		EMU系列	MU系列防潮型^*1	MU系列 MS系列	MRS系列 MR系列	MRE系列
□80 mm-25 mm厚	A-825-G A-825-G2	A-825-S A-825-S2 A-825-GF	-	MU825S-□3D	MU825S-□3 MU825L-13	-	-
□92 mm-25 mm厚	A-925U-G A-925U-G2	A-925U-S A-925U-S2 A-925U-GF	-	MU925S-□1D	MU925S-□1 MU925M-□1	-	-
□92 mm−38 mm厚	A-938-G A-938-G2	A-938-S A-938-S2 A-938-GF	EMU938-□ EMU938M-□	-	-	-	-
□104 mm-25 mm厚	A-1025-G A-1025-G2	A-1025-S A-1025-S2 A-1025-GF	-	MU1025S-□1D	MU1025S-□1 MU1025L-11	-	-
□104 mm-28 mm厚	A-1028-G A-1028-G2	A-1028-S A-1028-S2 A-1028-GF	-	-	-	-	MRE10-□□
□119 mm-25 mm厚	A-1225-G A-1225-G2	A-1225-S A-1225-S2 A-1225-GF	-	MU1225S-□1D	MU1225S-□1 MU1225M-□1	-	-
□119 mm-28 mm厚	A-1228-G A-1228-G2	A-1228-S A-1228-S2 A-1228-GF	-	-	-	-	MRE12-□□
□119mm（120mm）- 38 mm厚	A-1238-G A-1238-G2	A-1238-S A-1238-S2 A-1238-GF	EMU1238-□ EMU1238M-□	MU1238A-□1D	MU1238A-□1B MU1238B-□1B MU1238L-□1B	-	-
□140 mm-28 mm厚	A-1428-G A-1428-G2	A-1428-GF	-	MU1428S-□1D	MU1428S-□1 MS14-□C	-	-
□140 mm	A-14R-G A-14R-G2	A-14R-GF	-	-	-	MRS14-□□	-
□160 mm	A-16R-G A-16R-G2	A-16R-S A-16R-S2 A-16R-GF	-	-	-	MRS16-□□ MRS16V-B^*2	MRE16-□□
□180 mm	A-18R-G A-18R-G2	A-18R-S A-18R-S2 A-18R-GF	-	-	-	MRS18-□□ MR18-□□^3 MRW18-□□^4	MRE18-□□
□200 mm	A-20R-G A-20R-G2	A-20R-S A-20R-S2	-	-	-	MRS20-□□	MRE20-□□
□250 mm	A-25R-G A-25R-G2	A-25R-S A-25R-S2	-	-	-	MRS25-□□	MRE25-□□

*1: 對於MU系列防潮型，建議使用不鏽鋼護網套件。

*2: MRS16V-B附1個護網。如果您想在兩側都安裝護網，請再購買一組套件。

*3: MR18-□TA的排氣出口側不能安裝護網和濾網。請為進氣口側購買一組套件。

*4: 由於MRW18-□TA有2個扇葉，因此建議在兩側各覆蓋2個一組的護網或一組護網・濾網套件。
