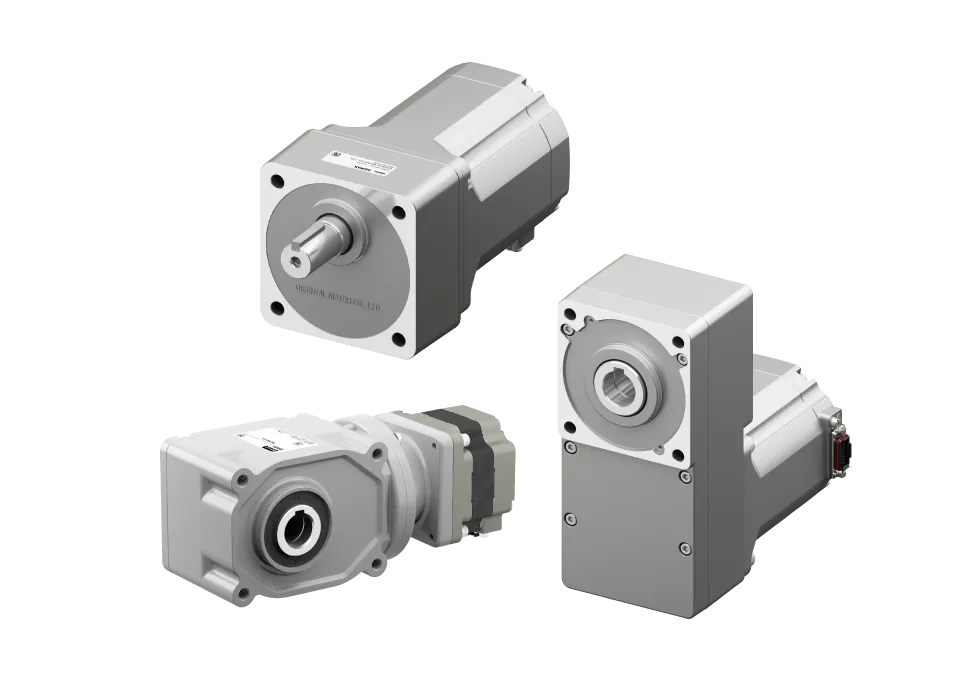

特徵 | 無刷馬達（PM馬達）

無刷馬達採用於轉子中使用永久磁鐵的PM馬達。搭配變頻器使用時，可實現300～4000 r/min^*的速度控制範圍。與三相AC馬達相比，體積更小、重量更輕，能減輕組裝作業人員的負擔。此外，效率等級達到IE5，對降低電費及CO₂排放量具有貢獻。

• *依搭配的變頻器而有所不同。

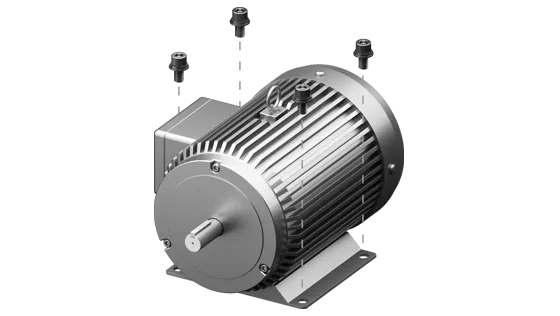

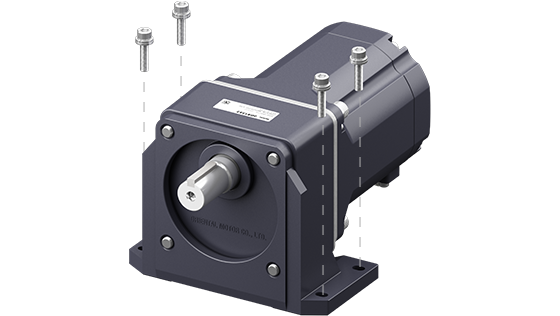

大幅縮小馬達尺寸
有助於裝置小型化

達到IE5等級
降低電力成本

無風扇設計、低噪音等級
此外，不會產生粉塵或其他微粒飛散。

變頻器連接

無刷馬達因轉子採用永久磁鐵，具高效率且小型輕量特性。
此外，由於高效率且發熱量低，實現了無風扇結構。有助於設備的小型化及減輕作業人員的負擔。

• *典型三相AC馬達的功率值為 750W。

馬達輸出功率750 W（IE5）

符合調速馬達IE5^*效率等級的馬達。有助於降低電費及CO₂排放量。

• *依據國際標準IEC TS 60034-30-2所訂定之調速馬達（額定轉速1801-6000 r/min）效率規範值（%）。

節能效果（1台參考值）

與750 W感應馬達（IE3）相比，可減少電費及CO₂ 排放量。

• *根據國際標準IEC 60034-30-1之感應馬達（4極 50 Hz）效率規定值（％）。

[運轉條件]
運轉時間: 24 小時/日， 365日
電力單價：22.68 日圓/kWh
CO_{2 排放因子：0.457 kg/kWh}

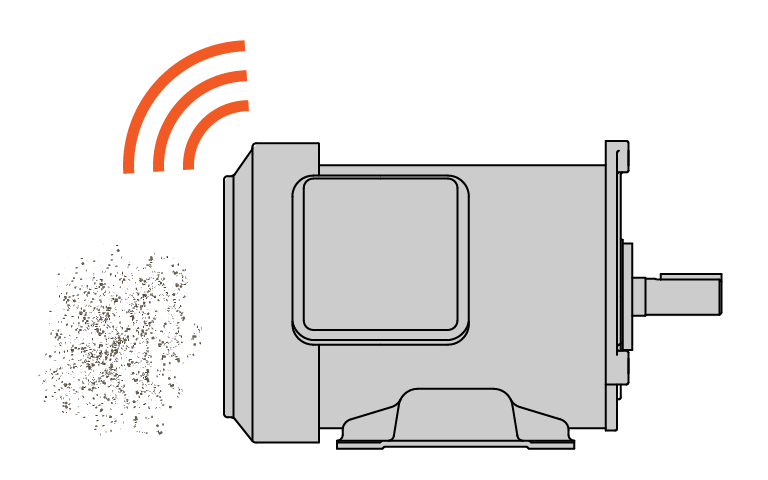

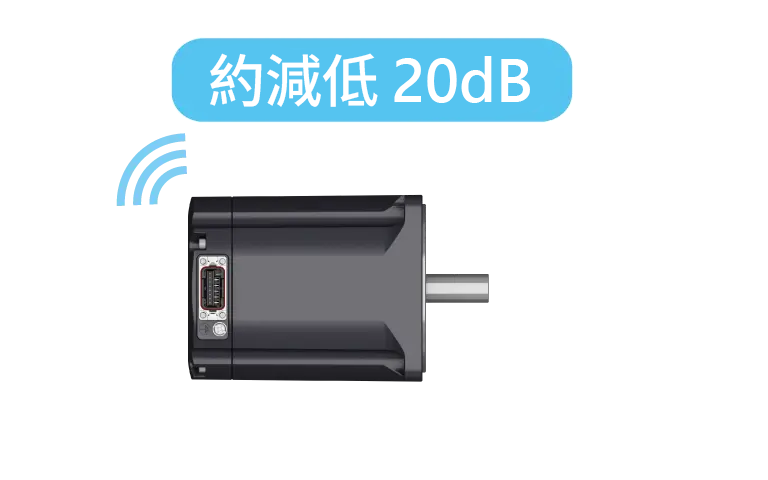

無刷馬達具備高效率、低發熱量的特性，因此能採用無風扇設計。與附風扇的三相AC馬達相比，噪音等級降低約20 ㏈。

測量條件
・無負載
・轉速：1500 r/min
・於馬達後方15 cm處測量

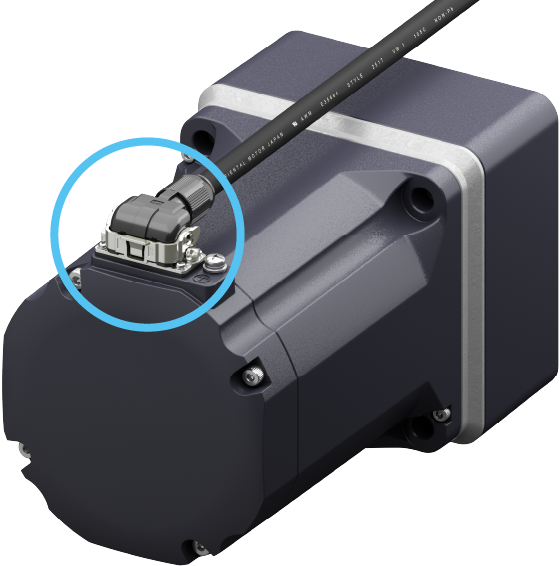

由於為不需要螺絲固定的鎖緊把手式，電纜線連接更為簡便。
減輕馬達安裝及維護時電纜線接線的工作負擔。

•

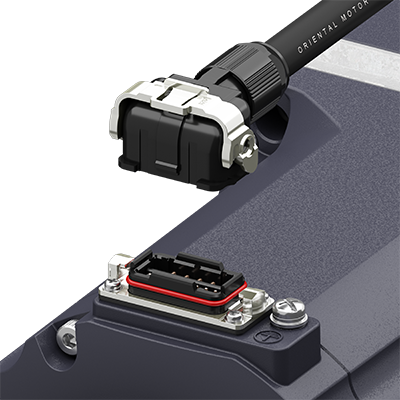

  1. 插入連接器

•

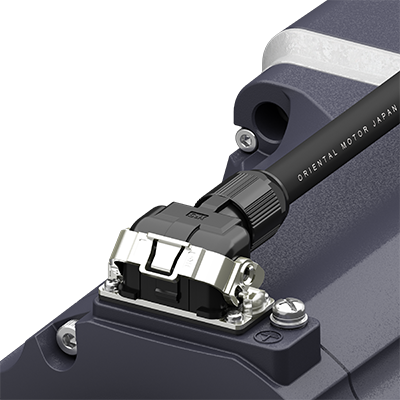

  2. 扳下鎖緊把手

•

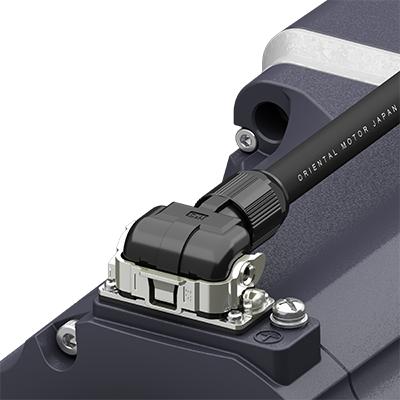

  3. 連接完成

馬達規格請參閱以下PDF資料。

無刷馬達（圓軸型）規格
