安裝腳座：回路產品安裝腳座（用於其他安裝）
專用DIN導軌安裝回路產品用
獨立安裝回路產品的金屬配件，僅相容於DIN 導軌安裝。
無水平方向移動或鬆脫。
材質：SPCC，表面處理 化學鍍鎳
| 品名 | 適用產品 | ||
|---|---|---|---|
| 分類 | 系列 | ||
  |
MAFP02 | AC調速馬達 | DSC系列 |
| 速度控制器MSC-1 | |||
| 速度控制器MS-A | |||
| αSTEP | AR系列DC電源輸入 | ||
| AZ系列DC電源輸入 | |||
| 步進馬達 | CRK系列內藏定位功能型 | ||
| 控制器 | 網路轉換器 | ||
| 電動滑台 | EAS系列 （AR系列/AZ系列搭載DC電源輸入） |
||
| EZS系列 （AR系列/AZ系列搭載DC電源輸入） |
|||
| EZS系列無塵室對應 （AR系列/AZ系列搭載DC電源輸入） |
|||
| 電動缸 | EAC系列 （AR系列/AZ系列搭載DC電源輸入） |
||
| 小型直線作動器 | DRS2系列 | ||
| 中空旋轉平台 | DGⅡ系列（AR系列系列搭載DC電源輸入） | ||
- *也可作為溫度開關安裝腳座。
適用於DIN導軌相容回路產品［應用範例放大圖］
僅相容DIN導軌安裝的回路產品可直接安裝，無需使用DIN導軌。

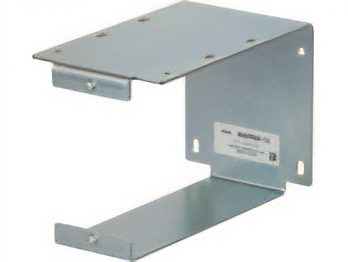

板裝回路產品用
板裝回路可以直接安裝在板的頂面、背面或底面上。
- *不能與PCF12防塵防水型正面外蓋一起使用。
| 品名 | 材質，表面處理 |
適用產品 | ||
|---|---|---|---|---|
| 無刷馬達 | AC調速馬達 | |||
  |
MAFP04-15 | SPCC、化學鍍鎳 | BMU系列30 W、60 W、120 W | US2系列 |
  |
MAFP04-12B | BMU系列200 W、400 W | - | |

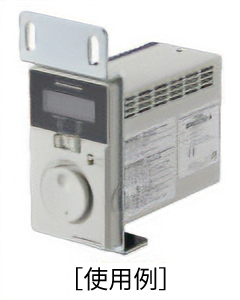

輸送機導軌安裝用
AZ系列馬達安裝用

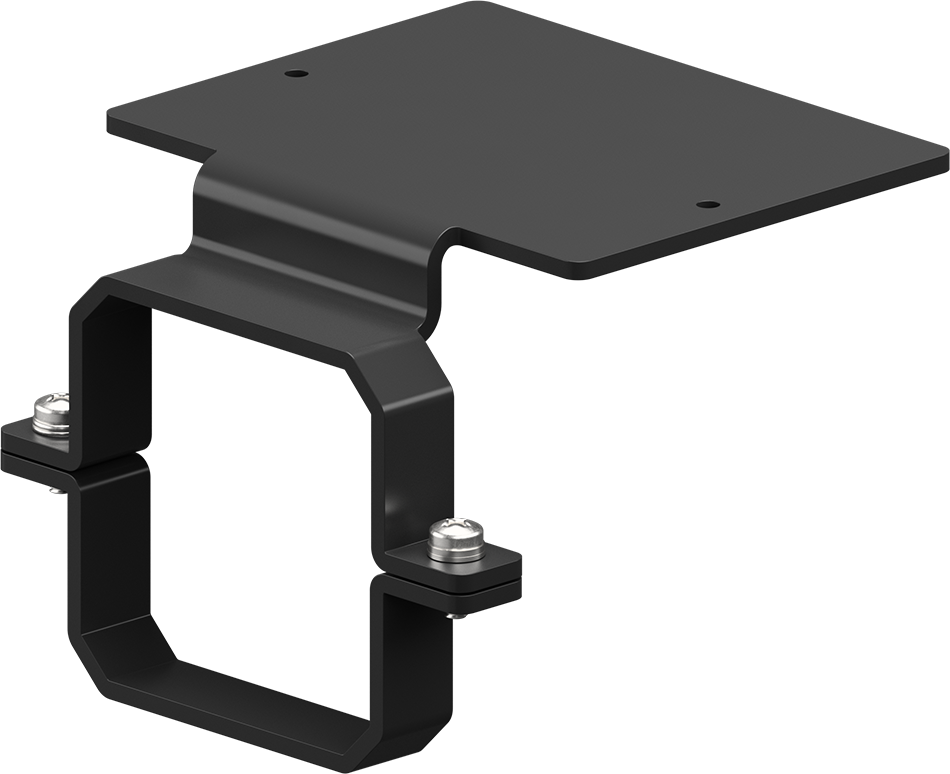

將 AZ 系列mini驅動器安裝在 AZ 系列連接器型馬達側的安裝腳座，安裝尺寸42 mm和 60 mm。
- *將回路產品固定到安裝腳座上的螺絲必須單獨準備。
| 回路產品安裝腳座 | 適用馬達 | 適用驅動器 | 適用電纜線 | |||||
|---|---|---|---|---|---|---|---|---|
| 外觀圖 | 品名 | 連接方法 | 安裝尺寸 （mm） |
機種 | 電源電壓 （V） |
機種 | 電纜線出線方向 | 長度 （m） |
  |

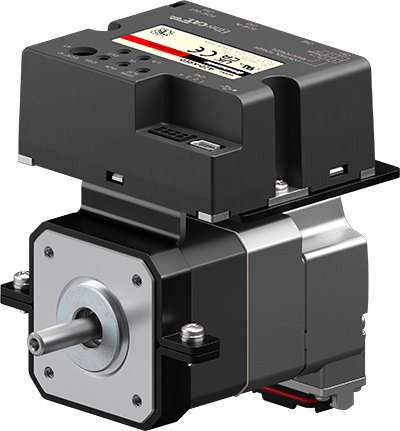

MAFP06W-4 | 連接器型 | 42* | 標準型 TS減速機 PS減速機 諧和式減速機 |
DC24/48 | EtherCAT對應 EtherNet/IPTM對應 PROFINET對應 Ethernet RS-485通訊附脈波列輸入 |
|
0.2 |
| 0.5 | ||||||||
| 1 | ||||||||
| 2 | ||||||||
| 3 | ||||||||
| 5 | ||||||||
| 7 | ||||||||
| 10 | ||||||||
|
0.5 | |||||||
| 1 | ||||||||
| 2 | ||||||||
  |

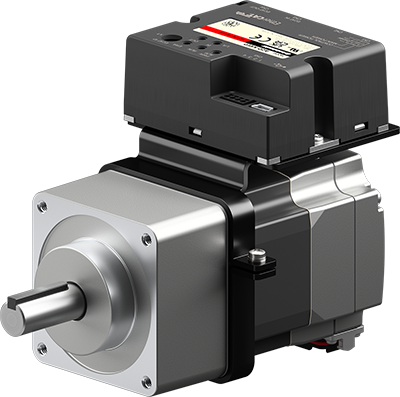

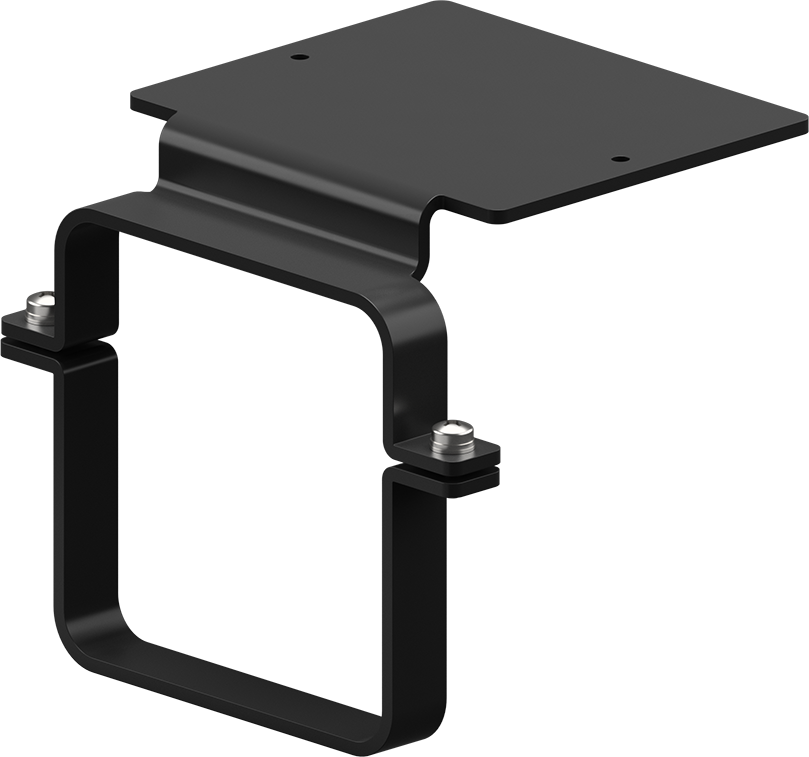

MAFP06W-6 | 60 | 3 | |||||
| 5 | ||||||||
| 7 | ||||||||
| 10 | ||||||||
|
0.5 | |||||||
| 1 | ||||||||
| 2 | ||||||||
| 3 | ||||||||
| 5 | ||||||||
| 7 | ||||||||
| 10 | ||||||||
- 易於安裝
只需將安裝腳座夾在馬達上並擰緊兩個螺絲即可。（緊固轉矩為0.6［N·m］）
- 用一條電纜線簡單配線
使用一條連接用電纜線即可輕鬆連接馬達和驅動器。
（選擇連接用電纜線時請注意彎曲半徑和長度，注意0.2m電纜線應使用，拔出方向為後軸側）。
