電纜線：AZ系列連接器型DC電源輸入mini驅動器用
- ※
- 連接器型適用於RS-485通訊附脈波列輸入型。
注意事項
- 馬達和驅動器間的連接用電纜線合計最多3條。
- 馬達和驅動器間的最大延長距離為10 m。

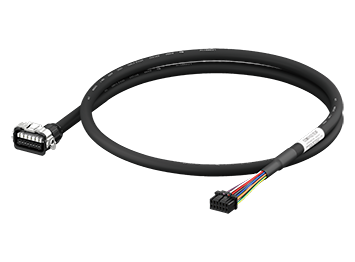

連接用電纜線/可動連接用電纜線
馬達與驅動器間的連接用電纜線。
| 電纜線出線方向 | 長度（m） | 連接用電纜線 | 可動連接用電纜線 |
|---|---|---|---|
| 品名 | 品名 | ||
|
0.2 | CCM002Z1EFF | - |
| 0.5 | CCM005Z1EFF | CCM005Z1EFR | |
| 1 | CCM010Z1EFF | CCM010Z1EFR | |
| 2 | CCM020Z1EFF | CCM020Z1EFR | |
| 3 | CCM030Z1EFF | CCM030Z1EFR | |
| 5 | CCM050Z1EFF | CCM050Z1EFR | |
| 7 | CCM070Z1EFF | CCM070Z1EFR | |
| 10 | CCM100Z1EFF | CCM100Z1EFR | |
|
0.2 | CCM002Z1EVF | - |
| 0.5 | CCM005Z1EVF | CCM005Z1EVR | |
| 1 | CCM010Z1EVF | CCM010Z1EVR | |
| 2 | CCM020Z1EVF | CCM020Z1EVR | |
| 3 | CCM030Z1EVF | CCM030Z1EVR | |
| 5 | CCM050Z1EVF | CCM050Z1EVR | |
| 7 | CCM070Z1EVF | CCM070Z1EVR | |
| 10 | CCM100Z1EVF | CCM100Z1EVR | |
|
0.2 | CCM002Z1EBF | - |
| 0.5 | CCM005Z1EBF | CCM005Z1EBR | |
| 1 | CCM010Z1EBF | CCM010Z1EBR | |
| 2 | CCM020Z1EBF | CCM020Z1EBR | |
| 3 | CCM030Z1EBF | CCM030Z1EBR | |
| 5 | CCM050Z1EBF | CCM050Z1EBR | |
| 7 | CCM070Z1EBF | CCM070Z1EBR | |
| 10 | CCM100Z1EBF | CCM100Z1EBR |
中繼電纜線/可動中繼電纜線
| 長度（m） | 中繼電纜線 | 可動中繼電纜線 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
1 | CCM010Z2ADFT | CCM010Z2ADRT |
| 3 | CCM030Z2ADFT | CCM030Z2ADRT | |
| 5 | CCM050Z2ADFT | CCM050Z2ADRT |
輸出入信號用電纜線
連接器型
- 單側排線
| 品名 | 適用驅動器 | 長度 （m） |
導線芯數 | |
|---|---|---|---|---|
|
LCD06Z2BY | RS-485通訊附脈波列輸入型 | 0.6 | 16 |
通用型
- 多芯屏蔽型電纜線
- 雙側排線
- 附易於屏蔽接地的圓端子接地線
- 依需求功能選擇匹配的導線芯數
| 品名 | 長度 （m） |
芯數 | AWG | 絕緣外徑 | 完成外徑 | |
|---|---|---|---|---|---|---|
|
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 |
| CC06D010B-1 | 1 | |||||
| CC06D015B-1 | 1.5 | |||||
| CC06D020B-1 | 2 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | |||
| CC10D010B-1 | 1 | |||||
| CC10D015B-1 | 1.5 | |||||
| CC10D020B-1 | 2 | |||||
| CC12D005B-1 | 0.5 | 12 | φ7.5 | |||
| CC12D010B-1 | 1 | |||||
| CC12D015B-1 | 1.5 | |||||
| CC12D020B-1 | 2 | |||||
| CC16D005B-1 | 0.5 | 16 | ||||
| CC16D010B-1 | 1 | |||||
| CC16D015B-1 | 1.5 | |||||
| CC16D020B-1 | 2 |

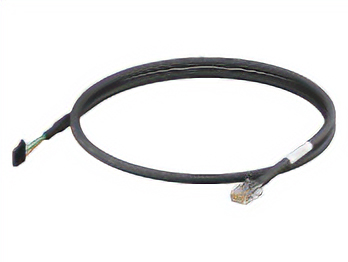

RS-485通訊用電纜線
用於連接AZ系列mini驅動器 RS-485 通訊型、網路轉換器和機器人控制器MRC01的電纜線。
另外提供一端為裸線的電纜線，實現靈活的連接，以及用於驅動器間的連接用電纜線。
上位系統連接用（附連接器）
上位系統連接用（單側裸線）
需要自行壓接連接器、加工等作業時，請選擇此種規格。
| 品名 | 長度 （m） |
|
|---|---|---|
 |
LCD06Z2-RSY | 0.6 |
驅動器間連接用
| 品名 | 長度 （m） |
|
|---|---|---|
 |
LCD01Z2-RS | 0.11 |
| LCD03Z2-RS | 0.3 |
可動電纜線配線時的注意事項
請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加應力，否則可能會造成接觸不良或斷線。
電纜線固定方法
請於2處固定，讓連接器固定不晃動。
電纜線配線長度及彎曲半徑
請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜線徑的6倍以上。
電纜線干擾
配線在電纜線坦克帶內時，請勿讓電纜線彼此干涉。請勿對電纜線施加應力，會造成提早斷線。請仔細確認電纜線坦克帶的注意事項後再使用。
電纜線扭轉
配線時注意電纜線沒有發生扭轉。扭轉狀態下若再被彎曲，會造成提早斷線。配線後請觀察電纜線表面的文字印刷，確認電纜線沒有發生扭轉。
