特徵 | AC調速馬達US系列

簡單運轉

搭載數位顯示面板與設定旋鈕，可實現「轉一轉・按一下」的直覺操作。
不需要手冊輔助，任何人皆可運用自如、簡單操作。

觀看影片操作方法

• 「轉一轉、按一下」即可操作

  轉動旋鈕，設定為任意數值。按下旋鈕，轉速即確定。



• 切換起動、停止、運轉方向

  一個開關即可操作開始、停止或切換運轉方向。不需在外部另行安裝開關。

  •

  •

配線簡單

連接馬達與速度控制器，只要連接電源即可立即起動。
速度控制器內藏連接器和電容器，省去繁複的接線與配線作業。

觀看影片簡單配線

• 最大延長距離 10 m

  馬達與速度控制器之間利用連接器ONE TOUCH連接。
  馬達與速度控制器間最多可延長至10m。

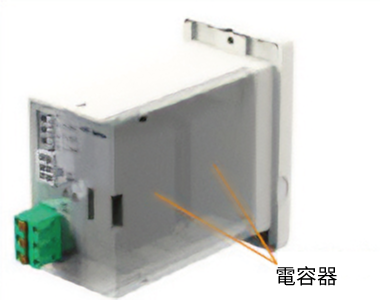

• 內藏電容器

  內藏電容器，可省去接線時間，節省空間。



高穩定性

雜訊少，系統構成簡單

US2系列採用的馬達、速度控制器幾乎不會產生雜訊。
因此，不需要太多降低雜訊的周邊機器，可減少設置時間和成本，並節省空間。

以閉回路進行速度控制

負載變動仍可穩定動作

AC馬達配備的轉速發電機會經常檢查轉速，即使負載變動仍可保持設定速度。此外，藉由控制回路的數位化，將速度變動率從−5%提高到±1%（參考值）。

各項功能

觀看影片實用功能

打開正面面板，即可設定各種功能

• 數位顯示
  可顯示監視內容或Alarm代碼。
• 搭載表示計
  可進行減速機出力軸的轉速和輸送帶的搬運速度之顯示設定。
• 選擇運轉方法
  可選擇以正面面板的開關或外部指令進行運轉。
• 資料保護（鎖定）
  可鎖定資料設定，以避免所設定的轉速改變。

起動和停止時順暢動作

可透過加減速時間設定器設定馬達加速時間、減速時間。

設定時間 0.1秒∼15秒（出貨時的設定固定為1秒）

馬達・速度控制器保護

馬達在異常發熱、連接不良、鎖定等時，會顯示Alarm，以保護馬達、速度控制器。

採用轉矩、強度皆優異的減速機

採用容許轉矩、強度皆優異的馬達、減速機。

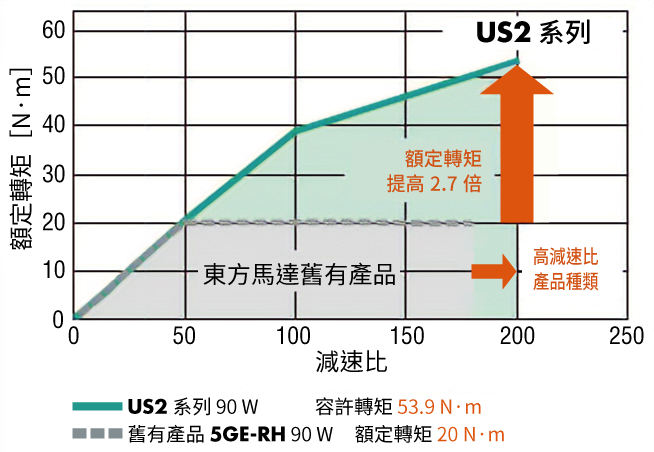

直交軸中空軸型 JH 減速機

採用高強度的戢齒輪。與舊有產品相較，轉矩大幅提升，降低噪音。

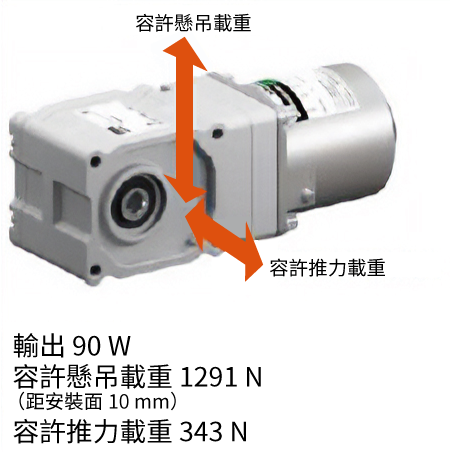

速機出力軸的懸吊載重、推力載重也大幅提升，有助於提高設備小型化、穩定性。

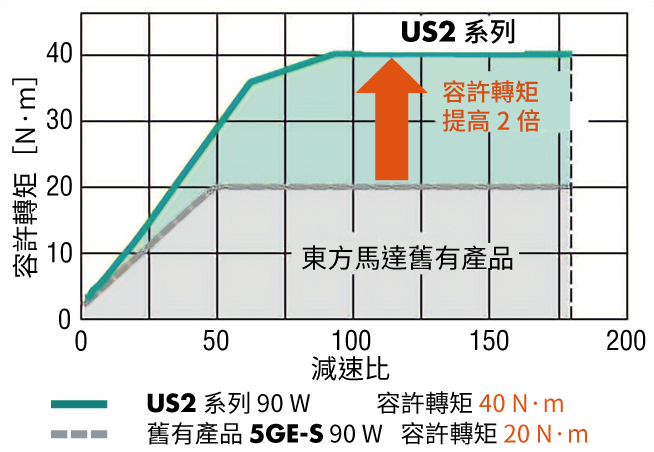

平行軸減速機GV減速機

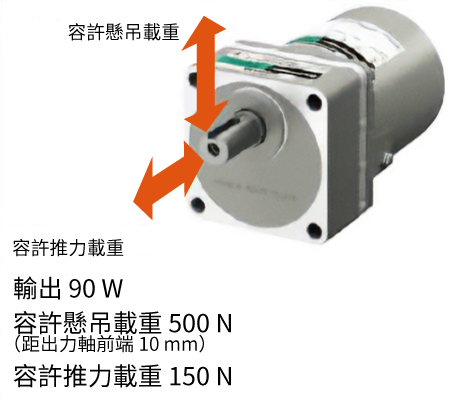

採用加大尺寸的出力軸軸承及滲碳處理的齒輪，與舊有產品的減速機相比，容許轉矩、容許懸吊載重、推力載重皆有提升。

直交軸中空軸型JH減速機／直交軸中實軸型JL減速機

• 馬達垂直安裝於驅動軸以節省空間

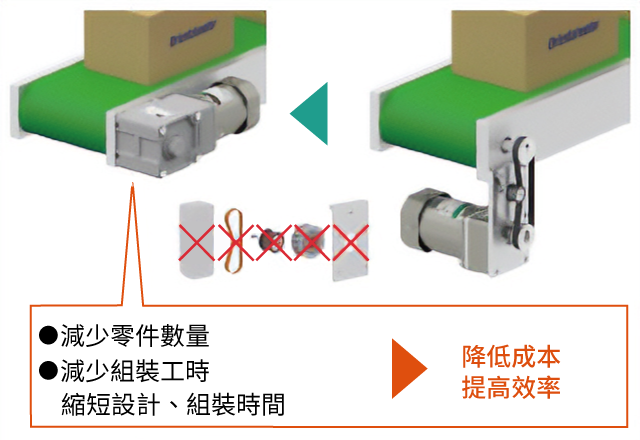

• 透過直接連接驅動軸降低成本

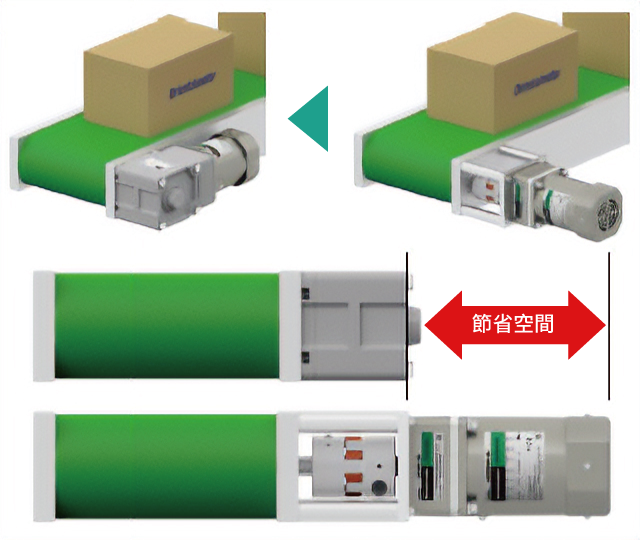

安裝在輸送帶內側更節省空間

中空軸型可在負載軸兩端安裝輸送帶驅動滾輪。
比起在輸送帶側面安裝馬達，更能讓設備小型化。

使用轉矩臂安裝簡單

• 使用轉矩臂（另售）能更加縮短安裝時間，減少花費工時。中空軸型



  • 容易設定設備中心
  • 與設備的固定只要制動器一處即可

• 如何使用轉矩臂進行安裝
