調速馬達/無刷馬達 AC調速馬達結構及控制方法

構造

AC調速馬達是背面安裝有轉速發電機（轉速偵測檢知器）的AC馬達。

控制方式

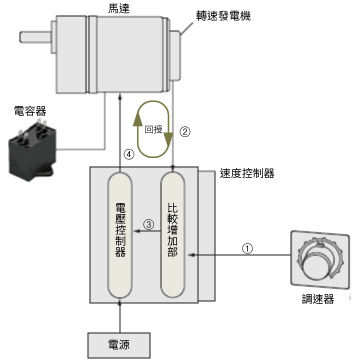

基本框圖與控制方法概要如下。
AC調速馬達採用閉迴路速度控制方式。

[1]

轉速設定電壓由調速器提供。

[2]

透過轉速發電機檢測馬達轉速並輸出速度信號電壓差。

[3]

輸出轉速設定電壓與速度信號電壓之差。

[4]

將比較器輸出確定的電壓提供給馬達，使其達到設定電壓。

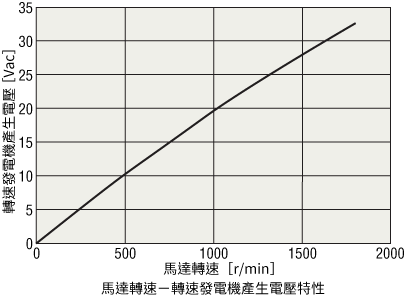

轉速發電機產生電壓特性

與調速馬達直接聯軸的轉速發電機產生大致與馬達轉速成正比的交流電壓，如下圖所示。因此，如果在轉速發電機導程之間連接一個AC電壓表，就可以計算出馬達的轉速。（對於AC電壓表，請使用內部阻抗為200 kΩ或以上的裝置。）
