請教我認識馬達保護設備！

馬姐，有問題想請教妳！客戶來找我諮詢，說：「我想選用AC馬達用的保護設備，請告訴我電流值」，但我不是很熟保護設備……

你問過客戶想保護什麼了嗎？保護設備分成很多種類，你要回給客戶的電流值也會隨種類而改變喔。

對方只說了馬達……原來有很多種類嗎？不好意思，是我確認不夠。

下次再有客戶來諮詢時，先問問對方比較好喔。另外，有些使用說明書裡也會記載需要的保護設備或建議產品，也可以參考看看。

我會再確認的。請妳先幫我說明保護設備與電流值的關係。

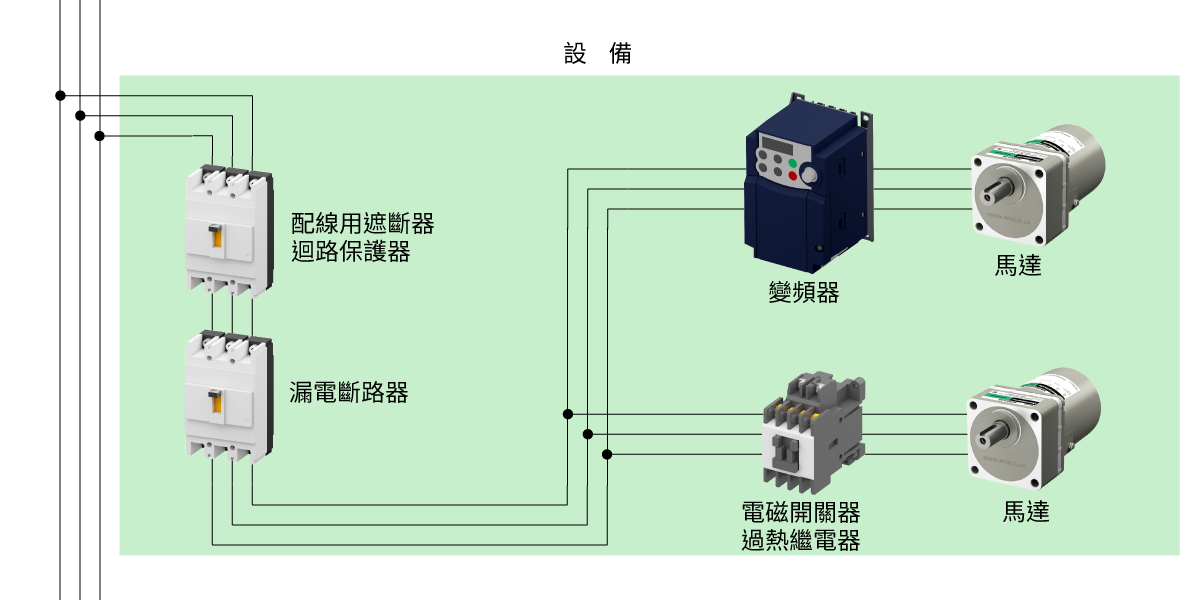

好唷。我就先從保護設備的種類開始說明吧。保護設備的使用情境大概是像這樣。

雖然一樣都叫保護設備，但實際上有很多種類呢。妳剛才說保護設備不同，需要確認的電流值也就不同，那分別要看哪個值才好呢？

我整理出來囉。你看看這張表。

謝謝妳！有好多種電流喔。

你說得出它們有什麼差別嗎？

我知道額定電流是指額定轉矩以額定轉速運轉時的數值，但其他的就不太清楚了……

我把其他的電流也都統整起來囉。

我了解了！不過，我還不懂為什麼選用各種保護設備時，需要額定電流以外的資料……

這樣啊，那我來說明一下吧。
我先從配線用遮斷器和電路保護裝置開始講起。這兩種都是會檢知並預防因故障導致電流過大的設備唷。要判斷電流是否過大，需要使用額定電流值，這應該可以理解吧？

可以。那除此之外，為什麼還需要突波電流值跟瞬間逆轉電流值呢？

突波電流跟瞬間逆轉電流是會在短時間內流過的電流，比額定電流還大。這些並非異常，所以需要請客戶選擇不會因這種瞬間的高電流切斷電源的保護設備。雖然以配線用遮斷器和電路保護裝置的特性來說，基本上只要按照額定電流值選用就好了，但保險起見，還是需要請客戶注意突波電流跟瞬間逆轉電流。

意思是，如果選用的設備會對突波電流跟瞬間逆轉電流作出反應，馬達很快就會停止囉？所以才需要掌握這3種電流，選用唯有電流過大時才會作用的保護設備。

達弟，就是這樣沒錯唷。那我接著說明漏電斷路器。

好的，麻煩妳了。

這是一種當你同時使用馬達與回路時，會檢知從回路流出的漏電並切斷電源的設備唷。即使是正常的回路，也一樣會隨時流出微弱的洩漏電流，所以我們需要使用洩漏電流值來判斷是不是真的漏電。

原來如此，洩漏電流不只會在故障時流出啊。所以選用時才需要這個值。

沒錯。那最後就是電磁開關器和過熱繼電器了。達弟，你知道KII系列內藏過熱保護裝置吧？

當然！它會在因過負載等原因，導致馬達溫度高於設定溫度時，就自動讓馬達停止。

沒錯。電磁開關器和過熱繼電器的目的一樣，都是當馬達受到拘束，且有大量電流流過時，就會切斷電源的設備。所以我們選用時要選不會因額定電流而動作，而會因拘束時電流切斷電源的產品。

原來是這樣啊。我明白了。

達弟，你現在也可以回答關於保護設備的問題了嗎？

那個……這些電流值會記錄在哪裡啊？

你知道，不管是什麼產品，額定輸入電流值都會寫在目錄的規格裡吧？要選用AC馬達的保護設備的話，相關資訊都寫在FAQ「我想選用組合到AC馬達上的斷路器，請告訴我流經馬達的電流值」裡，看那篇就知道囉。

只要去看FAQ，感覺就能正確選用AC馬達呢。

AC馬達以外產品的突波電流，都寫在技術資料裡喔。

我去確認看看！

這下子，達弟你總算也可以回答關於保護設備的問題了吧？

是的！
