Q.想要選購可搭配AC馬達的斷路器，流經馬達的電流值要怎麼看？

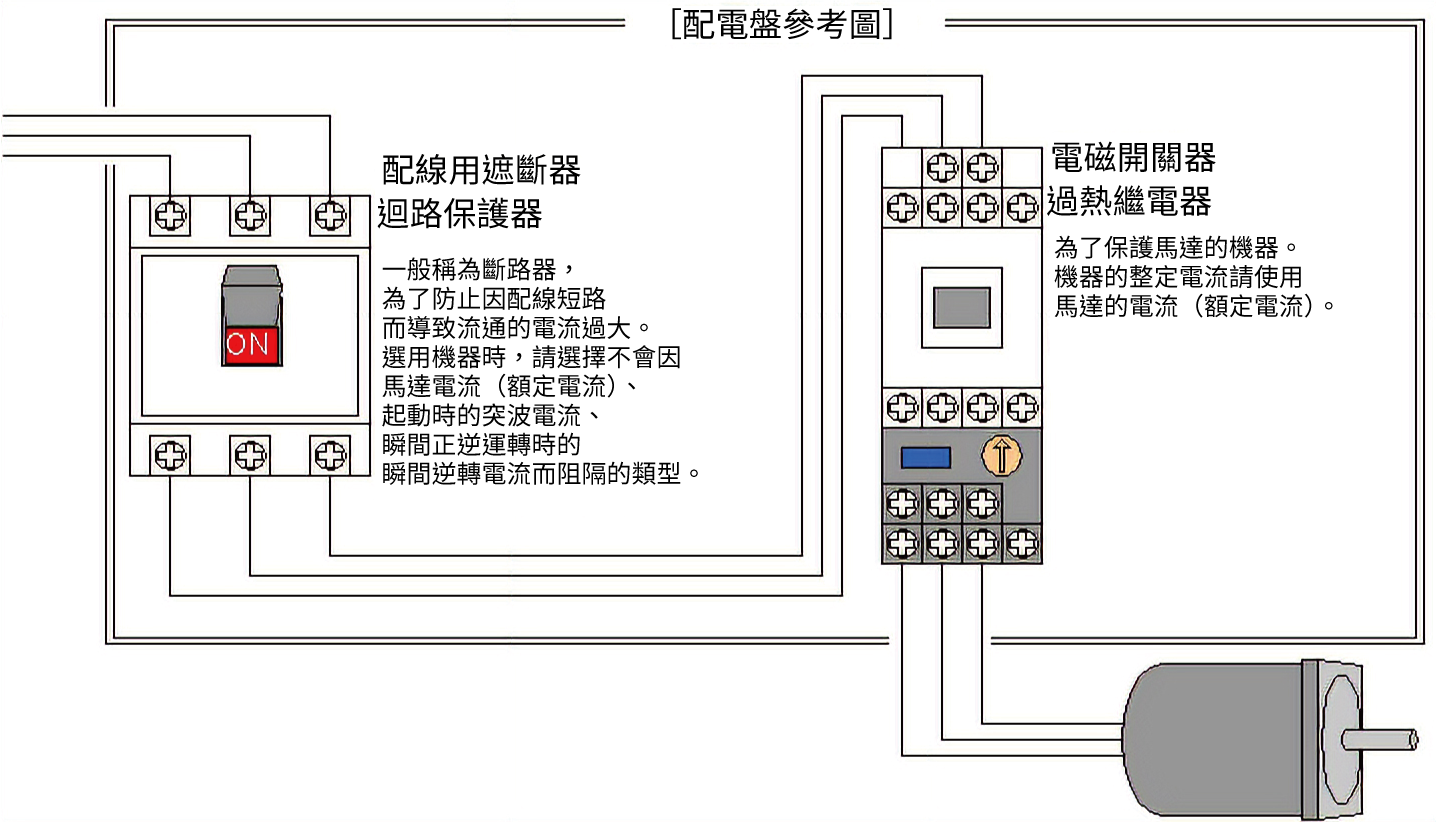

流經AC馬達的電流，記載為目錄中的「電流（額定電流）^*1」。除此之外，流經馬達的電流還有「突波電流^*2」、「瞬間逆轉電流^*3」、「堵轉電流^*4」。如下圖所示，參考數值會依據斷路器種類而改變。

由於電流值依據馬達、電壓、輸出而不同，詳情請參閱下表。

以記載於目錄的電流（額定電流）為標準時，突波電流、瞬間逆轉電流、堵轉電流的比率（參考值）

計算突波電流的公式如下。
感應馬達、單相110V、25W時：電流（額定電流）0.46A
突波電流則為0.46×（3〜5倍）=1.38〜2.3A。

※1 電流（額定電流）：

是指以額定轉矩、額定轉速運轉時的轉矩。
過熱繼電器的整定電流請設定此電流值。

※2 突波電流：

起動馬達時流過的電流。無負載時突波電流流過的時間約0.1秒。突波電流流過的時間因摩擦負載、慣性負載而改變。
選用配線用遮斷器、電路保護裝置時，請選擇不會因突波電流而阻隔的類型。

※3 瞬間逆轉電流：

可逆馬達瞬間逆轉運轉時流過的電流。無負載時瞬間逆轉電流流過的時間約0.1秒。
瞬間逆轉電流流過的時間因摩擦負載、慣性負載而改變。選用配線用遮斷器、電路保護裝置時，請選擇不會因瞬間逆轉電流而阻隔的類型。

※4 堵轉電流：

出力軸受到拘束（鎖定）時流過的電流。
選用過熱繼電器時，請選擇不會因電流（額定電流）=整定電流阻隔，但會因堵轉電流而阻隔的類型。但是，若為1W或6W的小型馬達，由於堵轉電流較小，過熱繼電器可能不會阻隔。
考慮保護馬達時，請選用具有阻抗式保護裝置或內藏過熱保護裝置的馬達。
馬達、風扇的過熱保護和耐熱等級
關於內藏過熱保護裝置的馬達，若與剎車器SB50W組合使用，可在過熱保護裝置發生作用時輸出信號。
