PE和FG有什麼差別？

嗯……
啊！達弟。看著配線圖是在煩惱什麼呢？
客戶問我FG是否需要配線，調查後又出現PE，有點不太能區別兩者呢……。可以再複習一下PE與FG的差異嗎？
達弟，真拿你沒辦法！這是配線的重點，要牢牢記住喔。首先，PE是Protective Earthing的簡稱，中文就是保護接地。
嗯！常常聽到接地這個字，和PE的意思相同嗎？
對，基本上是相同的意思。比方說，當我們設置洗衣機時一定都會安裝接地線對吧。
確實其用意是要防止漏電時觸電。
你知道為什麼安裝接地線就能防止觸電嗎？
……。
因為接地線的電阻比人體的電阻小很多。而且電流具有往電阻小的地方流動的特性。
也就是說如果沒有安裝接地線，當漏電時，可能會有大電流往人體流竄的危險。

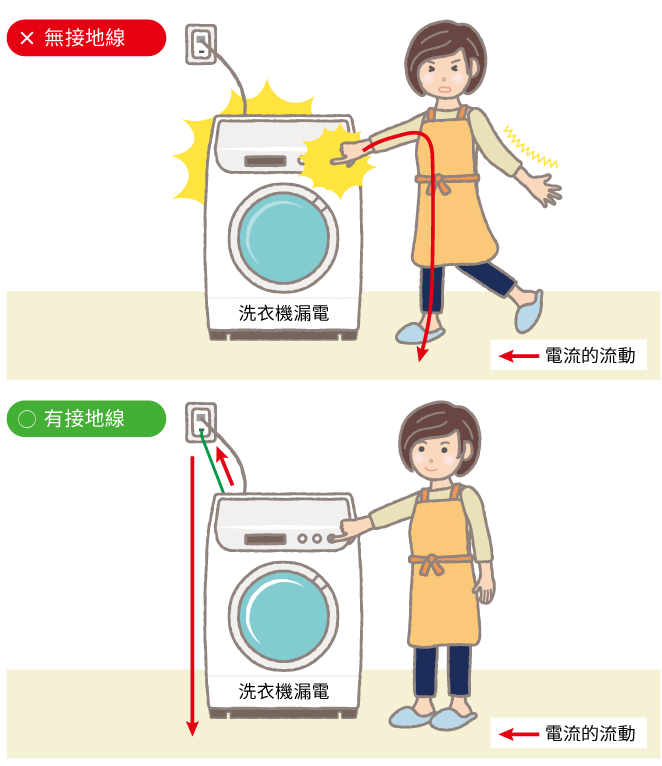

上方：無接地線／下方：有接地線

馬達和驅動器的PE端子位置（舉例）
馬達也是一樣，如果PE端子沒有安裝接地線就有可能造成觸電，非常危險。順帶一提，在配線時，電纜線的粗細、長短是關鍵。因為電阻越小，電流就越容易流動，效果越好。
原來如此……所以為了安全起見，是一定要連接接地線。
是的。由於東方馬達的AC輸入產品是設計為Class I設備，因此必須使用接地線。可以參考「觸電保護等級」中的說明，會很有幫助。
我會閱讀並學習！
然而，一些產品，如低耗電軸流風扇　EMU系列。雖然是AC輸入，但設計結構為Class II設備。Class II設備不需要接地線。由於無需壓接圓端子、配線或導通檢查時，工作量可以大大減少。
這對客戶來說很方便呢。但我不常見到Class I或II設備，我要如何確認呢？
這在操作手冊的安裝條件中有明確標示。就像這樣。Class II設備有時標示如右側所示。
PE的部分我明白了！那FG是什麼呢？
首先，PE和FG的目的是不同的。FG是Frame Ground的簡稱，主要功能是為了防止因雜訊導致的錯誤動作。
也就是FG是為了讓機器正常動作而連接的囉。
我現在了解PE是為了安全，FG是為了防止錯誤動作了，兩者都要確實連接。
沒錯，這就是PE和FG的差別。
我也總算變成PE了。
……？是要保護我不要被電到嗎？
不不，是指[P]erfect Sal[E]s。
……有時間耍嘴皮子，不如趕快去回覆客戶。
……是。
