防觸電保護

1. 過電壓範圍（Overvoltage Category）

EN 60664-1（Insulation Coordination for Equipment within Low-Voltage Systems -Part 1： Principles, Requirements and Tests）中，表示機器直接連接供電部所產生的衝擊電壓的大小程度。

範圍 Ⅰ:

已採取將過渡過電壓限制在極低等級對策的回路。以透過絕緣型變壓器的電源裝置等保護的電子回路裝置。

範圍 Ⅱ:

不會產生較大過電壓的回路、變壓器的二次回路、裝置、事務機器等的電源。

範圍 Ⅲ:

可能會產生較大過電壓的回路、變壓器的一次回路、一般工廠配電盤的供電。

2. 污損度

EN 60664-1（Insulation Coordination for Equipment within Low-Voltage Systems -Part 1： Principles, Requirements and Tests）中，表示機器所使用的環境污染程度。

污損度 1：

完全沒有污染的物質，隨時保持乾燥，無因污染而影響機器的可能性（無塵室等）。

污損度 2：

略有會造成污染的導電物質，有時會因污染而對機器產生影響（辦公室、研究所等）。

污損度 3：

有造成污染的導電物質，會因污染而對機器產生影響（鍋爐室、一般工廠）。

但是，即使是可在污染度為 2 的環境中使用的機器，若因機器構造上的原因會產生機器內部污染時，則機器本身應考慮採取污染度更低的設計。

3. 觸電防止保護

EN 61140（Protection against Electric Shock - Common Aspects for Installation and Equipment）中，將機器觸電防止保護方法分為下列等級。（Protection Class）

等級 Ⅰ 機器（Class Ⅰ equipment）

僅以保護基礎絕緣作為觸電保護措施，為避免基礎絕緣損壞並造成危險而採取電壓導電部保護與接地導線連接措施的機器。

等級 Ⅱ 機器（Class Ⅱ equipment）

觸電保護除基礎絕緣以外，進一步採取二重絕緣附加絕緣或強化絕緣等安全對策機器，不依賴接地保護或設置狀態機器。

等級 Ⅲ 機器（Class Ⅲ equipment）

觸電保護上以 SELV 電路電源供給的機器，機器內部不存在危險電壓的機器。

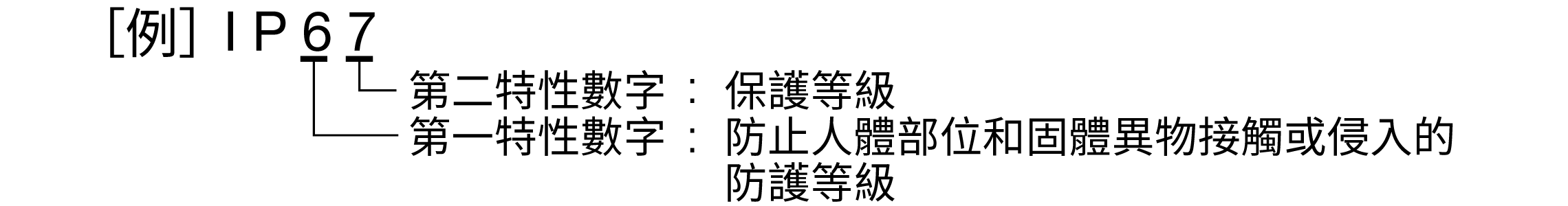

4. 保護等級 (IP)

EN 60529以IP Code規定保護等級，包含防止人體接觸一般電氣機器的危險零件、防止固態異物侵入機器內部，以及防止機器進水等的能力等級。EN 60034-5規定馬達等具備運轉部之電氣機器的保護等級。

此外，若保護等級無特別指定，則可按 IPX5 或 IP4X 等形式以 X 來表示該記號
