"開集極"和"Line Driver"的差別在哪裡呢？

馬姐，請幫幫我。
達弟你怎麼了，發出悲慘的聲音？
因為客戶問說有沒有脈波輸出可以和 Liner Driver 輸出的上位控制器組合的產品。可是我只聽過開集極而已．．．（汗）
最近常聽到呢～
是嗎？
是啊。達弟你會說明開集極輸出嗎？
交給我吧！
上位控制器的電晶體和驅動器側的輸入光耦合器連接，藉由 ON/OFF 電晶體控制輸入光耦合器 ON/OFF 的方法。
基本上光耦合器流通的電流量約 10mA 左右，只要能符合其電流量，就能夠對應 DC5～24V 廣泛的電壓，優點是這樣沒錯吧？！

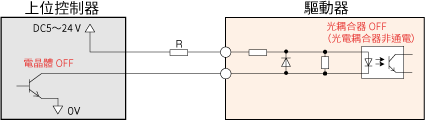

光耦合器OFF時

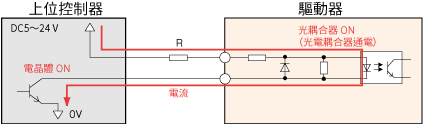

光耦合器ON時
沒錯！
接下來，Line Driver 輸出如下圖示。
Line Driver 輸出的不同輸出端子，脈波輸出時會在高準位與低準位反轉輸出。

Line Driver輸出示意圖

當上位控制器的 Line Driver 輸出和驅動器側的光耦合器輸入連接時，試想一下電流的流向吧！
因為電流從高準位往低準位流動，切換 Line Driver 輸出的高準位與低準位，電流就會相互流動吧！

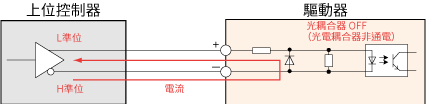

光耦合器OFF時

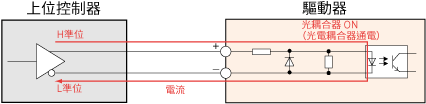

光耦合器ON時

但是，流向光耦合器電流的方向是固定的，以電流的流向就能控制光耦合器的ON/OFF。
原來如此。我了解差異了。但是使用 Line Driver 也有優點吧？
