配線支援機器 連線支援模組
此支援模組有助於馬達控制設備連接的零件與電路整合於小型基板上。可依需求達成提升可靠性、縮短製作時間、節省空間等目的，請靈活運用。

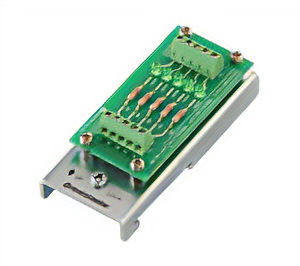

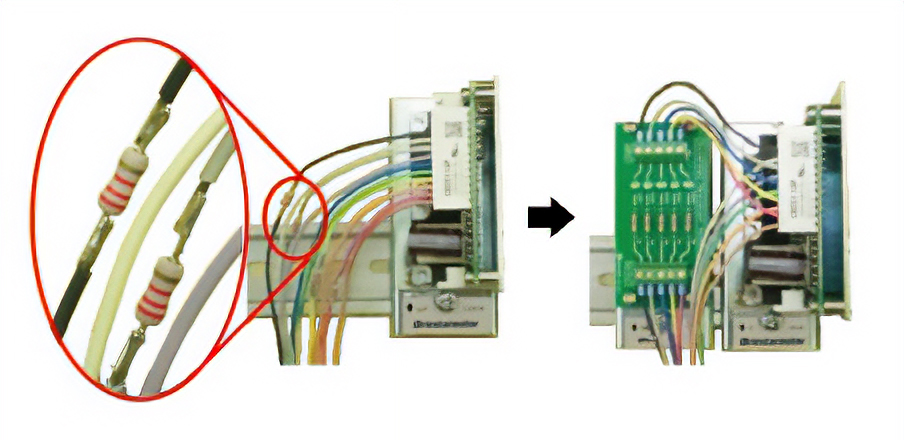

外部限流電阻
備有與 DC24V 輸出控制器連接所需的外部電阻。
基板上搭載 5 個電阻。透過端子台即可簡單且穩定地連接。
>可安裝於 DIN 軌道上。
>可用於驅動器的輸入訊號。適用於各類型驅動器。
| 品名 | 適用產品 | ||
|---|---|---|---|
| 系列名稱 | 驅動器產品名稱 | ||
 |
VCS01 | AZ | AZD |
| RKⅡ | RKSD | ||
| CVK | CVD | ||
| CRK | CRD | ||
| CMK | CMD | ||

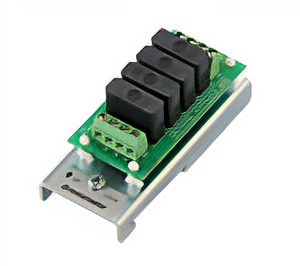

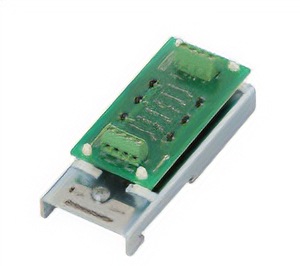

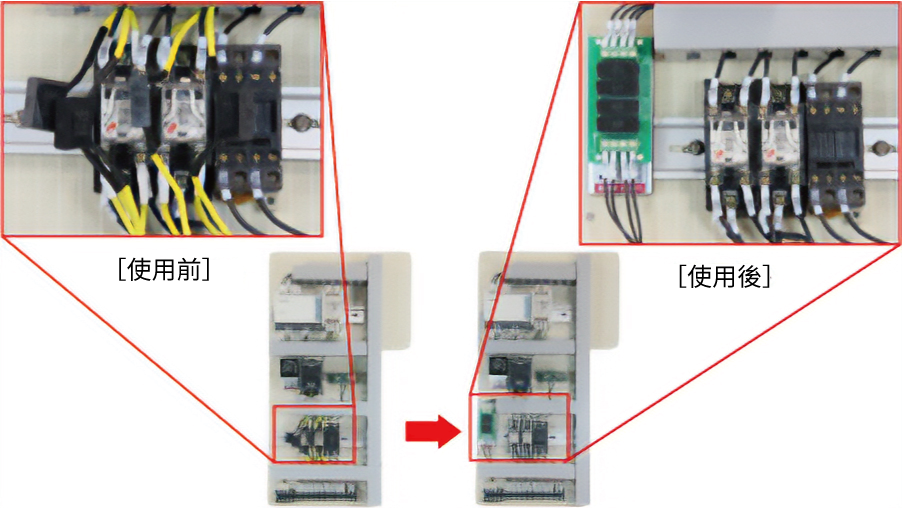

CR回路模組
邏輯反轉模組
提供搭載2路信號邏輯反轉電路的基板。
適用於各種用途。可安裝於 DIN 軌道上。
注意）輸出端會殘留 0.3～1V 的VCE （sat）（ON 電壓）
無法用於輸出電路的VCE（sat）超過 0.5V 的產品（如 AZ 系列、RKII 系列等），敬請留意。
| 品名 | |
|---|---|
 |
VCS03-2 |
規格
- 電源電壓
- DC5～24V±10%
- 輸入信號
- 請連接開集極輸出。
內部上拉電阻為 5.6kΩ（L準位為 0～0.5V）
- 輸出信號
- 開集極輸出
DC30V以下、120mA以下
會殘留 0.3～1V 的 VCE（sat）（ON電壓）。

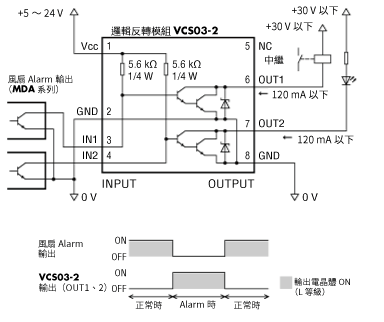

接線例

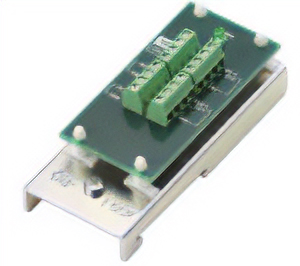

邏輯反轉模組 光耦合器輸入型
提供搭載兩路信號邏輯反轉電路的基板。
可直接輸入24V信號。
可透過 LED 確認電源輸入狀態。
可安裝於 DIN 軌道上。
| 品名 | |
|---|---|
 |
VCS03-3 |
規格
- 電源電壓
- DC5～24V±10%
- 輸入信號
- 光耦合器輸入
輸入信號電壓18.1～26.4V（端子間）
最大響應頻率 100 kHz（佔空比 50%）
- 輸出信號
- 開集極輸出
DC30V以下、120mA以下
VCE（sat）（ON電壓）0.5V以下

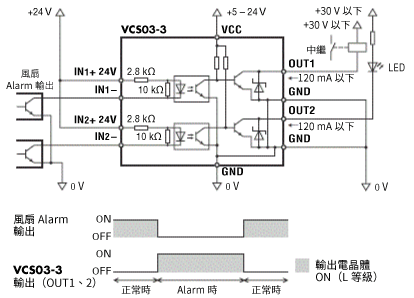

接線例

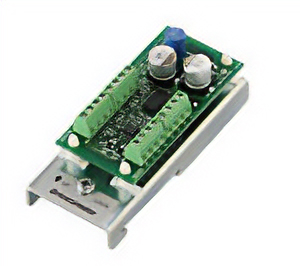

脈波分配模組

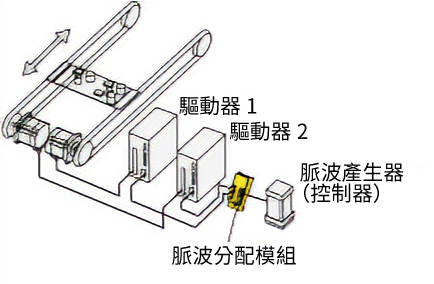

此為可將脈波信號分配為2路的模組，讓1台脈波產生器（控制器）能同步運轉2台驅動器。
| 品名 | |
|---|---|
 |
VCS04 |
規格
- 輸入模式
- 光耦合器輸入
- 輸出形式
- 開集極輸出
特色
- 可將1個脈波信號分成2路輸出。
- 可安裝於 DIN 軌道上，將其輕鬆設置於驅動器或脈波產生器附近。
Line Driver模組（耐雜訊用脈波輸出變換器）
此為將開集極輸出的脈波信號，轉為Line Driver輸出的模組。
可安裝於 DIN 軌道上。
| 品名 | |
|---|---|
 |
VCS06 |
規格
- 輸入模式
- 光耦合器輸入
- 輸出形式
- Line Driver輸出
特色
- 可對應以DC24V與5V拉高電壓的脈波信號。

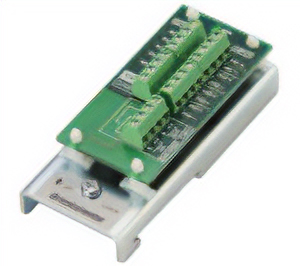

Line Receiver模組
此為將Line Driver輸出的信號，透過Line Receiver接收後，重新轉為開集極輸出的信號輸出轉換器模組。
可安裝於 DIN 軌道上。
| 品名 | |
|---|---|
 |
VCS07 |
規格
- 電源輸入
- DC12～24V ±10% 30mA
- 輸入信號
- IN1～4：相當於26C32 Line Receiver
- 輸出信號
- OUT1～4：開集極輸出 DC30V、20mA max.
- 最大響應頻率
- 500kHz

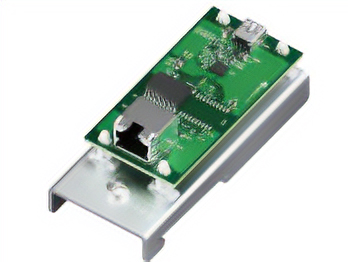

USB/RS-485轉換模組
此為可將電腦的 USB 埠轉換為 RS-485 序列介面的模組。
用於 DIN 導軌安裝。
| 品名 | 適用產品 | |||
|---|---|---|---|---|
| 系列名稱 | 驅動器產品名稱 | 種類 | ||
 |
VCS08 | AZ系列 | AZD | 內藏定位功能型 RS-485通訊型 RS-485通訊附脈波列輸入型 |
| AR系列 | ARD | 內藏定位功能型 | ||
| RKⅡ系列 | RKSD | |||
| CRK系列 | CRD | |||
| BLE系列 | BLED | RS-485通訊型 | ||
| BLV系列 | BLVD | - | ||
規格
| USB | 介面 | ：USB2.0 Full Speed 12Mbps |
|---|---|---|
| 連接器 | ：MiniB（母頭） | |
| RS-485 | 電氣特性 | ：以EIA-485為基準 |
| 通信方式 | ：半雙工通信（內建 120Ω 終端電阻） | |
| 傳送速度 | ：9,600 至 230,400 bps | |
| 電源 | 電源供應 | ：USB匯流排供電 |
| 電源電壓 | ：DC5 V | |
| 消耗電流 | ：70 mA（最大200 ｍA） |
使用環境
| 視窗： | Microsoft Windows 10 |
|---|---|
| Microsoft Windows 11 | |
| Linux： | Ubuntu 22.04.2 |
| Raspberry Pi OS/2023-5-03 | |
| （Debian GNU/Linux 11 靶心） |
特徵
- 透過 Modbus 通訊，可由電腦控制支援 RS-485 通訊的驅動器。
- 電腦（USB 接頭的 GND）與驅動器（RS-485 接頭的 GND）之間為隔離設計。
- USB匯流排供電，無需外部電源。
裝置驅動程式
對於 Windows
安裝裝置驅動程式後，即可將其作為 Windows 的 COM 埠使用。
下載驅動程式請點此
※解壓縮壓縮檔後，請右鍵點擊 silabser.inf，選擇「安裝」。
對於Linux
可使用 Linux 發行版中內建的驅動程式。
請依照以下步驟，為連接 VCS08 的序列埠賦予讀寫權限。
- 將 VCS08 連接至電腦。
系統會自動辨識 VCS08，並於「/dev」目錄下產生如「ttyUSB0」的裝置檔案。 - 因裝置檔案名稱中的數字0依系統環境不同可能會變化，請在終端機中輸入下列指令來確認
執行後會顯示如「/dev/ttyUSB0」的裝置名稱。
若顯示多個裝置，請將 VCS08 拔除再重新插入以確認正確的名稱。 - 在終端機中輸入下列指令，賦予序列埠讀寫權限。
例：裝置名稱為「ttyUSB0」時，輸入以下命令：

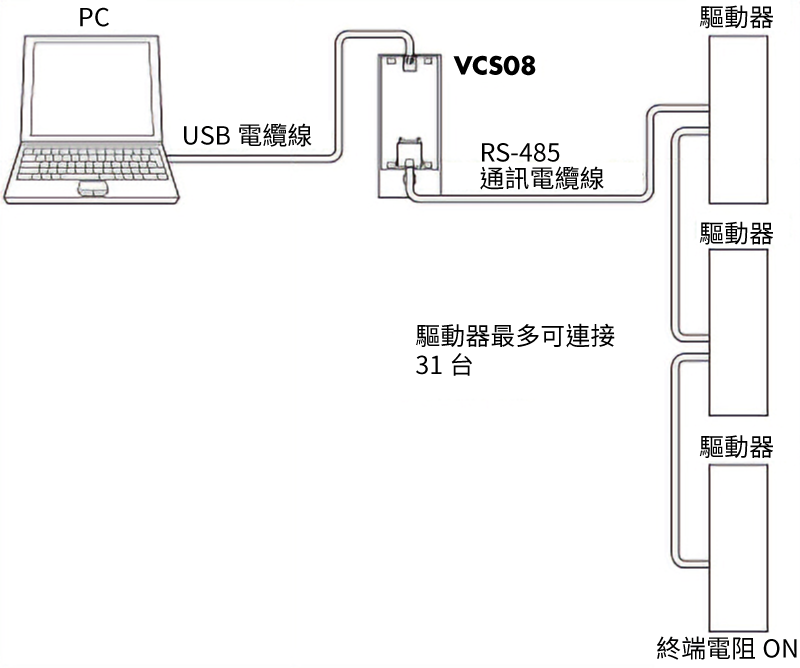

連接例
