伺服馬達

AZX系列

搭載絕對式編碼器(無需電池)

搭載絕對式編碼器(無需電池)之伺服馬達AZX系列
  • 搭載絕對式編碼器(無需電池)
  • EtherCAT、EtherNet/IP、PROFINET對應
  • 400/600 W
  • 也備有減速機型產品種類

特徵 | 伺服馬達 AZX系列

搭載無需電池絕對式編碼器的AC伺服馬達

AZX系列與AZ系列相同,皆搭載無需電池的機械式絕對式編碼器(ABZO編碼器)。
是一種強化定位運轉和連續運轉的伺服馬達。

ABZO+AZX
  • 機械式編碼器
    未通電時能保持位置資訊
  • 多圈數絕對式編碼器
    可從標準原點檢知馬達軸±900運轉(1800運轉量)的絕對位置
  • 無需外部檢知器

    採絕對式系統,無需原點檢知器、極限檢知器。

    優點

    • 高速原點復歸+原點復歸精度提升
    • 降低成本
    • 節省配線
    • 不受到外部檢知器錯誤動作的影響
  • 無需電池

    絕對式編碼器無需電池。
    位置資訊是利用ABZO編碼器進行機械式管理。

    優點

    • 不需要更換電池
    • 自由設置驅動器
    • 海外運送也令人安心

網路對應的驅動器

驅動器對應EtherCAT、EtherNet/IP通訊。
可使用1條通訊電纜線連接上位控制機器與驅動器,節省配線。

azx-EtherNet/IP系統構成圖

透過編程功能簡化主程式*

AZX系列的定位運轉搭載了連結運轉、運轉時間設定、條件分歧及Loop次數等豐富的編程功能。
可使用資料設定軟體MEXE02設定,將上位系統程序程式簡化。

  • * 僅EtherNet/IP對應驅動器
chart
  • 定位運轉資料設定值(最大256點)
  • 通用輸出入點數(輸入6點、輸出6點)
  • 通訊用輸出入點數(輸入16點、輸出16點)

於高速領域發揮高轉矩

AZX系列能於高速領域發揮高轉矩。
適合移動量多的定位用途(例:滾珠螺桿的驅動)。

  • 標準型
    Characteristic_standard
  • PS減速機型
    Characteristic_psgeard
  • *這是AZX系列與AZ系列的轉速―轉矩特性比較。
    AZX系列於高速領域具有轉矩的優勢,AZ系列於低速領域具有轉矩的優勢。

基本操作方法與AZ系列相同

AZX系列的基本操作方法與AZ系列相同。
在相同的設備內,同時使用AZX系列和AZ系列時,不會因為操作方式不同而影響使用效率。

與AZ系列基本操作方法相同
AZX系列
配線 信號系統的配線
設定 開關和參數的功能、設定方法(使用MEXE02)
控制 利用網路控制時的命令ID編號
運轉功能 內藏於驅動器的定位運轉功能等

產品陣容

馬達、驅動器、連接用電纜線為分開購買。

馬達部

種類 額定輸出
[W]
安裝尺寸
[mm]
減速比 額定轉矩
[N·m]
瞬間最大轉矩
[N·m]
齒隙
[arcmin]
電磁剎車
標準
標準
400 60 - 1.27 3.82 -
600 85 1.91 單相:3.82
三相:7.16
PS減速機型
PS減速機型
400 90 5 5.72 17.1 15
10 11.4 34.3
25 25.7 77.2
600 90 5 8.6 單相:17.2
三相:32.2
120 10 18.1 單相:36.3
三相:68
25 43.1 單相:86.2
三相:162

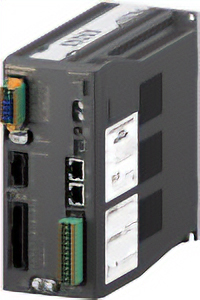

驅動器

驅動器種類 電源輸入
[V]

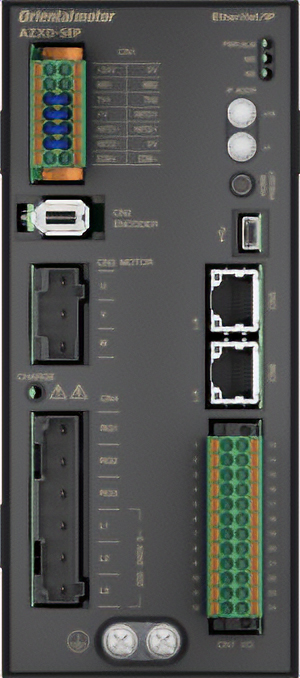

驅動器 EtherCAT對應
EtherNet/IP對應
PROFINET對應
單相/三相200-240 V
  • *EtherCAT對應驅動器通過官方EtherCAT一致性測試。
  • *EtherCAT©為德國Beckhoff Automation GmbH許可的註冊商標和專利技術。
  • *EtherNet/IP為ODVA的註冊商標。
  • *PROFINET為PROFIBUS Nutzerorganisation e.V.(PNO)的註冊商標。

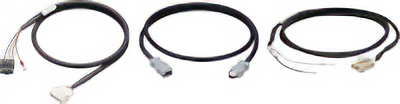

連接用電纜線套件/可動連接用電纜線套件

  • 從馬達拉出的馬達電纜線、編碼器電纜線及電磁剎車電纜線無法直接連接驅動器。

  • 如電纜線需要彎曲,請使用可動連接用電纜線。
長度
[m]
連接用電纜線套件/可動連接用電纜線套件 1 ~ 20
