規格

特性

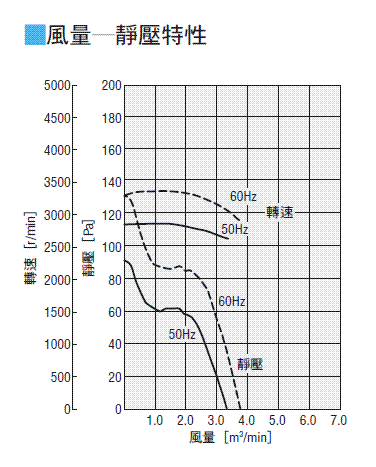

特性圖

特性圖

外形圖

外形圖 (本体)

外形圖 (本体)

安裝孔參考尺寸圖

安裝孔參考尺寸圖

資料下載

其他規格

一般規格

項目	規格
絕緣電阻	於常溫常濕下連續運轉後，以DC500 V高阻錶測量線圈與外框間時，測量值為100 MΩ以上。 （MFD系列為DC250 V高阻錶，10MΩ以上，MFD915-48、24A、48S、MFD930-48、24A、48S為DC500 V高阻錶，10 MΩ以上。）
絕緣耐壓	於常溫常濕下連續運轉後，在線圈與外框間施加AC1.5 kV 50 Hz 1分鐘亦無異常。 （MFD系列，50 Hz AC500 V，持續1分鐘）
溫度上升	在常溫常溼下連續運轉後，當溫度恆定時，使用溫度計法在馬達外殼上的測量值為45°C以下。 （MFD系列，15°C以下。）
使用電壓範圍	MF系列：±10%（各電壓）MFD系列：±10%（各電壓）
耐熱等級	UL/CSA規格：105 (A)、EN規格：120 (E)
過熱保護	MF系列：內藏熱保護器（自動復歸型）開放：120±5℃，復歸：77±15℃ MFD系列：內建防止燒損回路
使用環境溫度	-10～+60°C
工作環境溼度	85%以下（無結露）
塗裝色	馬達外殼部分：深灰色-MF系列 黑色-MFD系列 風扇外框部分：黑 法蘭截面：深灰色（僅MFD系列）
材料	轉輪：鋁、外框：鋼板、馬達外殼：鋁壓鑄件

安全規格

法規和標準材料

法律、法規、標準合規資料可在產品詳情頁「資料下載」處進行下載。
（可供下載的檔案類型因產品而異。）

全球法律、法規和標準的解說可以在此處進行確認。

有關本公司各個產品系列遵守法規和標準的資訊，請參閱此處 。

有害物質

產品不含任何超出 RoHS 指令（2011/65/EU、2015/863/EU）規定值的物質（10 種物質）。

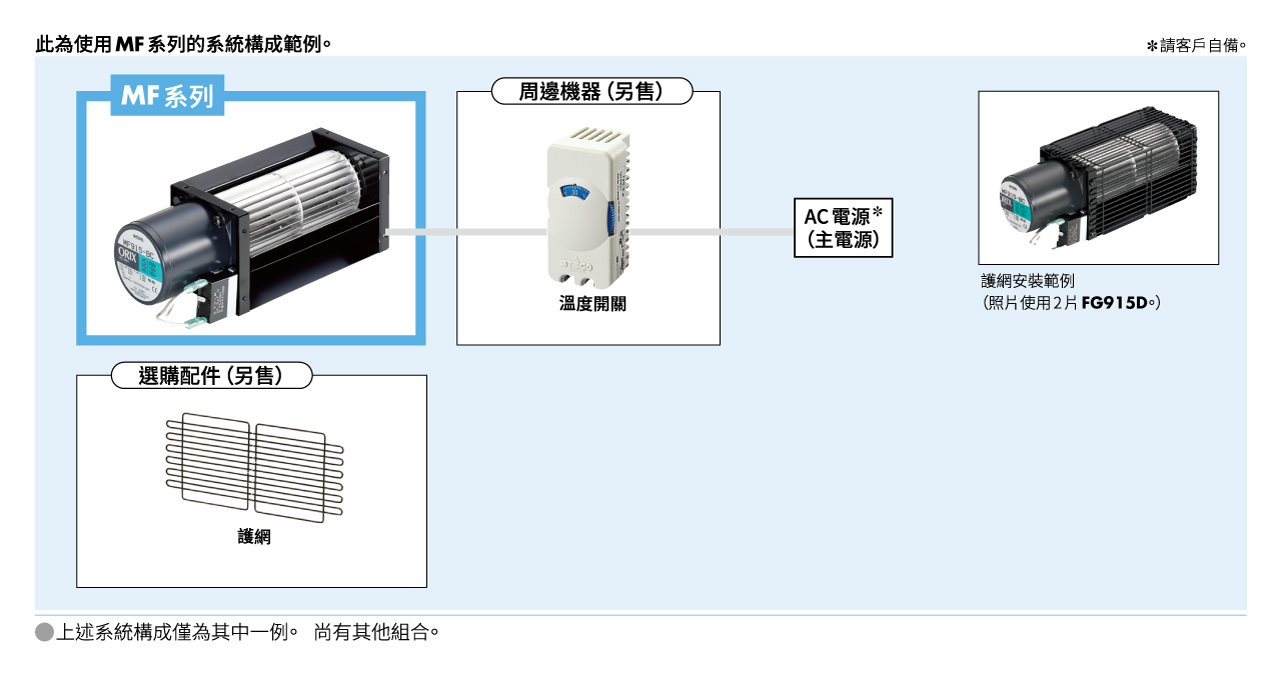

系統構成

相關產品

風扇用溫度開關

產品	特徵
AM2-XA1	特徵	根據設備溫度變化自動運轉・停止風扇。 這有助於提高設備在節能、降噪等方面的「環保」性能。 設定溫度範圍0～+60℃（設定誤差±5 ℃） 使用旋鈕式調節器可輕鬆設定溫度 專為最佳氣流循環設計，實現穩定運行 小型尺寸 寬33 mm×高70 mm×厚42.5 mm *關於各種適用風扇的可使用數量，請參考此處。 注意事項 不能與三相型風扇一起使用。

電纜線、周邊機器

MF915B-DC
和選擇的周邊機器

網路商店報價、訂購

您可以透過點選品名欄將其新增至「網路商店報價、訂購」。

資料下載

本產品和周邊機器

選擇電電纜線、周邊機器

• 規格
• 特性
• 外形圖
• 資料下載
• 其他規格
• 安全規格
• 系統構成
• 相關產品
• 電纜線、周邊機器

一次列印所有產品資訊
