規格

特性

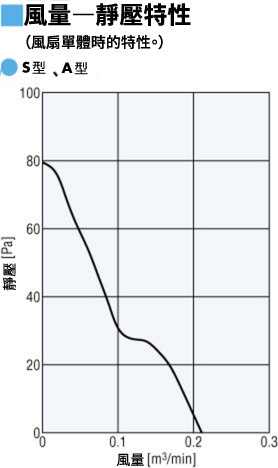

風量―静圧特性

風量―静圧特性

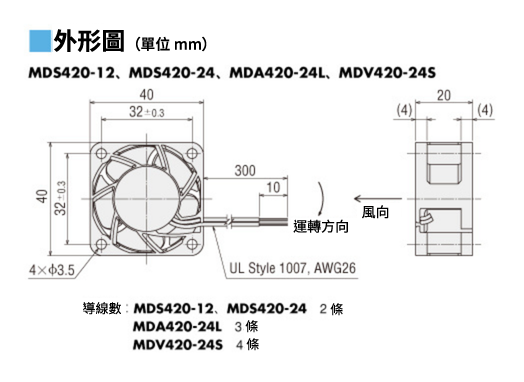

外形圖

外形圖（本体）

外形圖（本体）

安裝孔參考尺寸圖

安裝孔參考尺寸圖

資料下載

其他規格

一般規格

項目	規格
絕緣電阻	在常溫常溼下連續運轉後在繞組與外殼之間測得的值。詳細請參閱下表。
絕緣耐壓	在常溫常溼下連續運轉後，在繞組與外殼之間施加50Hz或60Hz、AC500V1分鐘，未觀察到異常。
過熱保護裝置	內建防止燒損回路
使用環境溫度	無凍結/無結露。詳細請參閱下表。
使用環境溼度	無結露（詳情請參閱下表）
耐熱等級	UL/CSA規格：105 (A)，EN規格：120（E）

絕緣電阻、使用環境溫度、使用環境溼度

系列	品名	絕緣電阻	使用環境溫度	使用環境溼度
S型	MDS625H-24	最小值 10 MΩ為DC500V兆歐姆表測量值	-20～+60°C	85%以下
	MDS825H-24
	MDS825YH-24			20～85%
	MDS925H-24		-20～+70°C	85%以下
	MDS1238H-24
	MDS1751H-24
	MDS1751FH-24
	MDS420-12	最小值 10 MΩ為DC500V兆歐姆表測量值	-20～+70°C	20～85%
	MDS420-24
	MDS515-12
	MDS515-24
	MDS625-24
	MDS625Y-24
	MDS825-24
	MDS925-24
	MDS1225Y-24
	MDS1238-24			85%以下
	MDS1451-24		-10～+60°C
	MDS1751-24	最小值 10 MΩ為DC250V兆歐姆表測量值
A型	MDA420-24L	最小值 10 MΩ為DC500V兆歐姆表測量值	-20～+70 °C	20～85%
	MDA515-24L
	MDA625-24L
	MDA625Y-24L
	MDA825-24L
	MDA925-24L
	MDA1225-24L
	MDA1238-24L
	MDA1451-24L		-10～+60°C	85%以下
	MDA625-24	最小值 10 MΩ為DC250V兆歐姆表測量值	-10～+60°C	85%以下
	MDA825-24
	MDA925-24
	MDA1225-24
	MDA1238-24	最小值 10 MΩ為DC500V兆歐姆表測量值	-20～+70°C
	MDA1451-24		-10～+60°C
	MDA1751-24
E型	MDE625-24L	最小值 10 MΩ為DC500V兆歐姆表測量值	-20～+70°C	85%以下
	MDE825Y-24L			20～85%
	MDE925Y-24L
	MDE1225-24L	最小值 10 MΩ為DC250V兆歐姆表測量值	-10～+60°C	85%以下
	MDE1238Y-24L	最小值 10 MΩ為DC500V兆歐姆表測量值	-20～+70°C	20～85%
	MDE1451-24L2		-10～+60°C	85%以下
	MDE1751-24L		-20～+70°C
	MDE1751F-24L
V型	MDV420-24S	最小值 10 MΩ為DC500V兆歐姆表測量值	-20～+70°C	20～85%
	MDV515-24S
	MDV625-24S			85%以下
	MDV825-24S
	MDV825Y-24S			20～85%
	MDV925-24S			85% 以下
	MDV1225-24S			20～85%
	MDV1238-24S			85%以下
P型	MDP825-24L	最小值 10 MΩ為DC500V兆歐姆表測量值	-20～+70°C	85%以下
	MDP925-24L
	MDP925Y-24L			20～85%
	MDP1238-24L			85%以下

安全規格

法規和標準材料

法律、法規、標準合規資料可在產品詳情頁「資料下載」處進行下載。
（可供下載的檔案類型因產品而異。）

全球法律、法規和標準的解說可以在此處進行確認。

有關本公司各個產品系列遵守法規和標準的資訊，請參閱此處 。

有害物質

產品不含任何超出 RoHS 指令（2011/65/EU、2015/863/EU）規定值的物質（10 種物質）。

系統構成

電纜線、周邊機器

MDS420-12
和選擇的周邊機器

網路商店報價、訂購

您可以透過點選品名欄將其新增至「網路商店報價、訂購」。

資料下載

本產品和周邊機器

選擇電電纜線、周邊機器

• 規格
• 特性
• 外形圖
• 資料下載
• 其他規格
• 安全規格
• 系統構成
• 電纜線、周邊機器

一次列印所有產品資訊
