DC軸流風扇 MD系列
MDP825-24L
風扇
| 產品類別 | 品名 | 單價未稅（網路商店優惠價） | 出貨日 |
|---|---|---|---|
| 風扇 | MDP825-24L | NT$2,800（NT$2,520） | 11個工作天（數量：1～5） |
附件
- 使用說明書
規格
特性
資料下載
其他規格
一般規格
| 項目 | 規格 |
|---|---|
| 絕緣電阻 | 在常溫常溼下連續運轉後在繞組與外殼之間測得的值。詳細請參閱下表。 |
| 絕緣耐壓 | 在常溫常溼下連續運轉後，在繞組與外殼之間施加50Hz或60Hz、AC500V1分鐘，未觀察到異常。 |
| 過熱保護裝置 | 內建防止燒損回路 |
| 使用環境溫度 | 無凍結/無結露。詳細請參閱下表。 |
| 使用環境溼度 | 無結露（詳情請參閱下表） |
| 耐熱等級 | UL/CSA規格：105 (A)，EN規格：120（E） |
絕緣電阻、使用環境溫度、使用環境溼度
| 系列 | 品名 | 絕緣電阻 | 使用環境溫度 | 使用環境溼度 |
|---|---|---|---|---|
| S型 | MDS625H-24 | 最小值 10 MΩ為DC500V兆歐姆表測量值 | -20～+60°C | 85%以下 |
| MDS825H-24 | ||||
| MDS825YH-24 | 20～85% | |||
| MDS925H-24 | -20～+70°C | 85%以下 | ||
| MDS1238H-24 | ||||
| MDS1751H-24 | ||||
| MDS1751FH-24 | ||||
| MDS420-12 | 最小值 10 MΩ為DC500V兆歐姆表測量值 | -20～+70°C | 20～85% | |
| MDS420-24 | ||||
| MDS515-12 | ||||
| MDS515-24 | ||||
| MDS625-24 | ||||
| MDS625Y-24 | ||||
| MDS825-24 | ||||
| MDS925-24 | ||||
| MDS1225Y-24 | ||||
| MDS1238-24 | 85%以下 | |||
| MDS1451-24 | -10～+60°C | |||
| MDS1751-24 | 最小值 10 MΩ為DC250V兆歐姆表測量值 | |||
| A型 | MDA420-24L | 最小值 10 MΩ為DC500V兆歐姆表測量值 | -20～+70 °C | 20～85% |
| MDA515-24L | ||||
| MDA625-24L | ||||
| MDA625Y-24L | ||||
| MDA825-24L | ||||
| MDA925-24L | ||||
| MDA1225-24L | ||||
| MDA1238-24L | ||||
| MDA1451-24L | -10～+60°C | 85%以下 | ||
| MDA625-24 | 最小值 10 MΩ為DC250V兆歐姆表測量值 | -10～+60°C | 85%以下 | |
| MDA825-24 | ||||
| MDA925-24 | ||||
| MDA1225-24 | ||||
| MDA1238-24 | 最小值 10 MΩ為DC500V兆歐姆表測量值 | -20～+70°C | ||
| MDA1451-24 | -10～+60°C | |||
| MDA1751-24 | ||||
| E型 | MDE625-24L | 最小值 10 MΩ為DC500V兆歐姆表測量值 | -20～+70°C | 85%以下 |
| MDE825Y-24L | 20～85% | |||
| MDE925Y-24L | ||||
| MDE1225-24L | 最小值 10 MΩ為DC250V兆歐姆表測量值 | -10～+60°C | 85%以下 | |
| MDE1238Y-24L | 最小值 10 MΩ為DC500V兆歐姆表測量值 | -20～+70°C | 20～85% | |
| MDE1451-24L2 | -10～+60°C | 85%以下 | ||
| MDE1751-24L | -20～+70°C | |||
| MDE1751F-24L | ||||
| V型 | MDV420-24S | 最小值 10 MΩ為DC500V兆歐姆表測量值 | -20～+70°C | 20～85% |
| MDV515-24S | ||||
| MDV625-24S | 85%以下 | |||
| MDV825-24S | ||||
| MDV825Y-24S | 20～85% | |||
| MDV925-24S | 85% 以下 | |||
| MDV1225-24S | 20～85% | |||
| MDV1238-24S | 85%以下 | |||
| P型 | MDP825-24L | 最小值 10 MΩ為DC500V兆歐姆表測量值 | -20～+70°C | 85%以下 |
| MDP925-24L | ||||
| MDP925Y-24L | 20～85% | |||
| MDP1238-24L | 85%以下 |
轉速停止Alarm的規格
如果通電時風扇停止轉動，則會輸出Alarm信號。
Alarm規格
| Alarm動作轉速 | 拘束時 |
|---|---|
| 輸出模式 | 開集極輸出 |
| 輸出條件 | 運轉：L等級（內部電晶體ON） 拘束時：H等級（內部電晶體OFF） |
| 最大額定 | 最大施加電壓：DC27.6 V以下 *DC30 V以下MDA625Y-24L 最大流入電流：5mA以下 |
| 延遲功能 | 無（為避免風扇啟動時Alarm檢測，需外部延遲回路，Delay Time至少1秒以上。） |
Alarm輸出電路連接範例

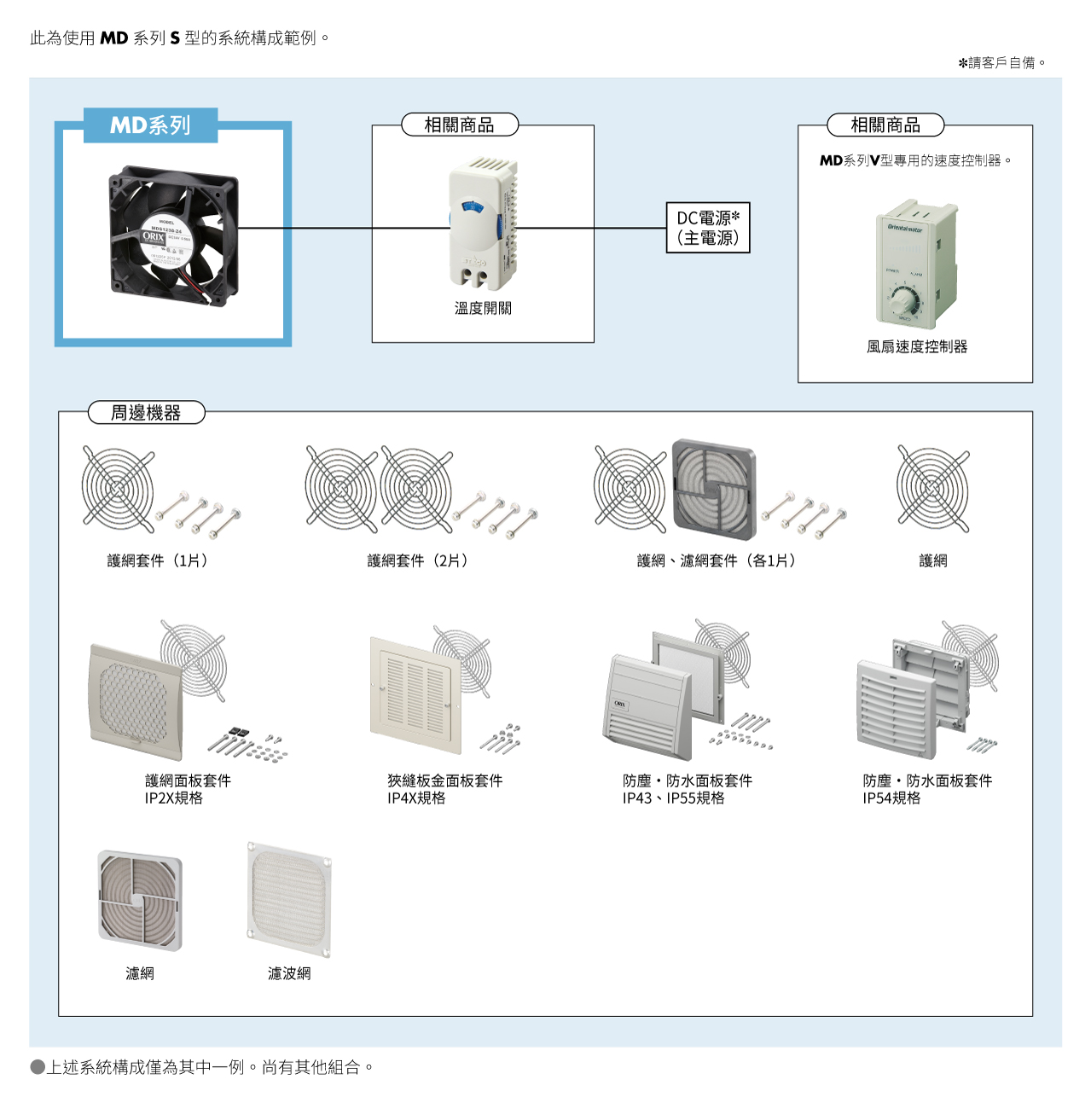

系統構成
電纜線、周邊機器
MDP825-24L
和選擇的周邊機器
您可以透過點選品名欄將其新增至「網路商店報價、訂購」。
本產品和周邊機器
