DC長壽命軸流風扇 MDE系列

MDE1225-12L

風扇

產品類別	品名	單價未稅（網路商店優惠價）	出貨日
風扇	MDE1225-12L	NT$2,400（NT$2,160）	11個工作天（數量：1～5）

• 出貨日的詳細資訊請點選此處。

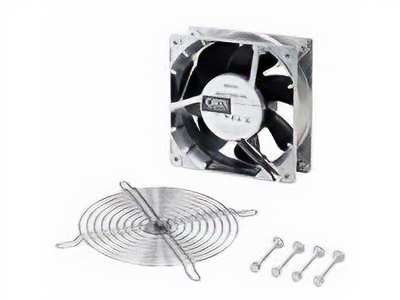

• 備有週邊機器與風扇一同包裝的套件品。 (T-MDE1225-12L-G)

附件

風扇, 使用說明書

規格

外形圖

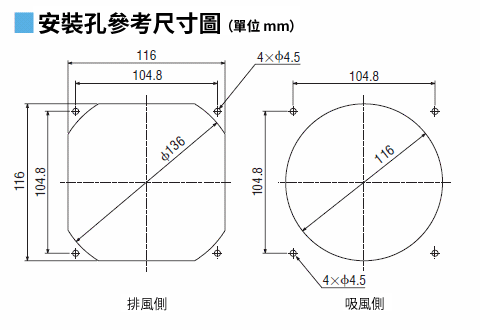

安裝孔參考尺寸圖

資料下載

其他規格

一般規格

項目	規格
絕緣電阻	於常溫常濕下連續運轉後，以DC250 V高阻錶測量線圈與外框間時，測量值為10 MΩ以上。然而，以DC500 V高阻錶測量的MDS625、MDS825、MDS925、MDS1238、MDS1451、MDS1751、MDA1238、MDA1451、MDA1751、MDE625、MDE825、MDE925、MDE1238、MDE1451、MDE1751測量值為10 MΩ以上。（不包括 MDS1751-24（H））
絕緣耐壓	於常溫常濕下連續運轉後，在線圈與外框間施加AC500 V 50 Hz 1分鐘亦無異常。
溫度上升	在常溫常溼下連續運轉後，當溫度恆定時，使用溫度計法在外框上的測量值為10°C以下。但是，MDA1451 的最高溫度為 15°C以下，MDS1751、MDA1751 的最高溫度為 5°C以下。（不包括 MDS1751H、MDS1751FH）對於 MDS625、MDS825、MDS925、MDS1238、MDS1751H、MDS1751FH 和 MDA1238，測得的線圈溫度上升為40°C以下。
使用電壓範圍	額定電壓的±15% MDS410、MDS510、MDS625、MDS825、MDA1225：±10%（對於每個電壓）
耐熱等級	UL/CSA規格：105 (A)，EN規格：120（E）
燃燒防護	內建防止燒損回路
使用環境溫度	-10~+60°C (-10~+70 °C為MDA1238）
工作環境溼度	85%以下（無結露）
顏色	外框	黑： MDS410、MDS510、MDS625、MD625、MDS825、MD825、MDS925、MD925、MDS1238、MDA625、MDA825、MDA925、MDA1238 深灰色： MDE1225、MDE1451 未上漆（鋁）： MDS1225、MD1225、MDS1451、MDS1751、MDA1225、MDA1451、MDA1751、MDE625、MDE825、MDE925、MDE1238、MDE1751
顏色	扇葉	黑
材質	外框	鋁壓鑄件： MDS1225、MD1225、MDS1451、MDS1751、MDA1225、MDA1451、MDA1751、MDE625、MDE825、MDE925、MDE1225、MDE1238、MDE1451、MDE1751 聚碳酸酯（防燃等級：V-0）： MDS410、MDS510、MD625、MD825、MD925、MDA625、MDA825、MDA925 ABS/PBT 合金（防燃等級：V-0） MDS625、MDS825、MDS925、MDS1238、MDA1238
材質	扇葉	聚碳酸酯（防燃等級：V-0）： MD625、MD825、MD925、MDS1225、MD1225、MDS1451、MDS1751 （不包括 MDS1751H 和 MDS1751FH), MDA625、MDA825、MDA925、MDA1225、MDA1451、MDE1225、MDE1451 聚苯醚（防燃等級：V-0） MDS925 聚苯醚（防燃等級：V-1）： MDS625、MDS825、MDS1238、MDS1751H、MDS1751FH、MDA1238、MDE625、MDE825、MDE925、MDE1238、MDE1751 PBT（防燃等級：V-0）： MDS410、MDS510

停止檢知器的規格

當電源開啟時風扇停止旋轉時，檢知器信號輸出。

檢知器規格

檢知器運作中	拘束時
輸出模式	開集極輸出
輸出條件	旋轉期間：L等級（內部電晶體ON）拘束時：H等級（內部電晶體OFF）
最大額定	最大施加電壓：DC30 V以下。最大流入電流：5mA以下。然而，15mA以下。為了MD625B-□L、MD825B-□L、MD925A-□L、C-MD925A-24L。
延遲功能	無（在風扇啟動時避免檢知器偵測，需要外部延遲回路。Delay Time應至少為1秒以上。）
