規格

特性

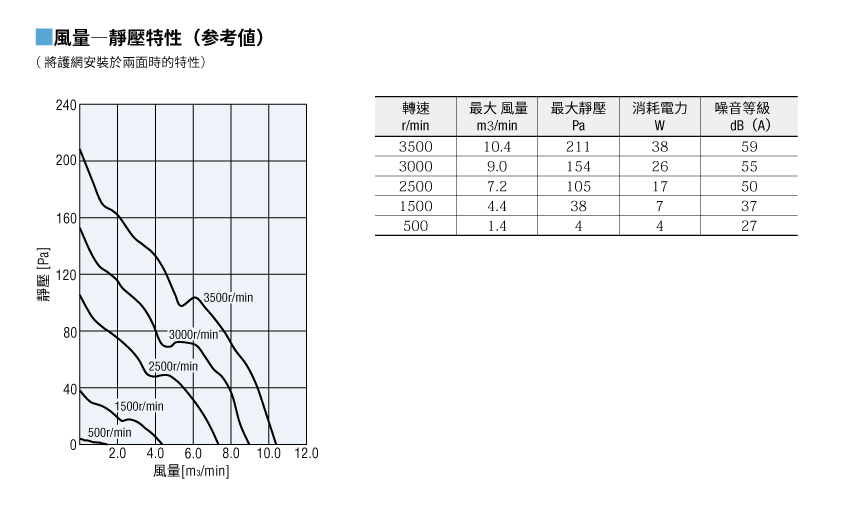

風量-靜壓特性

風量-靜壓特性

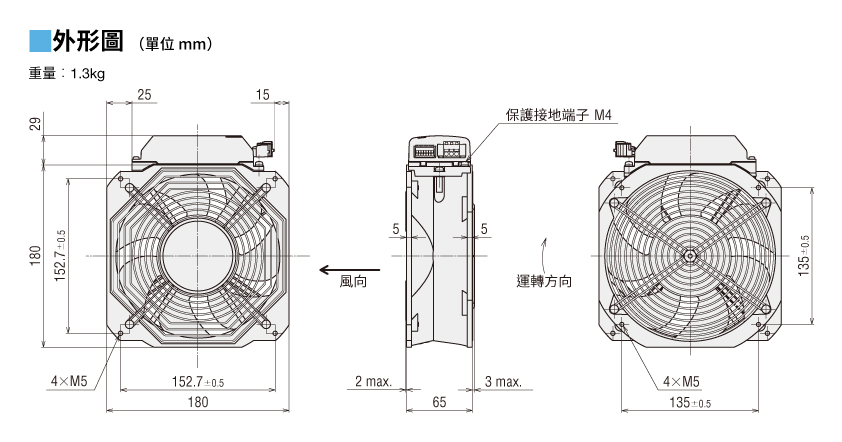

外形圖

外形圖 (本体)

外形圖 (本体)

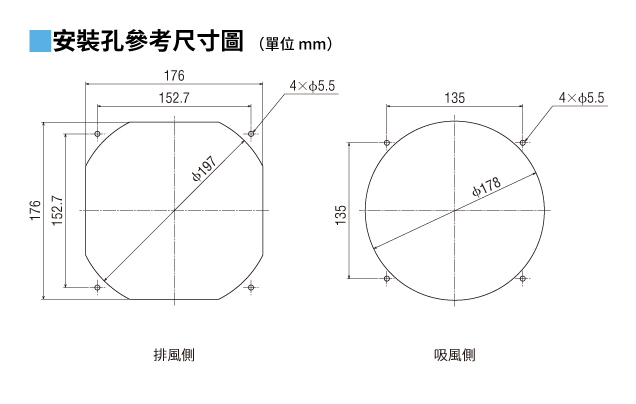

安裝孔參考尺寸圖

安裝孔參考尺寸圖

資料下載

其他規格

一般規格

使用環境、保存環境

系列	使用環境*1		保存環境*1*3		環境標準
	環境溫度*2	環境溼度	環境溫度*2	環境溼度
EMR系列	-25~+65 °C	85%以下。 （無結露）	-25～+70°C	85%以下。 （無結露）	-
MU系列防潮型	-30~+60 °C	95%以下。（無結露）*5 絕對溼度36 g/m3以下。	-40～+70°C	95 %以下。 （無結露）	符合ETSI標準 *4
MU系列標準型，MRS系列		85%以下。 （無結露）		85%以下。 （無結露）
MRE系列 (MRE16、MRE18、MRE20、MRE25)
MRE系列 (MRE10、MRE12)	-30～+50°C
MRS系列□140 mm-47mm厚 附轉速降低Alarm	-20～+60°C		-20～+70°C
MRS系列可變速型	-10～+60°C		−	−	−
MS系列
MR系列	−10~+50℃

*1

使用和儲存環境假定無結露、結冰、除風扇以外的振動和外力。

*2

無法在如冷凍室般溫度調至-10°C以下的環境中使用。

*3

保存環境為包含輸送在內的短期間數值。

*4

使用環境和保存環境符合下列環境標準。
ETSI EN 300 019-2-1 Class 1.3E Storage
ETSI EN 300 019-2-2 Class 2.3 Transportation
ETSI EN 300 019-2-3 Class 3.4 Stationary use

*5

測試名稱	環境標準	條件及測試內容
熱循環測試	ETSI EN 300 019-2-1 ETSI EN 300 019-2-2 ETSI EN 300 019-2-3	-40～+30 °C 5個週期 溫度梯度：1.0 °C/min 低溫 (-40 °C) 高溫 (+30 °C) 維持時間：3 小時 測試後無異常
低溫暴露測試		-45℃ 放置72小時 測試後無異常

• *環境標準 ETSI
  ETSI，正式名稱為歐洲電信標準協會，是為歐洲電信制定標準規範而成立的標準組織。
  ETSI EN 300 019系列是基於IEC 60721的標準，定義了設備的環境條件，並規定了環境條件和測試條件的具體定義。

轉速降低Alarm的規格

Alarm功能

當下列保護功能啟動時，輸出Alarm，LED閃爍紅光。

名稱	內容	Delay Time
低速	當轉速達到最大70% 時。風扇將繼續旋轉。	內藏・起動Delay Time：10秒以下。 （在通電後0.5秒內Alarm功能開始監視）
過電壓*	當主電源超過規定值時風扇將停止。 （單相AC100-120 V 輸出：AC133 V 單相、三相AC200-240 V 輸入：AC265 V）
電壓不足*	當主電源為規定值過大時。風扇將停止。 單相AC100-120 V 輸出：AC80 V 單相、三相AC200-240 V 輸入：AC160 V）
過電流	因接地故障等導致驅動器內部流過大電流時。風扇將停止。	內藏・起動Delay Time：0.1秒以下。 （在通電後0.5秒內Alarm功能開始監視）
檢知器異常*	運轉過程中，當風扇與驅動器之間的電纜線斷開或電纜線中的檢知器線斷開時，風扇將停止運轉。

• *當Alarm原因解決並且操作恢復正常時，風扇將開始旋轉。

Alarm規格

輸出模式	光電MOS繼電器輸出
輸出狀態	正常運作：輸出ON Alarm輸出 輸出OFF
最大額定	最大施加電壓：DC30V以下 最大流入電流：30mA以下 ON電壓：0.1V以下

Alarm輸出電路連接範例

安全規格

法規和標準材料

法律、法規、標準合規資料可在產品詳情頁「資料下載」處進行下載。
（可供下載的檔案類型因產品而異。）

全球法律、法規和標準的解說可以在此處進行確認。

有關本公司各個產品系列遵守法規和標準的資訊，請參閱此處 。

有害物質

產品不含任何超出 RoHS 指令（2011/65/EU、2015/863/EU）規定值的物質（10 種物質）。
