規格

特性

上升、剎車特性 (參考值)

上升、剎車特性 (參考值)

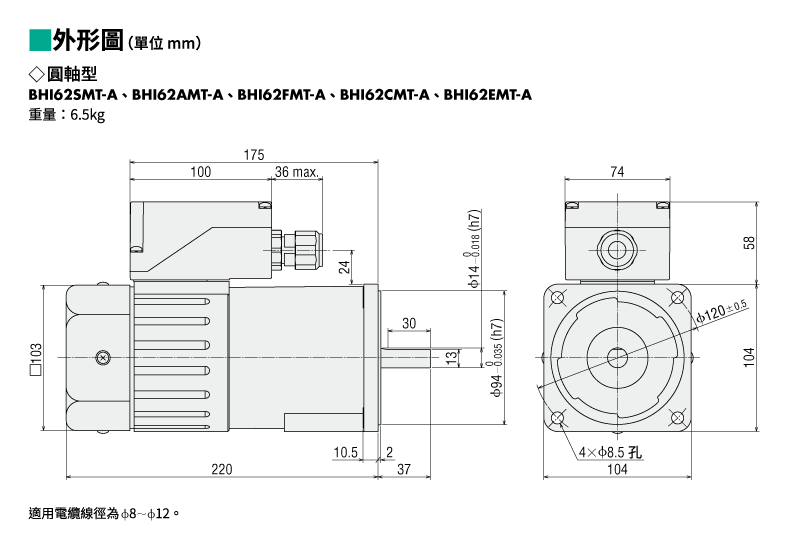

外形圖

馬達

馬達

資料下載

其他規格

一般規格

項目	規格
絕緣電阻	在常溫常溼下額定運作後，線圈與外殼之間外加DC500V高阻計的測量值有100 MΩ以上。
絕緣耐壓	在常溫常溼下額定運作後，即使在線圈和外殼之間施加AC1.5kV、50Hz 的電壓1分鐘，也未觀察到異常。
溫度上升	連接減速機或等效散熱板*在在常溫常溼下額定運作後，採用電阻法測量繞組的溫度上升值為 70 °C 以下。
耐熱等級	130（B）
過熱保護裝置	內建熱保護器（自動重設型）開放：150±5 °C，回歸：96±15℃
使用環境溫度	單相100V， 單相 200V、三相 200V: -10～+50℃（無凍結） 其他電壓：-10～+40℃（無凍結）
工作環境濕度	85%以下（無結露）
保護等級 IP66	IP54（圓軸型安裝面除外）

• *散熱板尺寸：230 × 230 mm、厚度 5 mm（材質：鋁）

圓軸型的容許徑向載重、容許軸向載重

容許懸吊載重

馬達		容許懸吊載重 N
安裝尺寸□ (mm)	出力軸直徑 φ (mm)	距出力軸前端 10 mm	距出力軸前端 20 mm
104	14	320	350

容許推力載重

盡可能避免施加軸向載重。如果軸向載重不可避免，請使其保持在馬達重量的一半以下。

安全規格

法規標準資料

有關法規和標準符合性的文件可以在產品詳情頁面的「資料下載」中下載。
（可供下載的文件類型因產品而異。）

全球法律、法規和標準的解釋可以在此處確認。

有關本公司各個產品品名遵守安全規格的資訊，請參閱此處 。

有害物質

產品不含任何超出RoHS指令（2011/65/EU、2015/863/EU）規定值的物質（10 種物質）。

系統構成

電纜線、周邊機器

BHI62SMT-A
和選擇的周邊機器

網路商店報價、訂購

您可以透過點選品名欄將其新增至「網路商店報價、訂購」。

資料下載

本產品和周邊機器

選擇電電纜線、周邊機器

• 規格
• 特性
• 外形圖
• 資料下載
• 其他規格
• 安全規格
• 系統構成
• 電纜線、周邊機器

一次列印所有產品資訊
