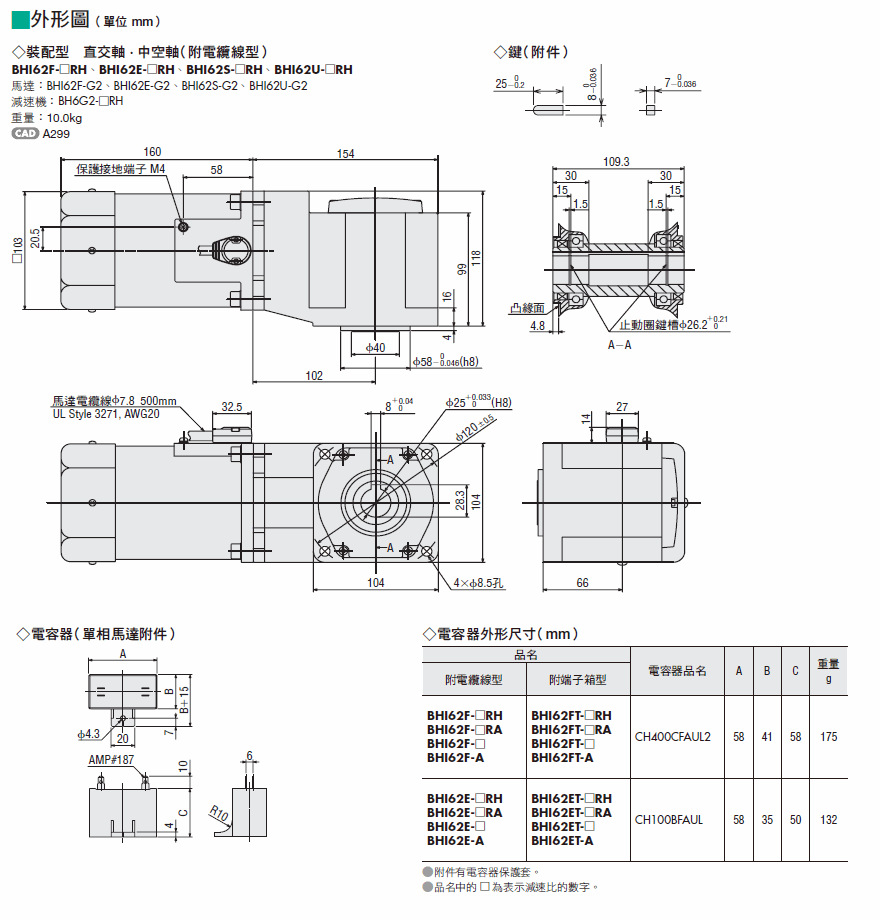

外形圖

馬達/減速機

馬達/減速機

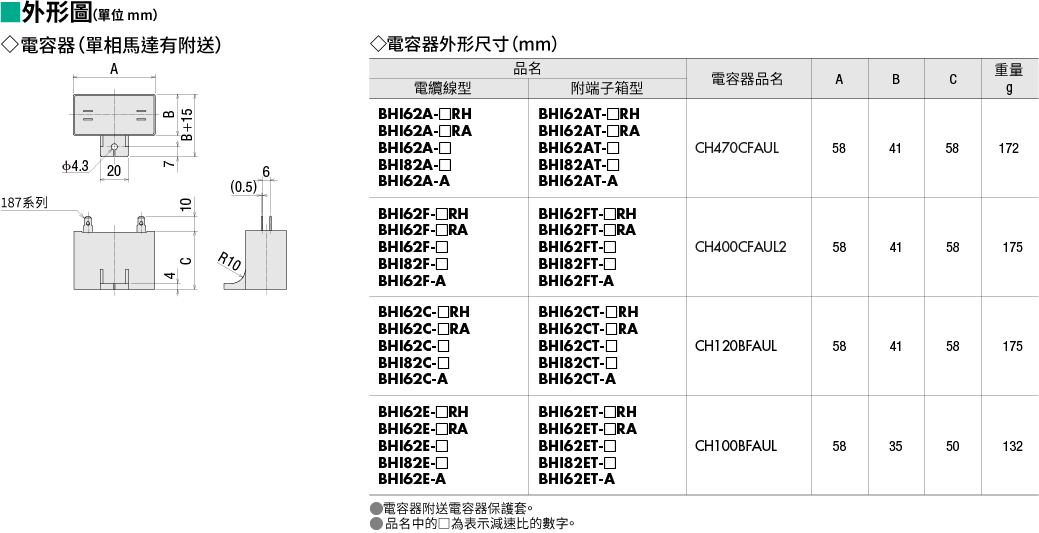

電容器

電容器

資料下載

其他規格

一般規格

項目	規格
絕緣電阻	於常溫常濕下連續運轉後，以DC500 V高阻錶測量線圈與外框間時，測量值為100 MΩ以上。
絕緣耐壓	於常溫常濕下連續額定運轉後，在線圈與外框間施加AC1.5kV 50Hz或60Hz，（三相 AC380/400/415 V 為 AC2.0 kV），1分鐘亦無異常。
溫度上升	連接減速機或等效散熱板*在常溫常溼下額定運作後，採用電阻法測量線圈的溫度上升值為70 °C以下。
耐熱等級	130(B)
過熱保護裝置	內藏熱保護器（自動復歸型）開放：150±5°C、關閉：96±15℃ 三相 380/400/415 V 開路型：130±5°C、關閉：82±15℃
使用環境溫度	單相100V，單相200V，三相200 V：-10～+50℃（無凍結） 其他電壓：-10～+40℃（無凍結）
使用環境溼度	85%以下。（無結露）
保護等級	導線型：IP40 附端子箱型：IP54（圓軸型安裝面除外）

• *散熱板尺寸：230 × 230 mm、厚度 5 mm（材質：鋁）

減速機的容許懸吊載重、容許推力載重

品名	減速比	最大容許轉矩 N·m	容許懸吊載重 N		容許推力載重 N
			距出力軸前端 10 mm	距出力軸前端 20 mm
BH6G2-□	3~36	40	550	800	200
	50~180		650	1000
BH8G-□	30~180	70	1400	1700	400
BH6G2-□RH	5~36	60	1200*	1100*	300
	50~180		2200*	2000*
BH6G2-□RA	5~36	60	900	1000	300
	50～180		1700	1850

• *容許懸吊載重是距凸緣安裝面距離處的值。

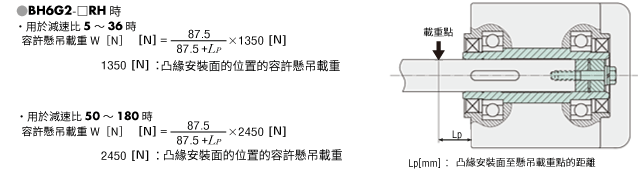

中空軸型的容許懸吊載重計算

如右圖，當負載軸的單側無任何軸承組合時，容許懸吊載重的計算公式如下。（該機構中承受為最大懸吊載重）

安全規格

法規標準資料

有關法規和標準符合性的文件可以在產品詳情頁面的「資料下載」中下載。
（可供下載的文件類型因產品而異。）

全球法律、法規和標準的解釋可以在此處確認。

有關本公司各個產品品名遵守安全規格的資訊，請參閱此處 。

有害物質

產品不含任何超出RoHS指令（2011/65/EU、2015/863/EU）規定值的物質（10 種物質）。

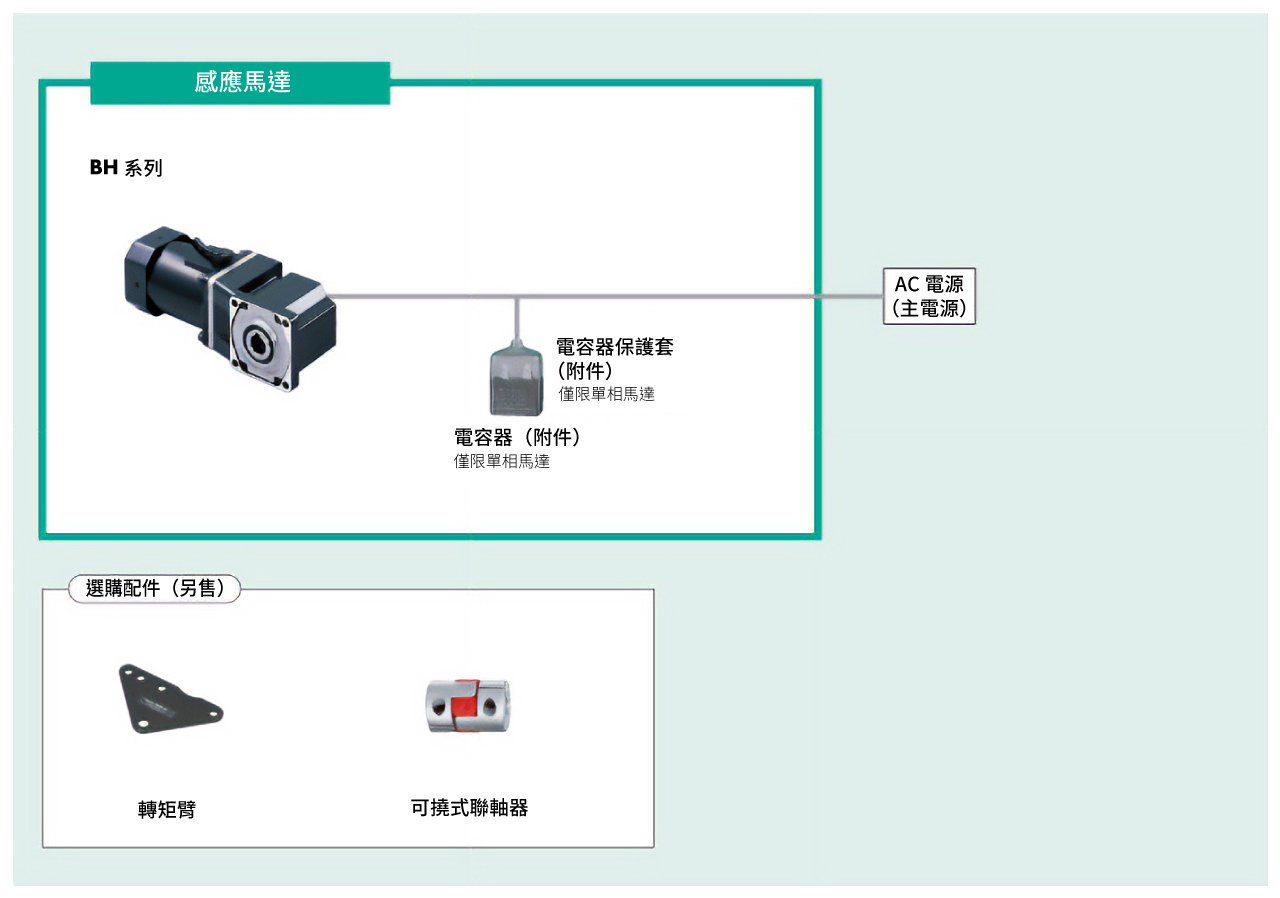

系統構成

電纜線、周邊機器

BHI62E-150RH
和選擇的周邊機器
