αSTEP 搭載無需電池絕對式編碼器 AZ系列

AZD-CS3

一次列印所有產品資訊
AZD-CS3

回路

產品類別 品名 單價未稅（網路商店優惠價） 出貨日
回路 AZD-CS3 NT$19,860（NT$17,870） 16個工作天（數量：1～20）
• 本產品為步進馬達用的驅動器回路單體品。
詳細規格及各種資料可能刊載在組合品名的頁面上。請在組合品名的頁面上確認。
• 出貨日的詳細資訊請點選此處 。

附件

  • 回路: 主電源・回生電阻用連接器 (CN4), DC24V電源輸入・電磁剎車連接・回生電阻過熱輸入・動力切斷信號輸出入用連接器 (CN1), 輸入信號用連接器 (CN5), 輸出信號用連接器 (CN6), 連接器接線把手, 連接器保護套 (CN7 A用, CN7 B用)

規格

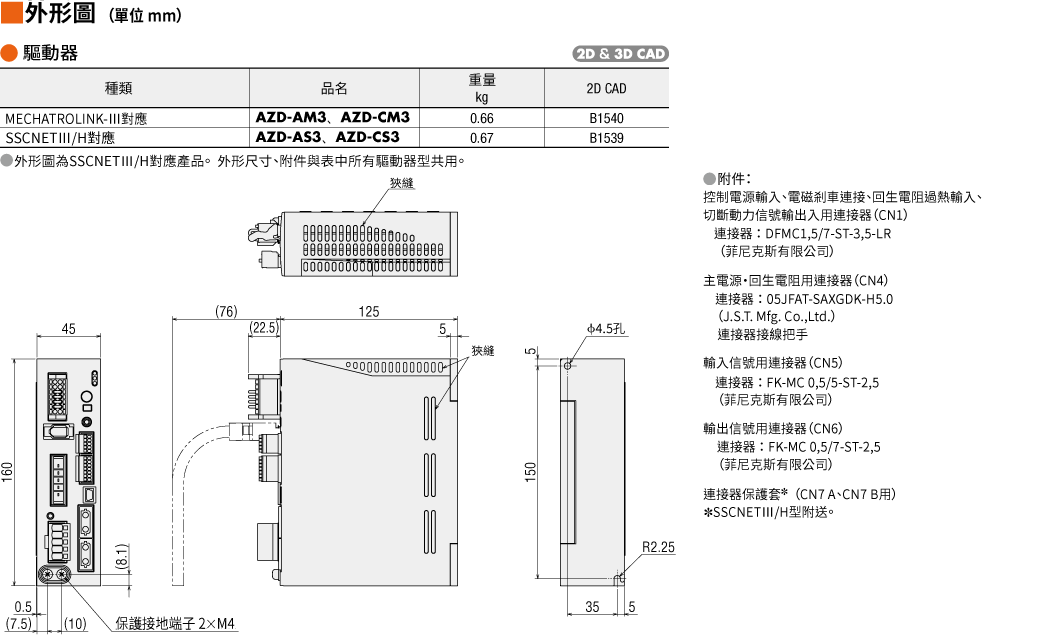

外形圖

回路
回路

回路

資料下載

其他規格

驅動器規格

驅動器品名 AZD-AD, AZD-CD AZD-AM3, AZD-CM3
AZD-AS3, AZD-CS3		 AZD-AEP, AZD-CEP
AZD-AED, AZD-CED
AZD-APN, AZD-CPN
AZD-AX, AZD-CX
AZD-A, AZD-C
介面
 		 脈波輸入 － －
  • 2點、光耦合器
  • 最大輸入脈波頻率
    　Line Driver：1 MHz
    　（duty50%時）
    　開集極：250kHz
    　（duty50%時）
控制輸入 10點
光耦合器		 4點
光耦合器		 6點
光耦合器
脈波輸出 2點
Line Driver		 － 2點
Line Driver
控制輸出 6點
光耦合器・開集極輸出		 3點
光耦合器・開集極輸出		 6點
光耦合器・開集極輸出
電源關閉信號輸入 2點
光耦合器
電源關閉監視輸出 1點
光耦合器・開集極輸出

驅動器功能

SSCNETⅢ/H對應
遙控I/O 輸入 無
輸出 無
運轉 位置控制
速度控制*
轉矩控制*
轉矩限制*
設定工具 支援軟體MEXE02
座標管理方法 免電池絕對式系統
監視／其他資訊 波形監視 〇
過負載檢知 〇
過熱檢知（馬達・驅動器） 〇
位置・速度資訊 〇
溫度檢知（馬達・驅動器） 〇
馬達負載率 〇
行走距離、累積行走距離 〇
Alarm 〇
  • *各操作的兼容性請洽詢上位控制設備製造商。

通訊規格

通訊協定 SSCNET Ⅲ/H
通訊媒體 光電纜線
傳送速度 150Mbps
支援通訊週期 0.44 ms、0.88 ms
支援計算週期* 0.44 ms、0.88 ms、1.77 ms、3.55 ms
  • *取決於伺服系統控制器的規格和連接軸數。

驅動器 一般規格

項目 規格
使用環境 (運行時) 環境溫度 0∼+55°C (無凍結)※
環境溼度 85%以下 (無結露)
環境 無腐蝕性氣體或灰塵。不得接觸水、油或其他液體。
  • ※ 當散熱板至少相當於尺寸為200×200 mm、厚度為2 mm的鋁板時

安全規格

法規和標準材料

法律、法規、標準合規資料可在產品詳情頁「資料下載」處進行下載。
（可供下載的檔案類型因產品而異。）

全球法律、法規和標準的解說可以在此處進行確認。

有關本公司各個產品系列遵守法規和標準的資訊，請參閱此處。

有害物質

產品不含任何超出 RoHS 指令（2011/65/EU、2015/863/EU）規定值的物質（10 種物質）。

系統構成

系統構成

電纜線、周邊機器

AZD-CS3
和選擇的周邊機器

您可以透過點選品名欄將其新增至「網路商店報價、訂購」。
