αSTEP 搭載無需電池絕對式編碼器 AZ系列

AZD-C

一次列印所有產品資訊
AZD-C

回路

產品類別 品名 單價未稅（網路商店優惠價） 出貨日
回路 AZD-C NT$14,440（NT$13,000） 1個工作天（數量：1～10）
• 本產品為步進馬達用的驅動器回路單體品。
詳細規格及各種資料可能刊載在組合品名的頁面上。請在組合品名的頁面上確認。
• 出貨日的詳細資訊請點選此處 。

附件

  • 回路: 主電源・回生電阻用連接器 (CN4), 輸出入信號用連接器 (CN5), DC24 V電源輸入・電磁剎車連接・回生電阻過熱輸入・動力切斷信號輸出入用連接器 (CN1), 連接器接線把手

規格

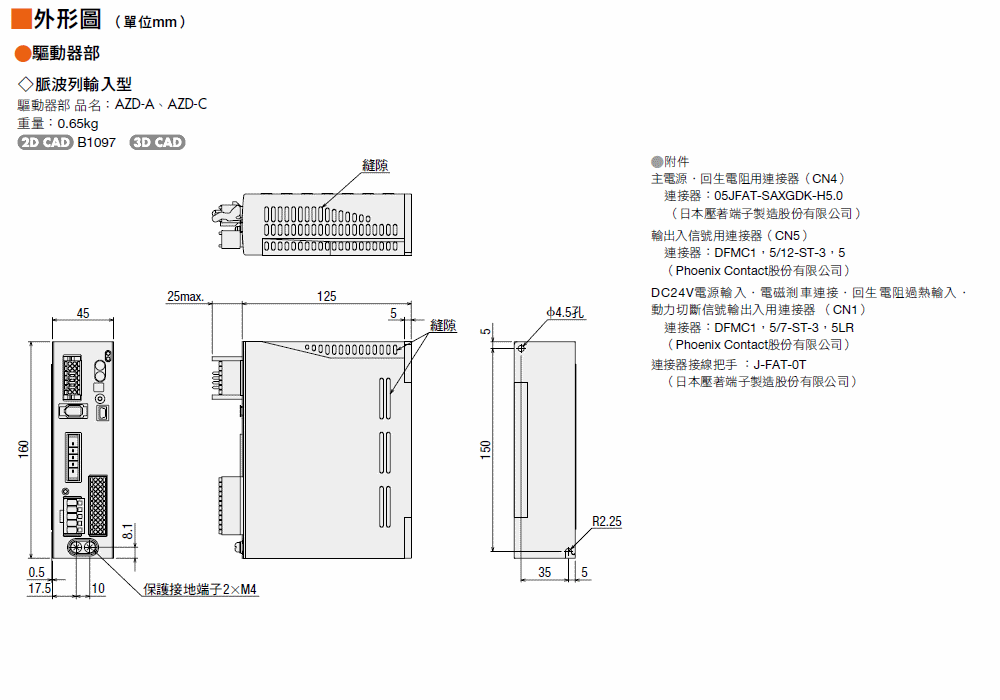

外形圖

回路
回路

回路

資料下載

其他規格

驅動器規格

驅動器品名 AZD-AD, AZD-CD AZD-AM3, AZD-CM3
AZD-AS3, AZD-CS3		 AZD-AEP, AZD-CEP
AZD-AED, AZD-CED
AZD-APN, AZD-CPN
AZD-AX, AZD-CX
AZD-A, AZD-C
介面
 		 脈波輸入 － －
  • 2點、光耦合器
  • 最大輸入脈波頻率
    　Line Driver：1 MHz
    　（duty50%時）
    　開集極：250kHz
    　（duty50%時）
控制輸入 10點
光耦合器		 4點
光耦合器		 6點
光耦合器
脈波輸出 2點
Line Driver		 － 2點
Line Driver
控制輸出 6點
光耦合器・開集極輸出		 3點
光耦合器・開集極輸出		 6點
光耦合器・開集極輸出
電源關閉信號輸入 2點
光耦合器
電源關閉監視輸出 1點
光耦合器・開集極輸出

驅動器功能

內藏定位功能型 RS-485通訊附脈波列輸入型 脈波列輸入
系列		 EtherNet/IP對應
PROFINET對應
定位資料組數 256點 256點*1 256點
遙控I/O 輸入 16 點 - 16 點
輸出 16 點 - 16 點
設定工具 支援軟體MEXE02
座標管理方法 免電池絕對式系統
運轉 定位運轉 種類 定位運轉 ○ ○ ○*1 ○
定位
推壓運轉*2		 ○ ○ ○*1 ○
連結方式 單獨運轉 ○ ○ ○*1 ○
順序運轉 ○ ○ ○*1 ○
多段變速
（形狀連接）		 ○ ○ ○*1 ○
程序控制 Loop運轉
（反覆）		 ○ ○ ○*1 ○
Event跳轉運轉 ○ ○ ○*1 ○
速度控制運轉（連續運轉） ○ ○ ○*1 ○
原點復歸運轉 原點復歸運轉 ○ ○ ○ ○
高速原點復歸運轉 ○ ○ ○ ○
JOG運轉 ○ ○ ○ ○
監視／其他資訊 波形監視 ○ ○ ○ ○
過負載檢知 ○ ○ ○ ○
過熱檢知
（馬達、驅動器）		 ○ ○ ○ ○
位置・速度資訊 ○ ○ ○ ○
溫度檢知
（馬達、驅動器）		 ○ ○ ○ ○
馬達負載率 ○ ○ ○ ○
行走距離、累積行走距離 ○ ○ ○ ○
Alarm ○ ○ ○ ○
*1
在透過設定支援軟體MEXE02設定後即可使用。
*2
推壓運轉無法用於減速機型馬達及電動模組產品DGII系列。

驅動器 一般規格

項目 規格
使用環境 (運行時) 環境溫度 0∼+55°C (無凍結)※
環境溼度 85%以下 (無結露)
環境 無腐蝕性氣體或灰塵。不得接觸水、油或其他液體。
  • ※ 當散熱板至少相當於尺寸為200×200 mm、厚度為2 mm的鋁板時

安全規格

法規和標準材料

法律、法規、標準合規資料可在產品詳情頁「資料下載」處進行下載。
（可供下載的檔案類型因產品而異。）

全球法律、法規和標準的解說可以在此處進行確認。

有關本公司各個產品系列遵守法規和標準的資訊，請參閱此處。

有害物質

產品不含任何超出 RoHS 指令（2011/65/EU、2015/863/EU）規定值的物質（10 種物質）。
