αSTEP AR系列

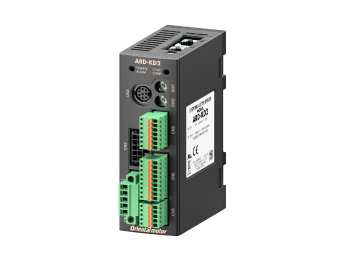

ARD-KD2

回路

產品類別	品名	單價未稅（網路商店優惠價）	出貨日
回路	ARD-KD2	NT$12,000（NT$10,800）	12個工作天（數量：1～40）

• 本產品為步進馬達用的驅動器回路單體品。
詳細規格及各種資料可能刊載在組合品名的頁面上。請在組合品名的頁面上確認。
• 出貨日的詳細資訊請點選此處。

附件

回路: 電源輸入端子用連接器, 檢知器信號用連接器, 輸入信號用連接器, 輸出信號用連接器

規格

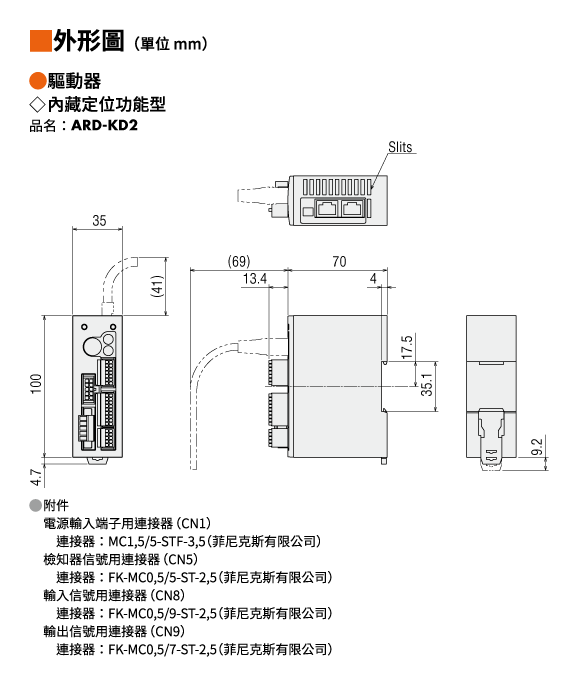

外形圖

回路

資料下載

其他規格

驅動器規格

		內藏定位功能型	脈波列輸入型
最大輸入脈波頻率		−	上位控制器的Line Driver輸出：500 kHz（Duty50%時）上位控制器開集極輸出：250 kHz（Duty50%時）^*1 負邏輯脈波輸入（初始值）
定位資料數		64點	−
定位運轉	單獨運轉	◯	−
	連結運轉	◯	−
	連結運轉 2	◯	−
	順序運轉	◯	−
	直接運轉	◯	−
	推壓運轉	◯	◯^*2
連續運轉		◯	−
JOG運轉		◯	−
原點復歸運轉		◯	−
測試運轉		◯	◯^*2
資料設定器OPX-2A		◯	◯
資料設定軟體MEXE02		◯	◯

*1: 使用通用電纜線（CC36D1E）（另售）時的值。
*2: 擴充功能設定（OPX-2A或者MEXE02）

注意事項

請勿使用減速機型進行推壓運轉。這樣做可能會損壞馬達或減速機。

RS-485通訊規格

協定	Modbus RTU 模式
電氣特性	EIA-485標準、直式電纜線使用雙絞線電纜線（建議TIA/EIA-568B CAT5e以上），總延伸長度為50 m。^*
通訊方式	半雙工通訊、起停同步方式（資料：8位元，停止位元：1位元／2位元，奇偶：無／偶數／奇數）
傳送速度	從9600 bps/19200 bps/38400 bps/57600 bps/115200 bps中選擇。
連接類型	一台上位控制器最多可連接31個驅動器。

*因配線、配置不同，馬達電纜線和電源電纜線所產生的雜訊造成問題時，請進行屏蔽電纜線或使用鐵氧體磁芯。

安全規格

法規和標準材料

法律、法規、標準合規資料可在產品詳情頁「資料下載」處進行下載。
（可供下載的檔案類型因產品而異。）

全球法律、法規和標準的解說可以在此處進行確認。

有關本公司各個產品系列遵守法規和標準的資訊，請參閱此處。

有害物質

產品不含任何超出 RoHS 指令（2011/65/EU、2015/863/EU）規定值的物質（10 種物質）。
