αSTEP AR系列

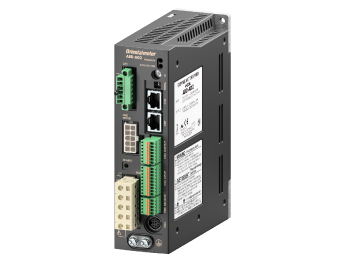

ARD-CD2

回路

產品類別	品名	單價未稅（網路商店優惠價）	出貨日
回路	ARD-CD2	NT$16,330（NT$14,700）	12個工作天（數量：1～40）

• 本產品為步進馬達用的驅動器回路單體品。
詳細規格及各種資料可能刊載在組合品名的頁面上。請在組合品名的頁面上確認。
• 出貨日的詳細資訊請點選此處。

附件

回路: DC24 V電源輸入/回生電阻過熱輸入/電磁剎車連接端子用連接器, 檢知器信號用連接器, 輸入信號用連接器, 輸出信號用連接器, 回生電阻輸入/主電源輸入端子用連接器, 連接器接線把手

規格

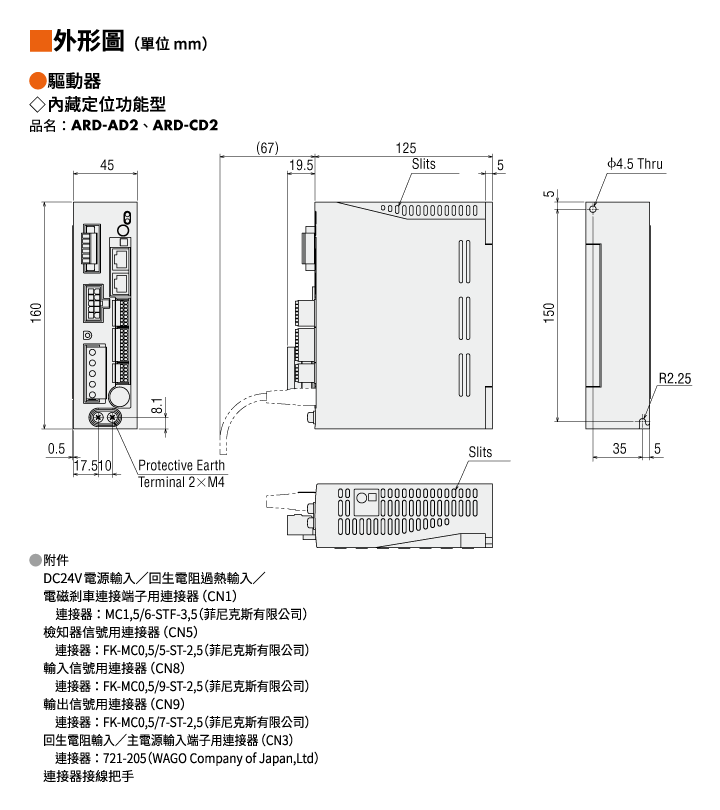

外形圖

回路

資料下載

其他規格

驅動器規格

RS-485通訊規格

協定	Modbus RTU 模式
電氣特性	EIA-485標準、直式電纜線使用雙絞線電纜線（建議 TIA/EIA-568B CAT5e以上），電纜數總延伸長度為50m。^*
通訊方式	半雙工通訊、起停同步方式（資料：8位元，停止位元：1位元/ 2位元，奇偶：無/偶數/奇數）
傳送速度	從9600 bps/19200 bps/38400 bps/57600 bps/115200 bps中選擇。
連接類型	1台上位控制器最多可連接31台驅動器。

*因配線、配置不同，馬達電纜線和電源電纜線所產生的雜訊造成問題時，請進行屏蔽電纜線或使用鐵氧體磁芯。

安全規格

法規和標準材料

法律、法規、標準合規資料可在產品詳情頁「資料下載」處進行下載。
（可供下載的檔案類型因產品而異。）

全球法律、法規和標準的解說可以在此處進行確認。

有關本公司各個產品系列遵守法規和標準的資訊，請參閱此處。

有害物質

產品不含任何超出 RoHS 指令（2011/65/EU、2015/863/EU）規定值的物質（10 種物質）。
