反應式同步馬達 K系列

5SK25A-AUL-1

一次列印所有產品資訊
5SK25A-AUL-1

馬達

產品類別 品名 單價未稅（網路商店優惠價） 出貨日
馬達 5SK25A-AUL-1 NT$3,950（NT$3,560） 60個工作天（數量：1～30）
• 本產品附帶電源規格100V 50Hz用的電容器。在電源規格100／115V 60Hz使用時為右邊的產品。⇒5SK25A-AUL
• 出貨日的詳細資訊請點選此處 。

附件

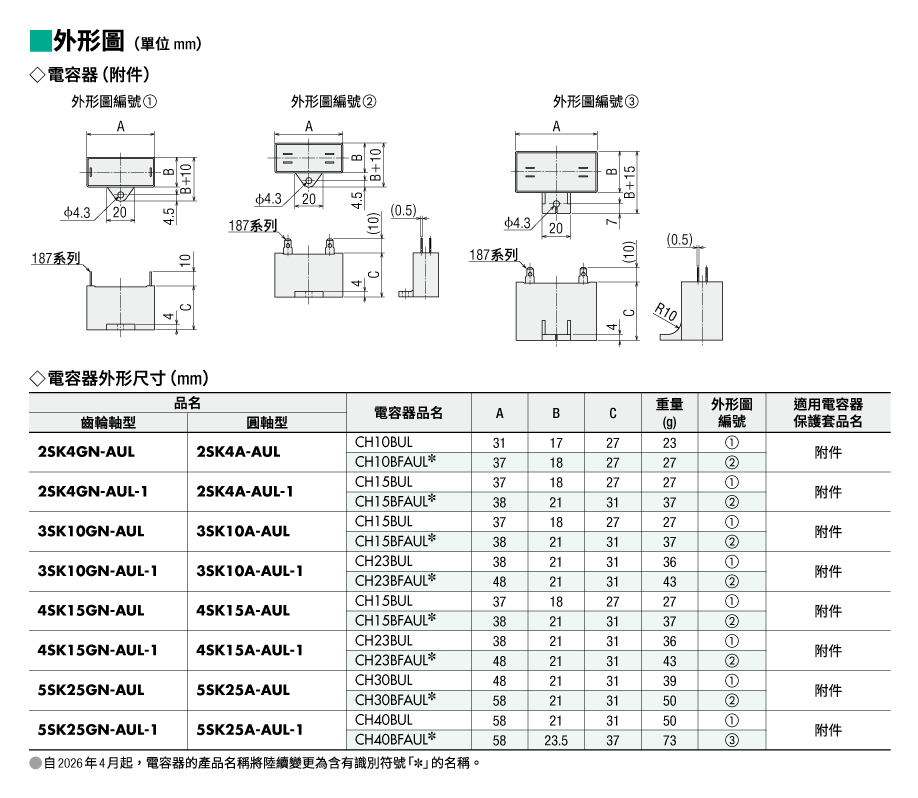

  • 馬達, 電容器, 電容器保護套, 使用說明書

規格

資料下載

其他規格

一般規格

4 W、10 W、15 W、25 W

項目 規格
絕緣電阻 在常溫常濕下額定運作後，線圈與外殼之間外加DC500V高阻計的測量值有100 MΩ以上。
絕緣耐壓 在常溫常濕下額定運作後，即使在線圈和外殼之間施加AC1.5kV、60Hz 的電壓1分鐘，也未觀察到異常。
溫度上升 在常溫常濕下額定運作後，採用電阻法測量繞組的溫度上升值為75℃以下。
耐熱等級 UL/CSA規格：105 (A)、EN規格：120（E）
過熱保護裝置 60 W型 阻抗保護
其他類型：內建熱保護器（自動重設型） 開放：120±5 °C，回歸：77±15℃
使用環境溫度 -10～+40℃（無凍結）
工作環境濕度 85%以下（無結露）

40 W、60 W

項目 規格
絕緣電阻 在常溫常濕下額定運作後，線圈與外殼之間外加DC500V高阻計的測量值有100 MΩ以上。
絕緣耐壓 在常溫常濕下額定運作後，即使在線圈和外殼之間施加AC1.5 kV 50 Hz或60 Hz 1分鐘，也未觀察到異常。
溫度上升 在常溫常濕下額定運作後，使用溫度計法測量馬達表面溫度上升值為45℃以下。
耐熱等級 120（E）
使用環境溫度 -10～+50℃（無凍結）
使用環境溼度 85%以下（無結露）

圓軸型的容許徑向載重、容許軸向載重

容許懸吊載重

馬達 容許懸吊載重 N
安裝尺寸 □ (mm) 出力軸直徑 φ (mm) 距出力軸前端
10 mm		 距出力軸前端
20 mm
42 5 40 -
60 6 50 110
70 6 40 60
80 8 90 140
90 10 140 200
12 240 270

容許推力載重

盡可能避免施加軸向載重。如果軸向載重不可避免，請使其保持在馬達重量的一半以下。

懸吊載重_軸向載重

安全規格

法規標準資料

有關法規和標準符合性的文件可以在產品詳情頁面的「資料下載」中下載。
（可供下載的文件類型因產品而異。）

全球法律、法規和標準的解釋可以在此處確認。

有關本公司各個產品品名遵守安全規格的資訊，請參閱此處 。

有害物質

產品不含任何超出RoHS指令（2011/65/EU、2015/863/EU）規定值的物質（10 種物質）。

系統構成
