感應馬達
5IK100VAS-ES3T2
馬達
| 產品類別 | 品名 | 單價未稅（網路商店優惠價） | 出貨日 |
|---|---|---|---|
| 馬達 | 5IK100VAS-ES3T2 | NT$4,730（NT$4,260） | 11個工作天（數量：1～5） |
附件
- 馬達: 無
規格

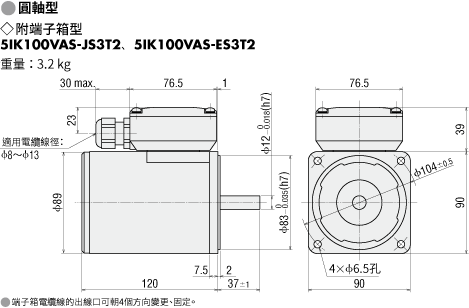

外形圖
資料下載
其他規格
一般規格
| 項目 | 規格 |
|---|---|
| 絕緣電阻 | 於常溫常濕下連續運轉後，以DC500 V高阻錶測量線圈與外框間時，測量值為100 MΩ以上。 |
| 絕緣耐壓 | 於常溫常濕下連續運轉後，在線圈與外框間施加AC1.5 kV 50 Hz或60 Hz 1分鐘亦無異常。 |
| 溫度上升 | 將減速機或等效散熱板*連接到馬達，並在常溫常溼下額定負載連續運轉後，採用的電阻法測量線圈溫度上升值為80°C以下。 |
| 耐熱等級 | 130（B） |
| 使用環境溫度 | -10～+40℃（無凍結） |
| 使用環境溼度 | 85%以下。（無結露） |
| 保護等級 |
附端子箱型 IP66（圓軸型安裝面除外） 導線型：IP20 電纜線型：IP40 |
注意事項
- 未內藏過熱保護裝置（熱保護器）。
過負載或於出力軸被拘束時，為防止馬達燒毀，請使用電磁開關器或變頻器的電子過熱保護功能。
以防止馬達燒毀。
- *散熱板尺寸（材質：鋁）
| 馬達類型（輸出） | 尺寸（mm） | 厚度（mm） |
|---|---|---|
| 30 W型 | 135 × 135 | 5 |
| 40 W型 | 165 × 165 | |
| 60 W型 | 200 × 200 | |
| 100 W型 | ||
| 200 W型 | 250 × 250 | 6 |
容許懸吊載重、容許推力載重
平行軸裝配型
| 品名 | 減速比 | 容許懸吊載重 N | 容許推力載重 N | |
|---|---|---|---|---|
| 距出力軸前端10 mm | 距出力軸前端20 mm | |||
| 4IK30 | 5～25 | 300 | 350 | 100 |
| 30～3600 | 450 | 550 | ||
| 5IK40 | 5～9 | 400 | 500 | 150 |
| 12.5～18 | 450 | 600 | ||
| 25～3000 | 500 | 700 | ||
| 5IK60 | 5～9 | 400 | 500 | 150 |
| 12.5～18 | 450 | 600 | ||
| 25～300 | 500 | 700 | ||
| 5IK100 | 5～9 | 400 | 500 | 150 |
| 12.5～18 | 450 | 600 | ||
| 25～180 | 500 | 700 | ||
| 7IK200 | 5～20 | 700 | 860 | 200 |
| 30～100 | 1400 | 1700 | 400 | |
圓軸型
| 品名 | 容許懸吊載重 N | 容許推力載重 N | ||
|---|---|---|---|---|
| 距出力軸前端10 mm | 距出力軸前端20 mm | 感應馬達 可逆馬達 |
附電磁剎車馬達 | |
| 4IK30 | 90 | 140 | 15 | － |
| 5IK40 | 140 | 200 | 20 | － |
| 5IK60 | 240 | 270 | 20 | 14 |
| 5IK100 | 240 | 270 | 20 | 17 |
| 7IK200 | 320 | 350 | 30 | － |
建議的電磁開關器
連接馬達電源時，請務必連接電磁開關。
請使用以下產品清單中的電磁開關或同等產品。
過熱繼電器的整定電流，請設定並使用馬達的額定電流。
關於馬達的額定電流，請確認各產品的規格。
富士電機機器制御株式会社製
| 品名 | 品號 | |
|---|---|---|
| 平行軸裝配型 圓軸型 |
直交軸中空戟齒輪減速機 | |
|
4IK30
5IK40 |
4IK30VKJS、4IK30VKES
5IK40VKJS、5IK40VKES |
SC11AAN-□10TD |
| 5IK60 | - | SC11AAN-□10TF |
| 5IK100 | 5IK100VKJS | SC11AAN-□10TH |
| - | 5IK100VKES | SC11AAN-□10TG |
| 7IK200 電壓 200-240 V | 7IK200 電壓200-240V | SS11AAN-□10TK |
| 7IK200 電壓380-415V | 7IK200 電壓380-415V | SS11AAN-□10TH |
- *在型號中的方框□處指定表示線圈代碼的字母。
請使用線圈代碼與馬達額定電壓對應的產品。
| 額定電壓 | 線圈代碼 | |
|---|---|---|
| 50 Hz | 60 Hz | |
| 200V | 200～220 V | 2 |
| 200～220 V | 200～240 V | M |
| 200～240 V | 240～260 V | P |
| 346～380 V | 380～420 V | S |
| 380～400 V | 400～440 V | 4 |
| 415～440 V | 440～480 V | T |
三菱電機股份有限公司製
| 品名 | 品號 | |
|---|---|---|
| 平行軸裝配型 圓軸型 |
直交軸中空戟齒輪減速機 | |
|
4IK30
5IK40 |
4IK30VKJS、4IK30VKES
5IK40VKJS、5IK40VKES |
MSO-T10 0.24A 200V AC200V |
| 5IK60 | - | MSO-T10 0.35 A 200 V AC200 V |
| 5IK100 | 5IK100VKJS、5IK100VKES | MSO-T10 0.5 A 200 V AC200 V |
| 7IK200 電壓200-240V | 7IK200 電壓200-240V | MSO-T10 0.9 A 200 V AC200 V |
| 7IK200 電壓380-415V | 7IK200 電壓380-415V | MSO-T10 0.5 A 400 V AC400 V |
與變頻器一併使用時
與變頻器組合使用時，變頻器的設定頻率條件如下。
有關馬達設定和注意事項，請參閱使用說明書。
| 種類 | 品名 | 頻率 |
|---|---|---|
| 直交軸中空戟齒輪減速機 | 4IK30 | 100Hz以下 |
| 5IK40 | 80Hz以下（減速比10是60Hz以下） | |
|
5IK100 7IK200 |
120Hz以下 | |
| 平行軸減速機GV減速機 圓軸型 |
4IK30
5IK40 5IK60 5IK100 7IK200 |
120Hz以下 |
系統構成
電纜線、周邊機器
5IK100VAS-ES3T2
和選擇的周邊機器
您可以透過點選品名欄將其新增至「網路商店報價、訂購」。
本產品和周邊機器
