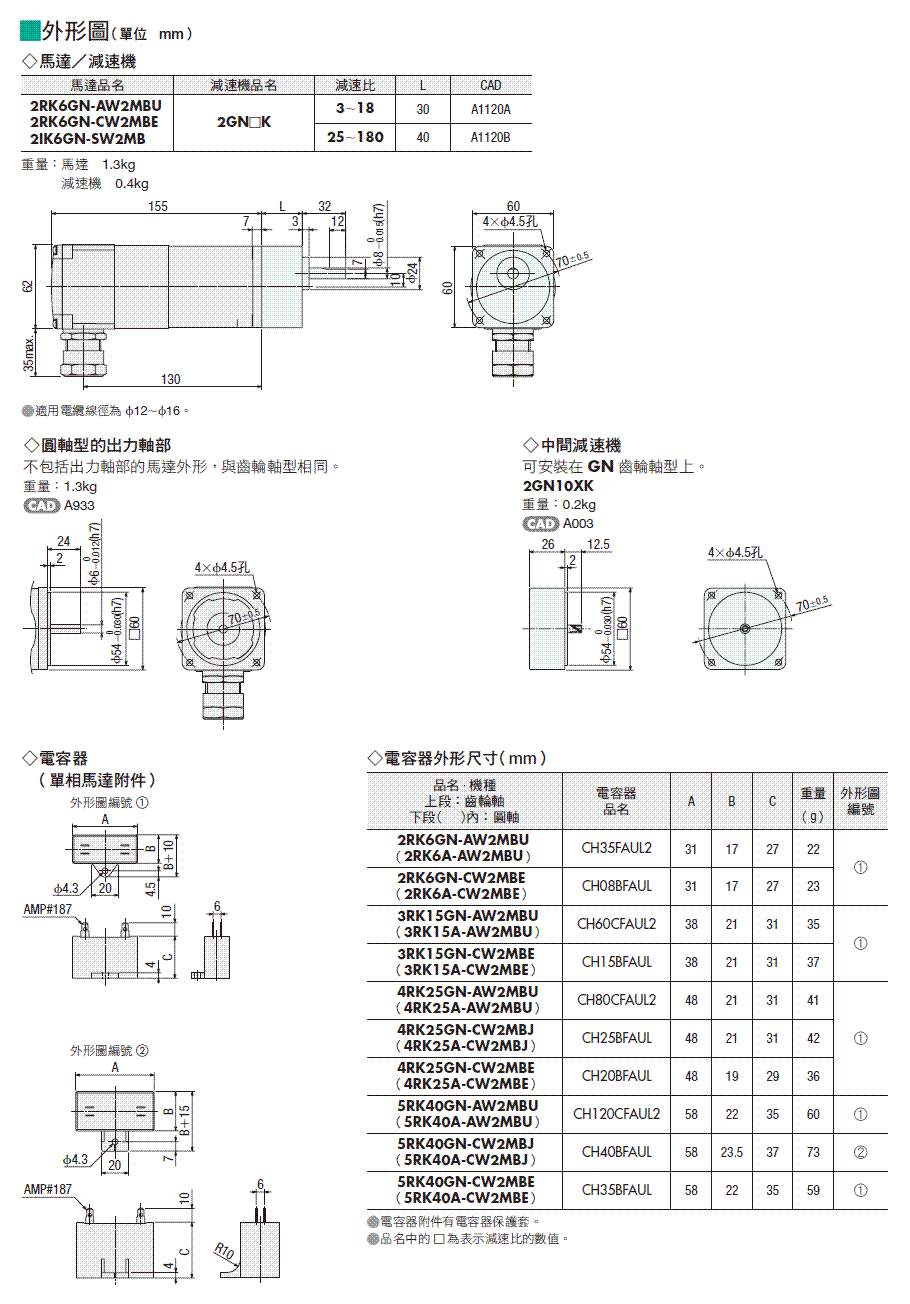

外形圖

馬達

馬達

資料下載

其他規格

一般規格

項目	規格
絕緣電阻	在常溫常溼下額定運作後，線圈與外殼之間外加DC500V高阻計的測量值有100 MΩ以上。
絕緣耐壓	在常溫常溼下額定運作後，即使在線圈和外殼之間施加AC1.5kV、50Hz的電壓1分鐘，也未觀察到異常。
溫度上升	將減速機或等效散熱板*連接到馬達，並在常溫常溼下連續額定運轉後，採用電阻法測量繞組溫度上升值為 80°C 以下。（三相型70°C以下）
耐熱等級	130（B）
過熱保護裝置	60 W型：阻抗保護 其他類型：內建熱保護器（自動重設型）開放：130±5°C，回歸：90±15℃（40W型：82±15℃）
使用環境溫度	單相100V，單相200V、三相200V：-10～+50℃（無凍結） 其他電壓：-10～+40℃（無凍結）
使用環境溼度	85%以下（無結露）
保護等級	IP65（圓軸型安裝面除外）

• *散熱板尺寸（材質：鋁）

馬達類型(輸出)	尺寸(mm)	厚度(mm)
60 W型	115×115	5
15 W型	125×125
25 W型	135×135
40 W型	165×165

圓軸型的容許徑向載重、容許軸向載重

容許懸吊載重

馬達		容許懸吊載重 N
安裝尺寸 □ (mm)	出力軸直徑 φ (mm)	距出力軸前端 10 mm	距出力軸前端 20 mm
42	5	40	-
60	6	50	110
70	6	40	60
80	8	90	140
90	10	140	200
	12	240	270

容許推力載重

盡可能避免施加軸向載重。如果軸向載重不可避免，請使其保持在馬達重量的一半以下。

安全規格

法規標準資料

有關法規和標準符合性的文件可以在產品詳情頁面的「資料下載」中下載。
（可供下載的文件類型因產品而異。）

全球法律、法規和標準的解釋可以在此處確認。

有關本公司各個產品品名遵守安全規格的資訊，請參閱此處 。

有害物質

產品不含任何超出RoHS指令（2011/65/EU、2015/863/EU）規定值的物質（10 種物質）。

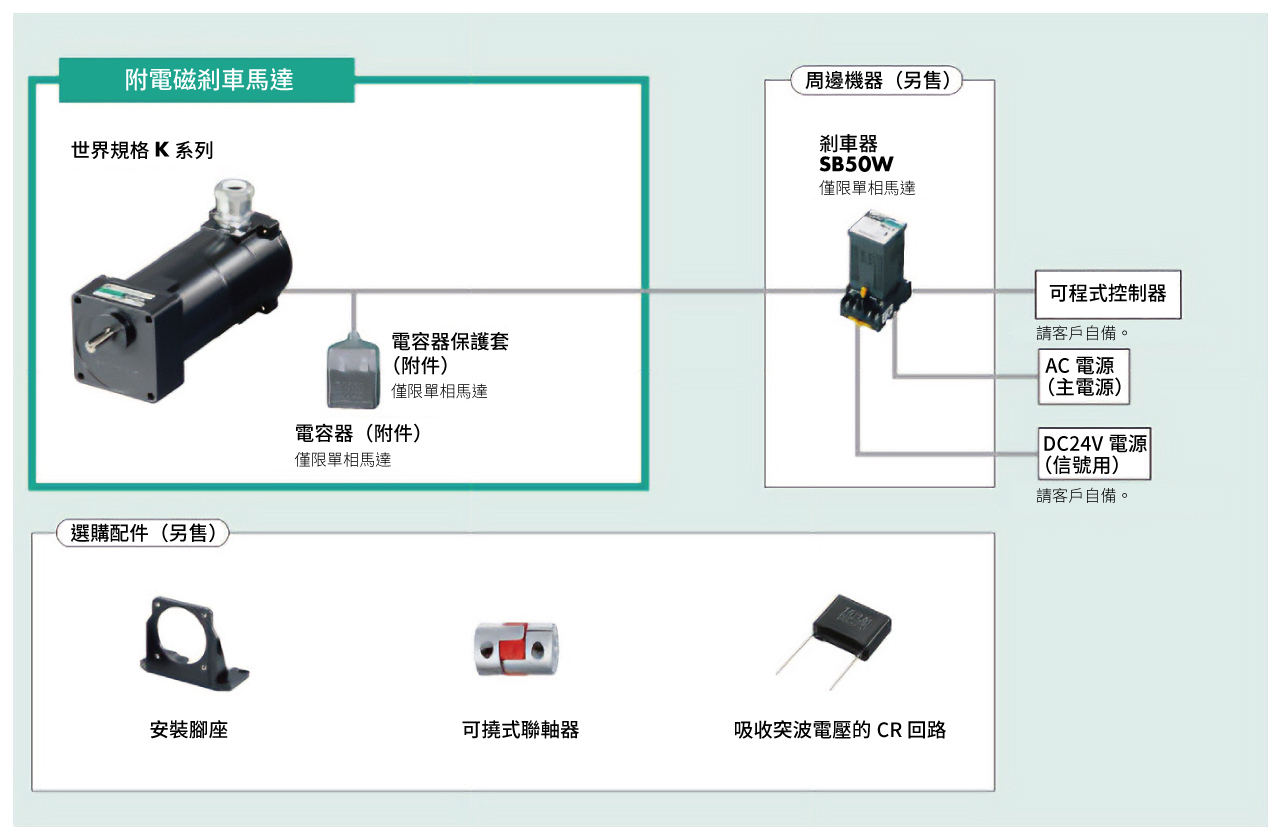

系統構成

電纜線、周邊機器

2IK6A-SW2MB
和選擇的周邊機器
