中空旋轉平台 DGII系列
DG130R-ARAA2-3
作動器／回路
該產品已不再銷售
| 產品類別 | 品名 | 單價未稅 | 出貨日 |
|---|---|---|---|
| 作動器／回路 | DG130R-ARAA2-3 | - | 停止生產的產品（2025.3.31 停止生產） |
附件
- 模組產品, 回路, 馬達用電纜線 (3 m), 輸出入信號用連接器, 回生電阻輸入/主電源輸入端子用連接器, DC24 V電源輸入/回生電阻過熱輸入連接器, 連接器接線把手
規格
外形圖
作動器
回路
檢知器安裝外形圖
資料下載
其他規格
輸出平台的解析度 (最小移動量) 的設定
在沒有機械減速機構的情況下，可以透過設定電路部分中的[4 ： D0/D1] 和 [3 ： CS0/CS1]開關，來改變馬達的解析度。
馬達部分的解析度[P/R]和輸出平台每轉一圈的最小移動量[°]如下。
[4 : D0][3 : CS0]→1,000[P/R], 0.02[°]（出廠設定）
[4 : D0][3 : CS1]→10,000[P/R], 0.002[°]
[4 : D1][3 : CS0]→500[P/R], 0.04[°]
[4 : D1][3 : CS1]→5,000[P/R], 0.004[°]
透過一起設定電路的電子減速機（B和A1），可以如下改變輸出平台的最小移動量。
（設定範圍： : 0.002~0.2 [˚]）
\(\begin{align}\text{Minimum Step Angle of Output Table}[^\circ] = \frac{360[^\circ]}{ 18 \times \text{Resolution} \times (\text{Electronic gear B/Electronic gear A1})} \end{align}\)
- 有關電子減速機的詳細說明，請參閱AR系列使用手冊。
- 您也可以使用技術支援工具幫助您設定電子減速機。
模組產品部 一般規格
| 安裝馬達 | AR系列搭載 AC電源輸入 | |
|---|---|---|
| 耐熱等級 | 130（B） | |
| 絕緣電阻 | 當在以下位置之間以DC500 V高阻錶測量，測量值為100 MΩ以上：
|
|
| 絕緣耐壓 | 如以下所示，施加1分鐘亦未發現異常。
|
|
| 使用環境 （使用時） |
環境溫度 | 0~+50℃（無凍結） 當安裝了原點檢知器套件周邊機器（附件）時：0～+40℃（無凍結） |
| 環境溼度 | 85%以下。（無結露） | |
| 環境 | 無腐蝕性氣體或灰塵。不得接觸水、油或其他液體。 | |
注意事項
- 切勿在模組產品和電路連接時進行絕緣電阻測試或絕緣耐壓測試。
回路部規格
| 定位功能內藏型 | 脈波列輸入型 | ||
|---|---|---|---|
| 最大輸入脈波頻率 | − | 上位控制器的Line Driver輸出：500 kHz（Duty50%時） 上位控制器開集極輸出：250 kHz（Duty50%時）*1 負邏輯脈波輸入（初始值） |
|
| 定位資料組數 | 64點 | − | |
| 定位運轉 | 單獨運轉 | ◯ | − |
| 連結運轉 | ◯ | − | |
| 連結運轉 2 | ◯ | − | |
| 順序運轉 | ◯ | − | |
| 直接運轉 | ◯ | − | |
| 連續運轉 | ◯ | − | |
| JOG運轉 | ◯ | − | |
| 原點復歸運轉 | ◯ | − | |
| 測試運轉 | ◯ | ◯*2 | |
| 資料設定器 OPX-2A |
◯ | ◯ | |
| 支援軟體 MEXE02 |
◯ | ◯ | |
- *1
- 使用通用電纜線（CC36D1E）（另售）時的值。
- *2
- 透過擴充功能設定(MEXE02)
馬達部 一般規格
|
|
AC電源輸入 | DC電源輸入 | |||
|---|---|---|---|---|---|
| 內藏定位功能型 | 脈波列輸入型 | 內藏定位功能型 | 脈波列輸入型 | ||
| 絕緣電阻*1 |
|
|
− | ||
| 絕緣耐壓*2 |
|
|
|
− | |
| 使用環境 （使用時） |
環境溫度 | 0~+55℃*3
（無凍結） |
0~+50℃*3
（無凍結） |
0～+50 ℃ （無凍結） |
|
| 環境溼度 | 85%以下。（無結露） | ||||
| 環境 | 無腐蝕性氣體或灰塵。不得接觸水、油或其他液體。 | ||||
| 保護等級 | IP10 | IP20 | IP10 | IP20 | |
- *1
- 使用DC 500V 高阻錶測量表中兩點之間的值為100MΩ以上。
- *2
- 在表中所示條件下施加1分鐘無異常。
- *3
- 當安裝相當於200×200mm、厚度2mm的鋁板同等或以上的散熱板時
注意事項
- 切勿在模組產品和電路連接時進行絕緣電阻測試或絕緣耐壓測試。

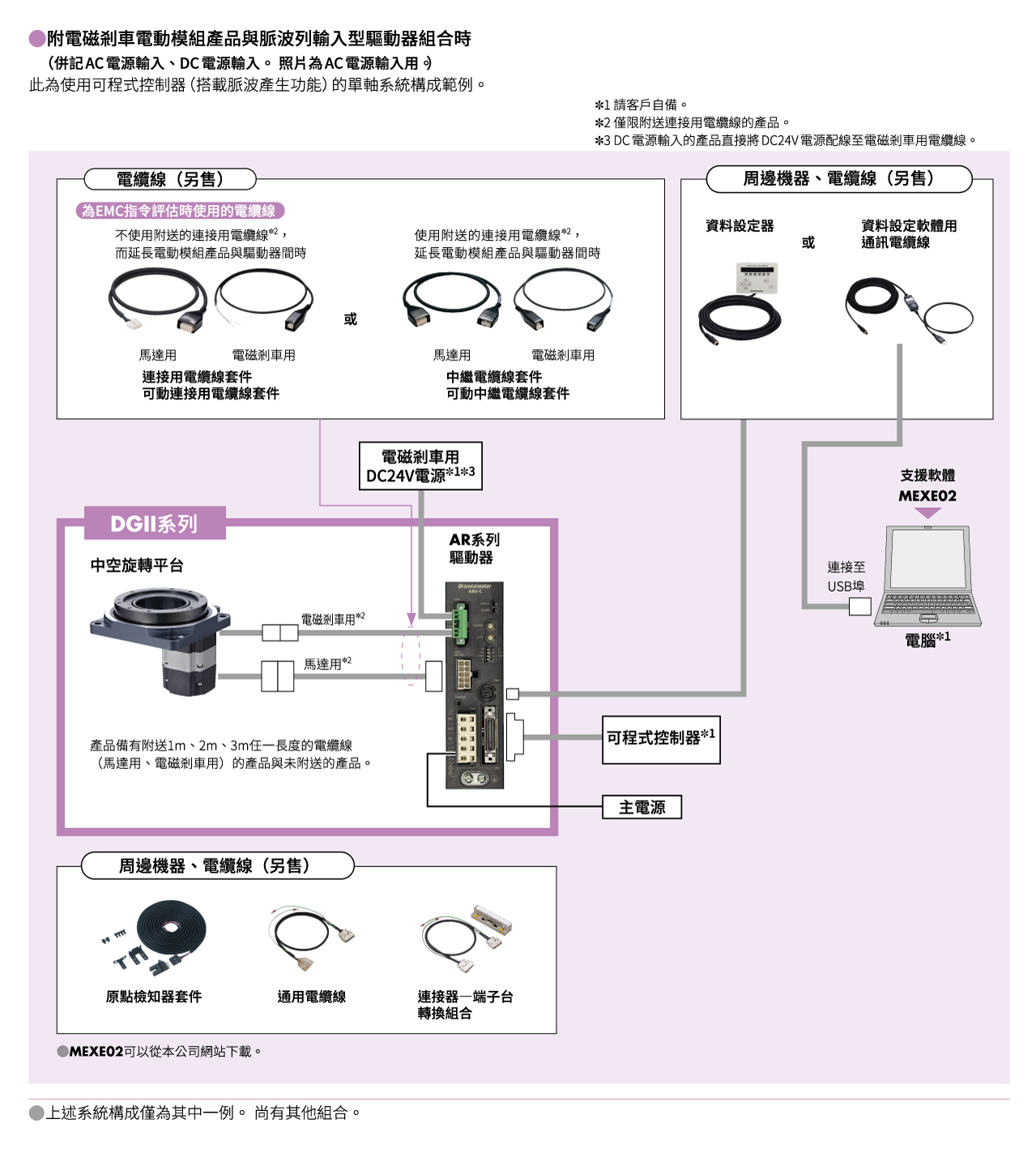

系統構成
電纜線、周邊機器
您可以透過點選品名欄將其新增至「網路商店報價、訂購」。
