技術手冊　無刷馬達篇

截至 2019 年 1 月的資訊。

無刷 DC 馬達在速度可控性和節能方面非常出色。相較於使用變頻器和點弧角控制來控制感應馬達速度的方法，無刷馬達可以在低速旋轉到高速旋轉的更大速度範圍內使用。此外，由於在轉子中使用永久磁鐵，而且不需像感應馬達一樣將電流導入轉子，因此無刷 DC 馬達不僅外型小巧，同時還具有高輸出和高效率的特點。

本文件從馬達的結構上解釋了工作原理。了解AC調速馬達和變頻器的區別，並將它們正確地用於調速馬達。

目錄

前言

  • 1.無刷馬達類型
    • 1.1.內轉子型
    • 1.2.外轉子型
    • 1.3.盤型轉子型
  • 2.無刷馬達的結構和原理
    • 2.1.直流馬達的結構和旋轉原理
    • 2.2.無刷馬達的結構和旋轉原理
    • 2.3.無刷馬達的主要元件
  • 3.無刷馬達驅動方式
    • 3.1.馬達驅動方式
    • 3.2.驅動方式和馬達轉矩
    • 3.3.電流控制方法
  • 4.無刷馬達的控制原理
    • 4.1.基本驅動回路配置和角色
    • 4.2.速度控制方法
    • 4.3.高精度驅動回路配置和角色
    • 4.4.轉矩控制方法
    • 4.5.剎車（再生運轉）
  • 5.無刷馬達中使用的技術
    • 5.1.廣泛的速度控制範圍（低速運轉）
    • 5.2.廣泛的速度控制範圍（高速運轉）
    • 5.3.高精度速度控制
    • 5.4.穩定停止位置
    • 5.5.高效率、節能
    • 5.6.小型且輕量的馬達
  • 後記
注意 這裡僅列出部分內容。
欲了解更多信息，請下載下面的 PDF。
下載全文

1 無刷馬達類型

無刷馬達結合永久磁鐵、線圈、磁極檢知器及驅動回路，以執行馬達的功能。由於機構上的限制較少，因此可設計出多種 針對特定目的優化結構的專用馬達。我們將針對其中最具代表性的結構與特徵進行說明。

1.1 內轉子型

轉子位於定子內部，永久磁鐵安裝在轉子的表面上。由於轉子直徑小，慣性慣量小，因此加速和減速響應性極佳。此外，由於定子位置接近馬達表面，因此散熱性良好，使馬達具有外型小巧且高輸出的特性。
這是無刷馬達的典型配置，它們的用途非常廣泛。東方馬達的無刷馬達為內轉子型。

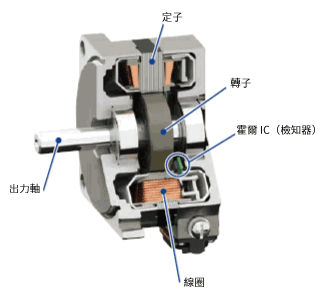

內轉子型
圖1.1 內轉子型

您可以下載 PDF 格式的本主題全文。
