特徵 | 小型電動缸 DRLⅡ系列/CVD系列 RS-485通訊型

小型電動缸的特徵

零件數量和所需組裝時間顯著減少

在輕巧的機體中集中收納直動機構。
不再需要準備自行組裝的零件，因此可縮短設備設計和選用零件的時間。
此外，可減少組裝和調整安裝精度的時間，有助於提高客戶的生產效率。

小型、輕量

在這個結構中，轉子中空化，滾珠螺桿容納在其中。
不再需要一些客戶準備的零件，例如聯軸器和滾珠螺桿軸承，從而實現小型化和輕量化的設計。

高精度定位

結合滾珠螺桿螺帽與中空轉子

透過組合聯軸器剛性等的零件，可減少齒隙影響，實現高精度定位。

關於內部結構

DRLII 系列具有中空轉子部分，可在內部容納滾珠螺桿。滾珠螺桿螺帽隨著中空轉子的旋轉而旋轉，透過在滾珠螺桿末端安裝止轉機構^* ，使滾珠螺桿軸進行直線運動。
滾珠螺桿有兩種：用於微小進給和高精度定位的精密滾珠螺桿，以及用於可靠的一般定位的轉造滾珠螺桿。
滾珠螺桿軸安裝在中空轉子內，確保在較短的總長度內獲得最大行程。此外，滾珠螺桿螺帽週邊設有大直徑軸承，可直接承受直線運動時產生的較大軸向載重。

* 不需要附導軌型、工作台型。

採用步進馬達，精準停止

DRLII系列使用步進馬達。

步進馬達1step增量的定位精度很高，可以精確地向前或向後移動。另外，由於不會發生停止時軸的微小振動，因此也可以精確地保持停止位置。

從 3 種類型中選擇適合應用的類型

系列	附導軌型時	工作台型	無導軌型
外觀圖

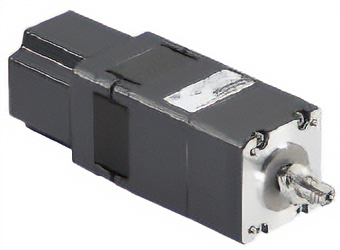

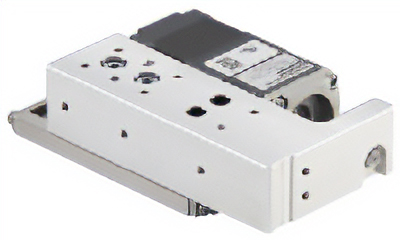

外觀圖	本產品附加可將負載固定在小型電動缸上的導軌。直接安裝負載很簡單。	本產品附加可將負載固定在小型電動缸上的導軌。直接安裝負載和本體很容易，限制可動部高度，方便運輸。	該產品可直接組裝在客戶的設備中，或它可以使用於設備的負載搬運用導軌中輕巧的推力軸。
