激磁時序信號（TIM輸出）

此信號表明激磁程序處於初始狀態，並作為驅動器的功能設置。馬達每次旋轉 7.2°時輸出。

當電源輸入步進馬達時，就會激磁特定的馬達線圈來固定軸。

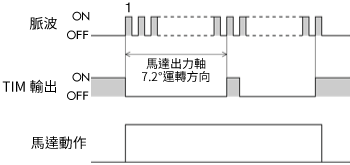

此時的激磁稱為初始激磁狀態。當輸入脈波時，激磁時序信號（TIM輸出）會因不再處於初始激磁狀態而關閉。
當馬達軸旋轉7.2°時，激磁程序再次處於初始激磁狀態。
因此，馬達軸每轉一圈，激磁時序信號（TIM輸出）共會輸出50次（360°÷7.2° =50次）。
