有馬達能使用變頻器來驅動嗎？

•

  達弟，你從剛才就在看公司網站，是在找什麼嗎？

•

  我在找跟變頻器有關的內容。有客戶問我「有馬達能使用變頻器來驅動嗎？」。我記得好像在公司網站上看過……

•

  相關內容在Q&A喔。

•

  太厲害了，謝謝馬姐！我看看……是這個吧，No. 234「單相馬達能以變頻器驅動嗎？」原來三相馬達可以用變頻器控制，單相馬達卻不能啊。

•

  是啊。這是很常被客戶問到的問題，你要好好記住喔。

•

  我知道了！我打算回覆客戶「只要是三相馬達就能使用變頻器控制」，還有其他需要一起告知客戶的資訊嗎？像是配線方法之類的，還有像是變頻器，其實也分很多種吧？

•

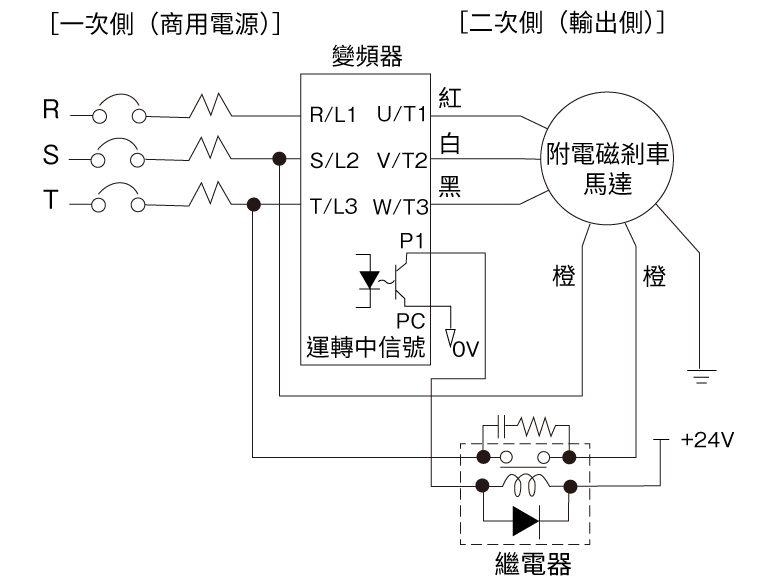

  你能考慮到這些非常好，不過三相馬達的配線不會很難，只要將3條導線接上變頻器的二次側（輸出側）就OK了，而且不管哪條線接哪個口都沒問題。



•

  真的好簡單！那麼保險起見，我回覆客戶時會順便告訴他配線的事。

•

  達弟，雖然配線也很重要，但其實對於使用變頻器的客戶，我更希望你告訴他們另一個重點。

•

  是什麼啊？

•

  就是跟變頻器組合時的特性資料。你知道公司網站上有與其他公司產品的組合與連接 吧？

•

  是。我跟客戶說明如何在馬達上安裝PLC或人機介面的時候經常會看，不過我沒有注意到有變頻器。

•

  我們有在網站上公開組合特性資料，包含東方馬達KⅡS系列搭配台灣三菱電機股份有限公司、台灣富士電機股份有限公司，以及台灣安川電機股份有限公司所製造變頻器時的資料。那你知道為什麼我希望你告知客戶這個資訊嗎？

•

  嗯……為什麼啊？

•

  因為馬達特性會因為組合的變頻器及其參數設定而改變，所以你覺得為什麼呢？

•

  是因為客戶很難在購買前就得知確切的馬達特性吧。所以連組合資料與其參數設定示例都公開在網站上了呢。

•

  沒錯。如果客戶不知道馬達特性的話應該也不放心，所以請你務必要介紹這一點喔。

•

  那個～馬姐，這份組合資料的轉速─轉矩特性圖，好像跟以往看到的AC馬達特性圖不同耶。

•

  是的，我們一起看一遍吧。請看圖1。首先，橫軸是馬達的轉速，單位是r/min，縱軸是60 Hz時的額定轉矩比率喔。



•

  比率啊，也就是說，如果要求出實際的轉矩，必須先確認使用的馬達在60 Hz時的額定轉矩。

•

  沒錯。雖然三相馬達可以依頻率來調整速度，但並非在所有速度下都能100 %使用。

•

  確實當頻率超過60 Hz以後，比率就開始下降了呢。

•

  所以我們將使用時不會發生問題的範圍標示為「可運轉範圍」，也就是圖1的紅色範圍。這是可以讓馬達連續運轉的範圍。

•

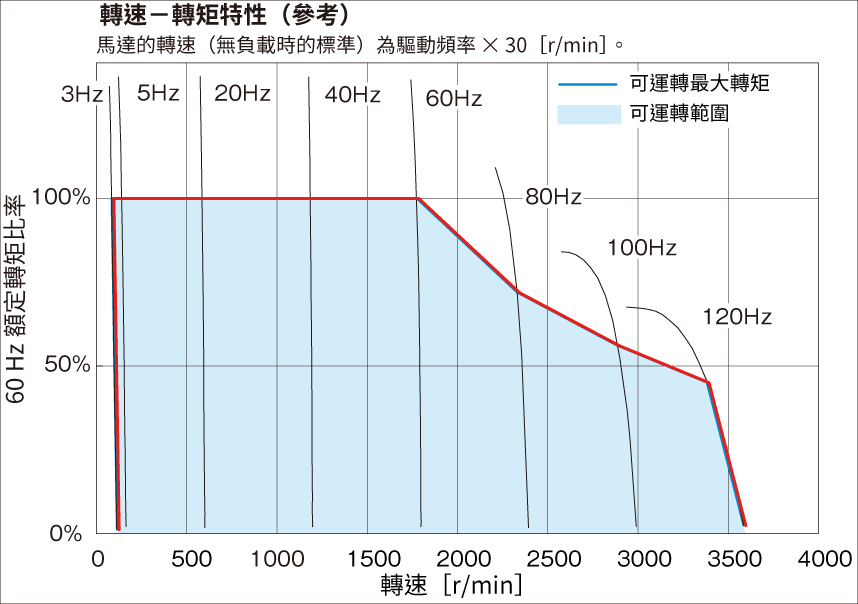

  原來如此。這樣的話，圖2的紅線就是各轉速的上限嗎？

•

  沒錯。我們稱為「可運轉最大轉矩」，是馬達組合變頻器能輸出的轉矩最大值喔。



•

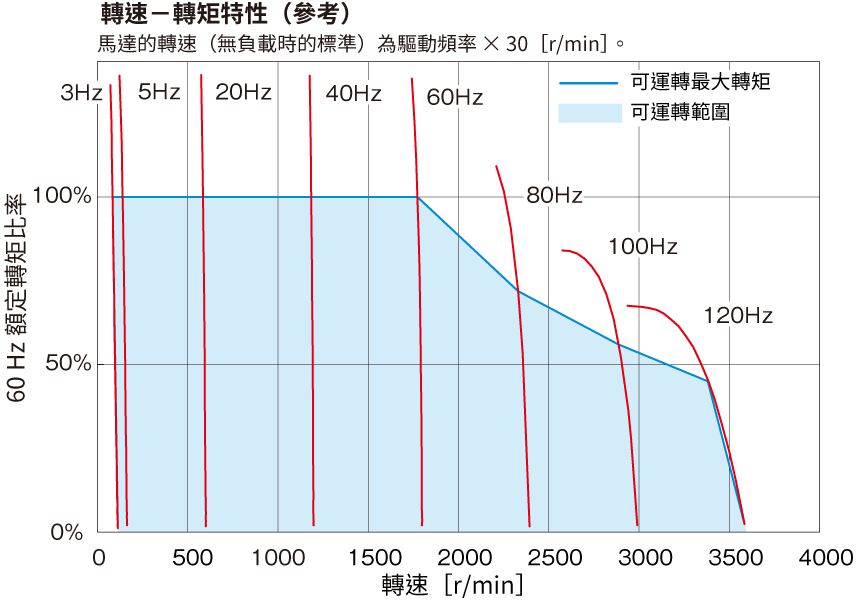

  所以只要想使用的速度和轉矩都在這個範圍內就沒有問題了！我還有一個問題，圖3直條的紅線究竟是什麼啊？



•

  這是用來表示不同驅動頻率下的特性。

•

  ……什麼意思啊？

•

  我以120 Hz為例來說明吧。請看圖4。轉矩比率為0 %（無負載）時，馬達轉速約為3600 r/min；比率約45 %時就下降到了3400 r/min附近，你有看出來嗎？



•

  真的耶，跟其他幾條特性曲線相比，變動也非常大。相同轉矩下20Hz的線條就很直，所以速度也很穩定，在120 Hz下使用的話速度就會變動，所以得很注意才行呢。

•

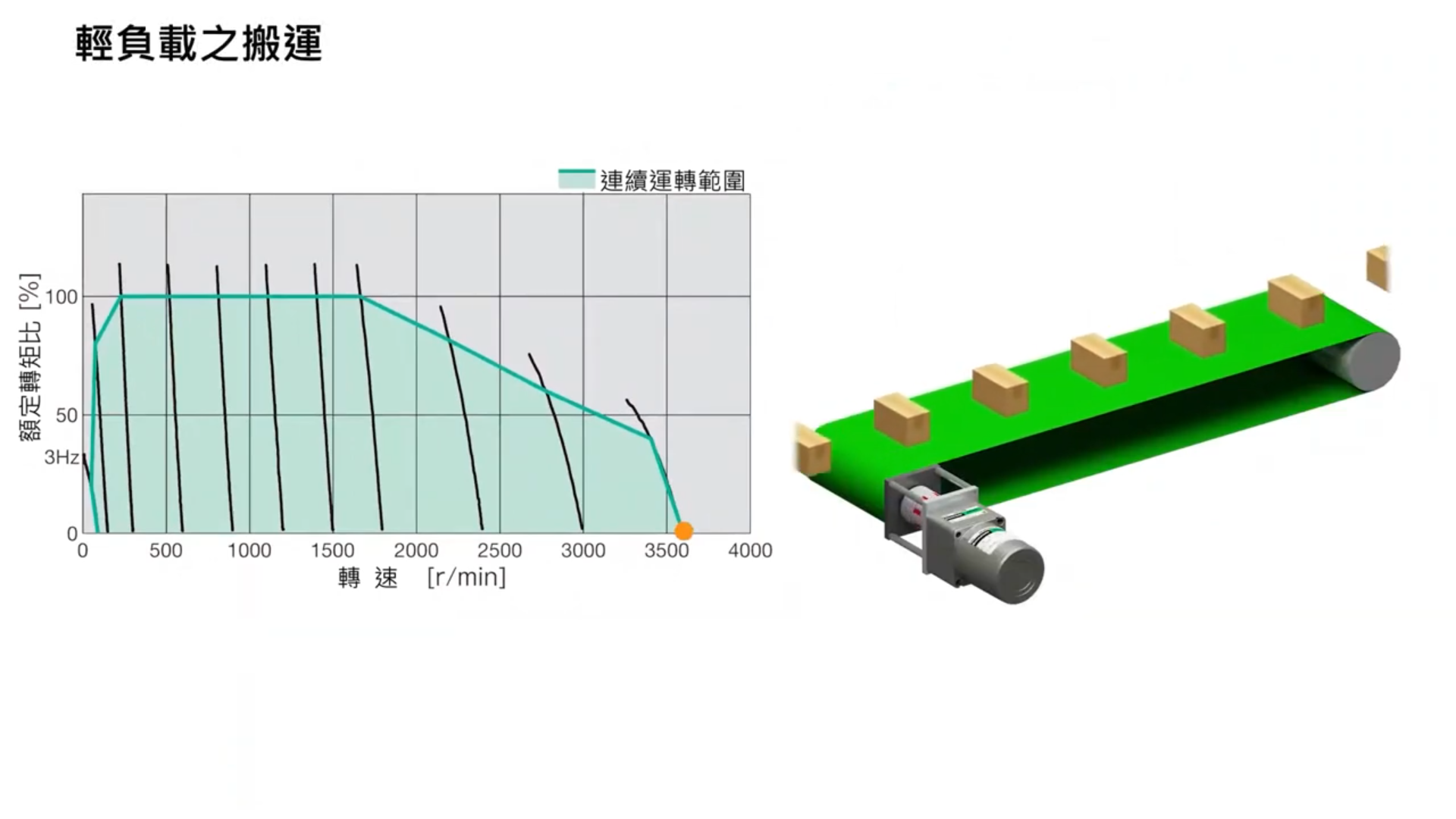

  達弟，就是這樣沒錯唷。看完這支影片你應該會更有概念，這是利用變頻器控制馬達，並用於輸送帶的影片。邊看邊思考輸送帶與特性圖的關聯吧！



•

  我懂了！特性會因為使用條件和頻率不同而改變。我會確實向客戶介紹的，如果是三相220 V的AC馬達就可以使用變頻器控制，還有關於特性的注意事項！

•

  拜託你囉！
