如何看懂AC調速馬達的轉速─轉矩特性圖？

嗯……

怎麼了嗎？是來自客戶的洽詢嗎？

是啊。客戶要求我幫忙挑選AC調速馬達，我確認了轉矩特性圖之後，發現看不太懂 …

看來你學得還不夠喔！那麼，來確認看看AC調速馬達的轉速－轉矩特性吧。

這張特性圖的哪個部份看不懂呢？

老實說，線這麼多，根本不知道該從哪裡開始確認啊。

真拿你沒辦法。那麼，我來依序說明吧。

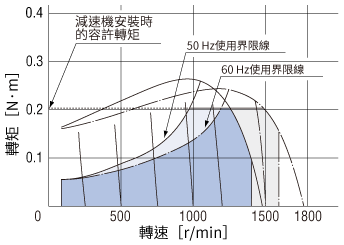

首先，從圖1當中，只將馬達原本可產生的轉矩特性抽出，就如同圖2所示（電源頻率：60 Hz時）。

就圖2來看，若是在（A）的範圍內，就可以使用吧！？

你太天真了，達弟！

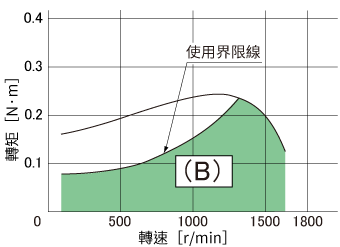

確實，馬達可產生的轉矩是在（A）的範圍，但如圖3所示，
有所謂的『使用界限線』喔! 關於轉矩，必須在此使用界限線以下的（B）範圍內使用喔。

為何原本應產生的轉矩無法使用呢？

這是因為若以使用界限線以上的轉矩運轉，將造成馬達過熱。
此使用界限線是表示『在不超過馬達容許溫度的狀態下可連續運轉的界限』。這表示若在此範圍內，即使連續（可逆馬達為30分鐘）使用，也不會形成導致故障的溫度（馬達外殼溫度為90℃）。

な原來如此。也就是說，在選用馬達時，『必須以使用界限線以 下的轉矩值選用』囉。
那我要趕快來選用看看！！

等一下，達弟！『減速機安裝時的容許轉矩』的說明還沒有結束啊！

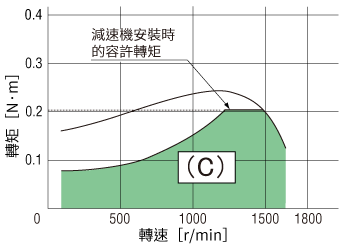

你看一下圖4。

減速機安裝時的容許轉矩是指組合減速機後的馬達出力軸容許轉矩值喔。若超過此值，減速機壽命將會縮短，或是容易損壞。
因此，AC調速馬達可使用的範圍是（C）喔。減速機出力軸的容許轉矩依減速比而有不同，因此要參考目錄或網站內容仔細確認喔。

好的！我已經知道要怎麼看轉矩特性圖了，我會再試著重新與客戶的條件比對看看。
