AC馬達無法運轉時，該怎麼辦？

達弟，客戶的問題無法解決嗎？

是啊！購買單相感應馬達的客戶表示馬達不會動。但是尚未安裝負載，配線也遵照接線圖的指示。
因為才剛購買，應該不是故障，那麼我還可以確認什麼其他項目嗎？

達弟有清楚掌握客戶的狀況喔！這時候可以使用萬用電錶確認以下3點，即可找出原因喔！

① 施加電壓與電容器端子間電壓
② 延長電纜線是否導通
③ 馬達線圈電阻

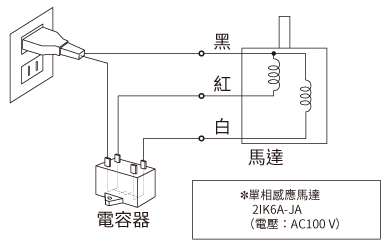

單相感應馬達的接線圖如下所示。應該使用萬用電錶確認何處呢？

首先就從①施加電壓與電容器端子間電壓開始確認吧！
可利用下圖的萬用電錶 A 確認電壓是否已施加至馬達。萬用電錶應選擇『測量交流電壓的模式：V～』進行測量。若正確連接，萬用電錶A的電源電壓為 AC110V。

原來如此。接著以萬用電錶B確認電容器端子間電壓。

在此之前想確認一下，你還記得電容器的功能嗎？

這個嘛～，你好像有教過我．．．

我確實有教過你喔！電容器的角色是以下二項：

(1) 決定運轉方向
(2) 增加馬達的起動轉矩及運轉轉矩。

不好意思．．．我會好好複習的！

你要好好記住喔！測量電容器的端子間電壓，即可確認是否已連接電容器。若已正確連接，則未安裝萬用電錶B時，將達到電源電壓的約 1.7 倍。（以額定轉矩驅動時為 1.4 倍）

我了解了！。

確認電容器是否已連接的方法，還可以試著用手轉動馬達出力軸。如果未連接電容器，手轉出力軸時馬達就會順著施力的方向開始運轉。

這樣就算沒有萬用電錶也能確認了！我會記下來！

接著確認②延長電纜線是否導通？這是要確認連接馬達的電源線有無斷線。
記得要先關掉電源才能進行此項確認。

將插頭從插座上拔下來就可以了吧？

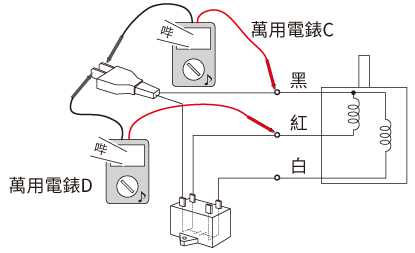

沒錯。接著萬用電錶請選擇『測量導通的模式：♪』，參照下圖測量。

我明白了！

有關電容器間電壓的測量方法有相關的影片，可以引導第一次進行測量的人哦。影片中實際使用測試器來測量電容器間電壓，同時解釋步驟。

點此觀賞影片，電容器間電壓測量以及有無電容器造成的運動差異。

最後要確認③馬達線圈是否正常。
測量線圈電阻，就可以知道馬達內部的線圈是否正常。

也就是要檢查馬達有無損壞吧？

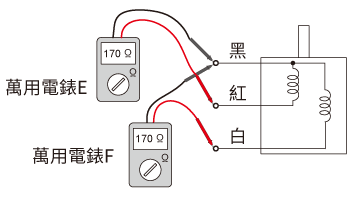

測量線圈電阻時，應拆下電容器和電纜線，只留下馬達。萬用電錶選擇『測量電阻值的模式：Ω』，參照下圖測量。

謝謝馬姐，那我要趕快來向客戶確認！

等一下，達弟。你知道網站上有刊載故障檢修的資訊嗎？

嗯……我不知道，不好意思。

除了像這次無法運轉之外，網站上也刊載了發生運轉方向異常，或是出現異常高溫、聲響時該如何確認的方法喔。

原來是這樣啊！我會在回覆客戶時，向客戶說明馬姐教過的內容，並介紹故障檢修的資訊！
