如何在中空軸型減速機上安裝負載軸？

馬姐，妳遲到了！我已經等很久了！

會議時間延長了。你今天怎麼了？

一位客戶問我，「如何將負載軸安裝到中空軸型減速機上？」
此外，我還被問到：「需要墊襯嗎？」 但我不太會解釋...

中空軸型無法看到內部的情況，難怪難以想像呢。

我還檢查了目錄中的說明和插圖，發現安裝時需要插銷板、孔止動圈和墊襯等物品。
但我不太明白有什麼必要。

原來如此啊。首先，你知道如何連接負載軸嗎？

有兩種方法：使用插銷板或止動圈。

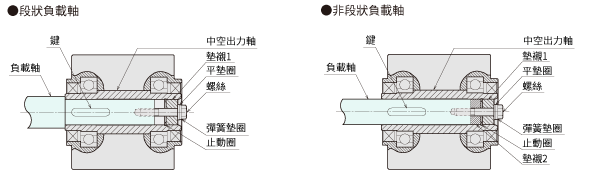

沒錯。負載軸的形狀不同，但實際的安裝方法差異不大。
仔細查看目錄中的圖表。

真的耶！如果負載軸不是階梯形狀，唯一的區別是負載軸和止動圈之間有一個墊襯！

最近使用插銷板似乎更受歡迎。
有一個表格總結了每個組件的作用，請看一下。

我懂了！它們確實發揮了作用。

至於「我需要墊襯嗎？」這個問題，其實這些墊襯非常重要。

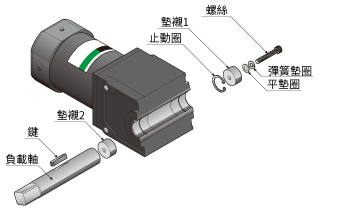

從上圖中可以看出，止動圈的內徑較大，因此，如果沒有它，將負載軸固定到位的螺栓和平墊圈就不會卡住並導致它容易脫落。
我也經常聽到這樣的問題：「我應該把鍵放在哪裡？」

很難決定要放在右邊還是放在左邊...

在上圖中，鍵位於減速機的左側，但它可以在任何地方，只要將鍵連接到減速機並安裝在空心軸內即可。

原來是這樣！
我馬上去跟客戶說明！

等一下，達弟。也請介紹一下新推出的KII系列AC馬達直交軸減速機型。

當然！沒有理由不介紹這一款兼具「高轉矩」、「高強度」和「實惠價格」這三個特點的新產品。

好的，那麼你準備好向客戶正確說明了嗎？

當然囉！
啊、我有點得意忘形了...
