SINK、SOURCE是什麼呢？
本專欄將以簡單易懂的形式，透過不同的連接例，介紹Sink邏輯輸出與Source邏輯輸出之間的差異。
Sink邏輯和Source邏輯的差異①接線方法
-
實際上，Sink 邏輯與 Source 邏輯各自使用的控制輸出機器不同，可大分為以下兩種，結線各不相同喔。
【圖1】Sink 邏輯…NPN電晶體（主要以國內使用居多）

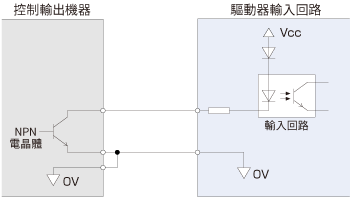

【圖2】Source 邏輯…PNP電晶體（主要以海外使用居多）【圖1】Sink邏輯連接例
輸入回路連接至電源＋側（Vcc）與NPN電晶體。

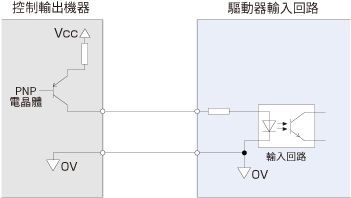

電流流入控制輸出機器，使信號為ON。【圖2】Source邏輯連接例
輸入回路連接至PNP電晶體與電源GND（0V）。
電流流出控制輸出機器，使信號為ON。 -
Sink邏輯和Source邏輯的差異②安全性
-
除此之外，不只是結線方法不同，事實上安全性也有差異喔。
萬一客戶的裝置發生某種異常，輸出入的信號線接地，或是 0V 線短 路的話，將會非常危險。【圖3】

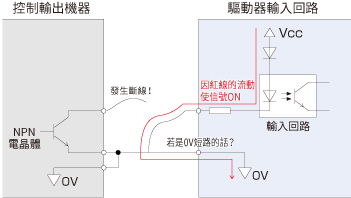

就此點來看，Source 邏輯時，輸入回路未直接與電源的＋側（Vcc）連接，因此信號線即使接地或短路，輸入回路都不會 ON，所以可以視為安全的連接方法之一喔。【圖4】【圖3】Sink邏輯發生短路時

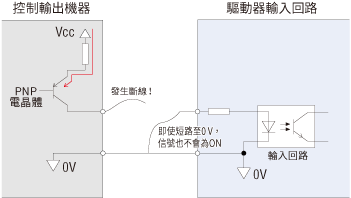

【圖4】Source邏輯發生短路時
-
-
-
-
-
-
-
-
-
這次的重點
何謂Sink邏輯、Source邏輯
- Sink邏輯為ON時，電流導入的狀態
- Source邏輯為ON時，電流流過的狀態
（從控制輸出設備檢視時）
Source邏輯的優勢
Source 邏輯時，輸入回路未直接與電源的＋側（Vcc）連接，因此信號線即使接地或短路，輸入回路都不會 ON，所以可以視為安全的連接方法之一。
選擇馬達時要考慮的要點
如果可以同時使用這兩種邏輯，我們建議使用同時支援Sink邏輯和Source邏輯的產品。
