Q.AZ系列要如何監視負載率呢？
●轉矩：以激磁最大靜止轉矩為100%，顯示現在的轉矩率。
●馬達負載率：以運轉中的速度下之出力轉矩為100%，顯示現在的負載率。
負載率的顯示方法有以下兩種：轉矩 & 馬達負載率。兩者差異如下：
| 類型 | 監視轉矩 | 監視馬達負載率 | |
|---|---|---|---|
| 說明 |
以激磁最大靜止轉矩為100% 顯示現在的轉矩率。 |
以運轉中的速度下之出力轉矩為100% 顯示現在的負載率。(即使用當下馬達臨界值) |
|
| 計算方式 | 負載轉矩 ÷ 激磁最大靜止轉矩 ※ | 負載轉矩 ÷ 運轉中的轉矩 ※ | |
| 監視方式 | RS-485通訊 | O | X |
| MEXE02 | O | O | |
※兩者主要為分母差異，依照您的需求查看數值即可
如有需以上位監視，僅能以RS-485通訊，無法用I/O連接。
【RS-485通訊】
| Modbus 通訊 暫存器位址 |
名稱 | 內容 | FA網路 命令代碼 |
|
|---|---|---|---|---|
| 上位 | 下位 | |||
| 214 (00D6h) |
215 (00D7h) |
轉矩監視 | 表示現在的轉矩相對於激磁最大靜止轉矩的比例。 | 8299 (206Bh) |

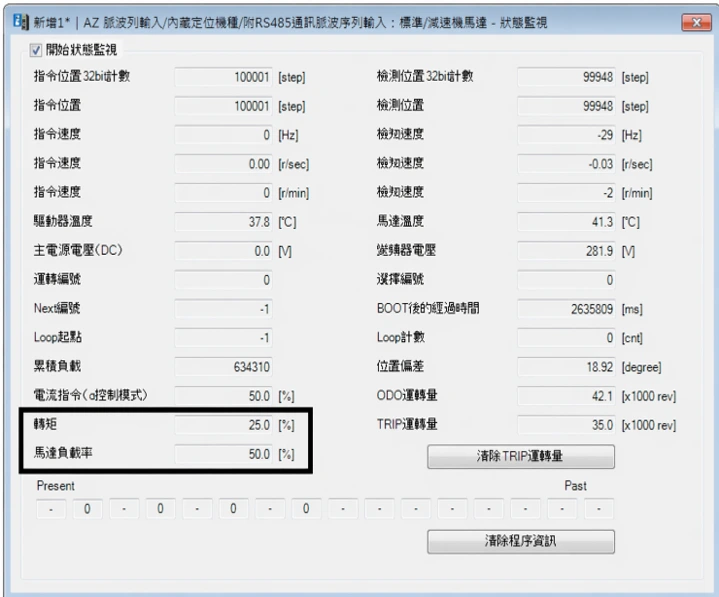

【MEXE02】
【計算範例】
● 轉矩：以激磁最大靜止轉矩為100%，顯示現在的轉矩率。
AZM66AC 激磁最大靜止轉矩 1.2 N·m (由於分母是「激磁最大靜止轉矩」固定值，計算會比較方便)
轉矩率 = 25%
轉矩 = 1.2 * 25% = 0.3 N·m
該數值可用 RS-485 進行監視
● 馬達負載率：以運轉中的速度下之出力轉矩為100%，顯示現在的負載率。

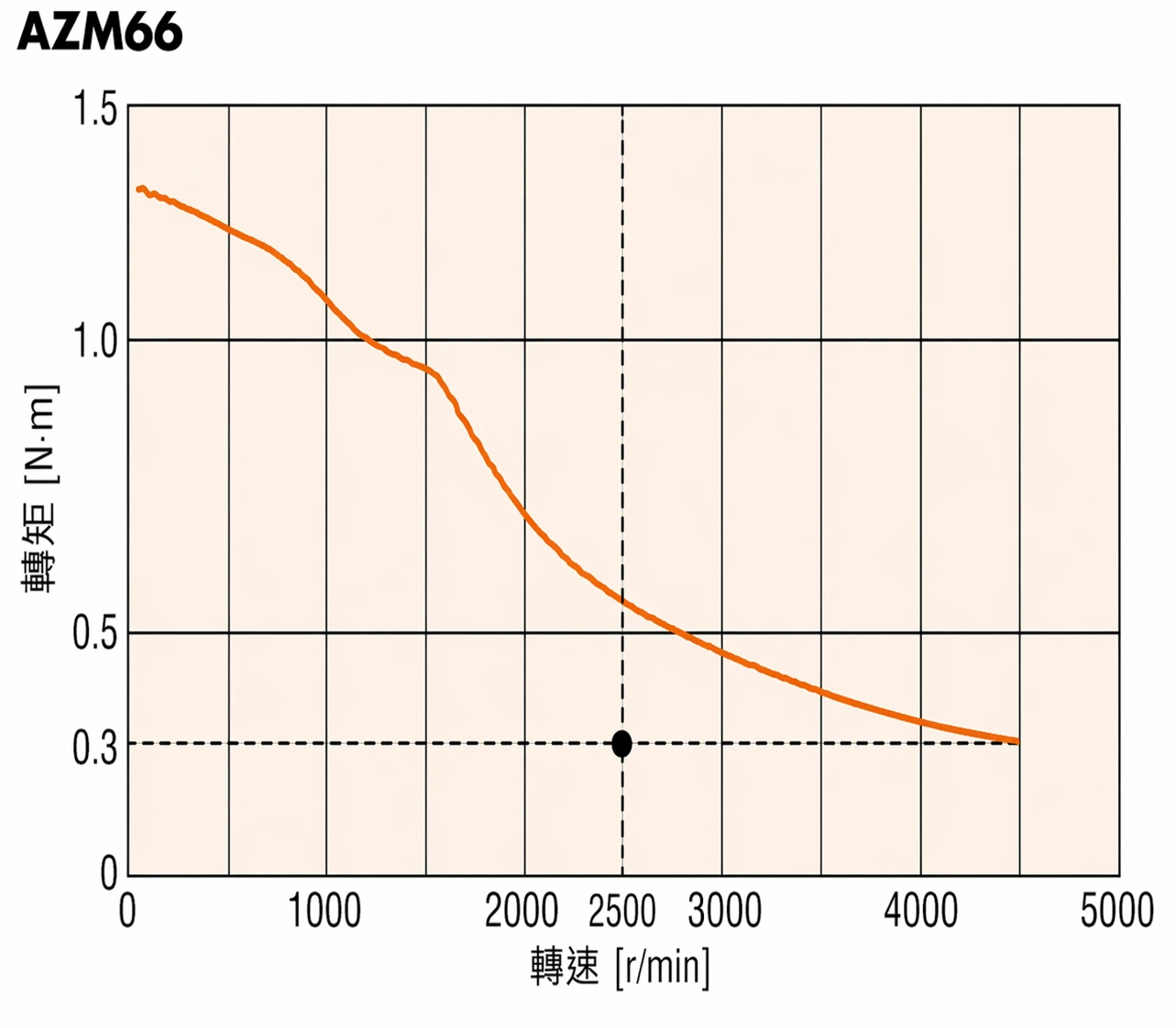

若運轉速度為 2500rpm，從特性圖看轉矩約 0.6 N·m
馬達負載率 = 50%
負載 = 0.6 * 50% = 0.3 N·m
