Q.CVD RS-485型一通電就會開始閃橘/黃燈，MEXE02出現『馬達設定異常』，要怎麼辦呢？

A.

CVD2BR-KR / CVD2B-KR / CVD5BR-KR / CVD5B-KR 為一個驅動器型號對應所有馬達，因此電流出廠設定為 0
驅動器中的SW1需要根據馬達型號調整對應的電流值。

※ 設定時，請切斷驅動器的主電源，重新接通電源後變為有效。

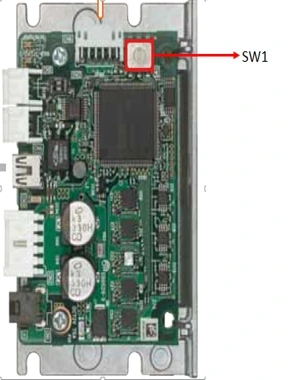

SW1 電流設定開關位置指示圖

■ 2相步進馬達

出貨時設定　0（無設定）

開關的設定 馬達品名 * 設定的驅動器輸出電流 (A/相)
2 PKP213D05■ 0.5
3 PKP214D06■ 0.6
4 PKP24□D08■2 0.85
5 PKP26□D14■2 1.4
6 PKP22□D15■
PKP22□D15■2
PKP22□MD15■
PKP23□D15■
PKP262FD15A 		1.5
7 PKP24□D15■2
PKP24□MD15■2 		1.5
8 PKP23□D23■ 2.3
9 PKP24□D23■2 2.3
A PKP25□D28■A2
PKP26□D28■2
PKP26□MD28■2 		2.8

■ 5相步進馬達

出貨時設定　0（無設定）

開關的設定 馬達品名 * 設定的驅動器輸出電流 (A/相)
2 PK513、PK52□P 0.35
3 PK52□H、PK54□ 0.75
4 PKP52□ 1.2
5 PK56□ 1.4
6 PKP54□N18■2
PKP54□MN 		1.8
7 PKP56□FN24■2
PKP56□FMN 		2.4
