Q.目前正在使用 NETC02-CC。想用命令固定方式來寫入資料該怎麼做？

從上位PLC將資料寫入驅動器時，請依下列程序進行。

①

於NETC02-CC上設定資料

②

將設定好的資料寫入驅動器

③

持續設定資料

根據上述的流程，以下列條件為基準，說明程序的詳細內容。

• 遠端註冊的配置設定

  4字配置

• 使用產品

  AZ系列

• 號機編號

  0號機

• 運轉資料No.0的位置資料

  1,000 steps

① 於NETC02-CC上設定資料

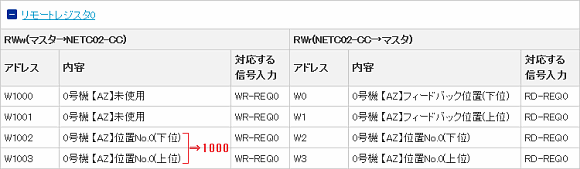

將遠端註冊的資料設定為1000（1000step）。

② 將設定好的資料寫入驅動器
將遠端I/O的WR-REQ輸入（寫入要求）與RD-REQ輸入（讀取要求）切至ON。
當WR-REQ0為ON時，即執行寫入①所設定的數值之動作。

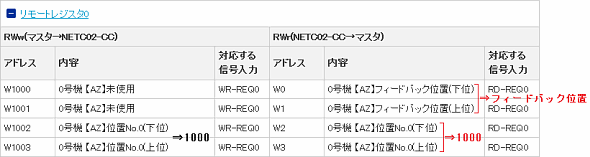

當RD-REQ0為ON時，即開始監控寫入資料的讀取與檢出位置（回授位置）。

此時，請確認WR-ERR（RD-ERR）保持在OFF的狀態。
一旦發生錯誤，WR-DAT（RD-DAT）變成ON的同時，WR-ERR（RD-ERR）也會變成ON。

③ 持續設定資料
再次寫入資料時，使WR-REQ輸入保持在ON的狀態，接著設定資料時，將會立即寫入數值。

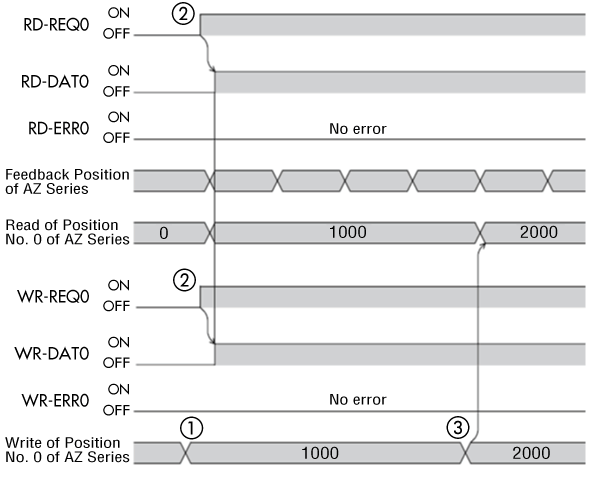

上述程序的時序圖
