Q.目前正在使用NETC02-CC。在命令選擇方式下該怎麼寫入資料？

從上位PLC將資料寫入驅動器時，請依下列程序進行。/p>

①

於NETC02-CC上設定資料

②

將設定好的資料寫入驅動器

③

完成寫入作業

根據上述的流程，以下列條件為基準，說明程序的詳細內容。

• 使用產品

  AZ系列

• 號機編號

  0號機

• 運轉資料No.0的位置資料

  1,000 step

說明中所使用的遠端I/O與遠端註冊的表格，請參照技術支援軟體「NETC02-CC用位置計算式」的畫面。

① 於NETC02-CC上設定資料

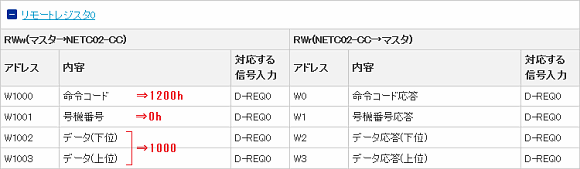

設定遠端註冊的命令碼、號機編號、資料（上位）、資料（下位）的數值。
使命令碼為1200h（位置No.0），號機編號為（0號機）。資料設定為1000（1000step）。

② 將設定好的資料寫入驅動器

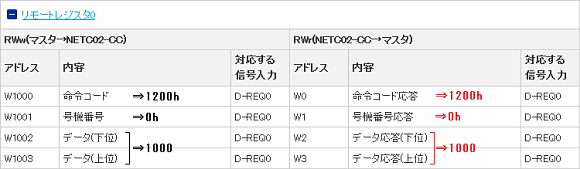

將遠端I/O的D-REQ輸入切至ON，執行寫入驅動器的作業。br> 當D-REQ0轉變成ON時，D-END0輸出也會變成ON。同時，會在遠端註冊的RWr上反映出數值。

此時，請確認D-ERR保持在OFF的狀態。
一旦發生錯誤，D-END變成ON的同時，D-ERR也會變成ON。

③ 完成寫入作業
確認 ②的D-END為ON後，請將D-REQ輸入切至OFF。
接著D-END會變成OFF，完成寫入作業。

再次寫入資料時，請重複 ① ～ ③ 的程序。

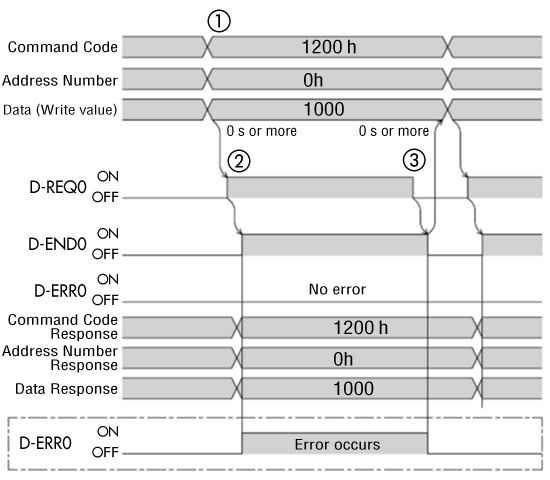

上述程序的時序圖
