實現透析裝置/藥液傳輸單元低噪音化與可靠性提升的無刷馬達BLH系列 導入事例
| 產業 | 醫療、生化分析、生物技術 |
|---|---|
| 工程・設備名稱 | 透析設備/藥液傳輸單元 |
| 課題 | 噪音對策、散熱對策、品質提升、轉速穩定性 |
課題：透過降低噪音與穩定驅動，提高透析患者的舒適度及裝置安全性
以往的問題點

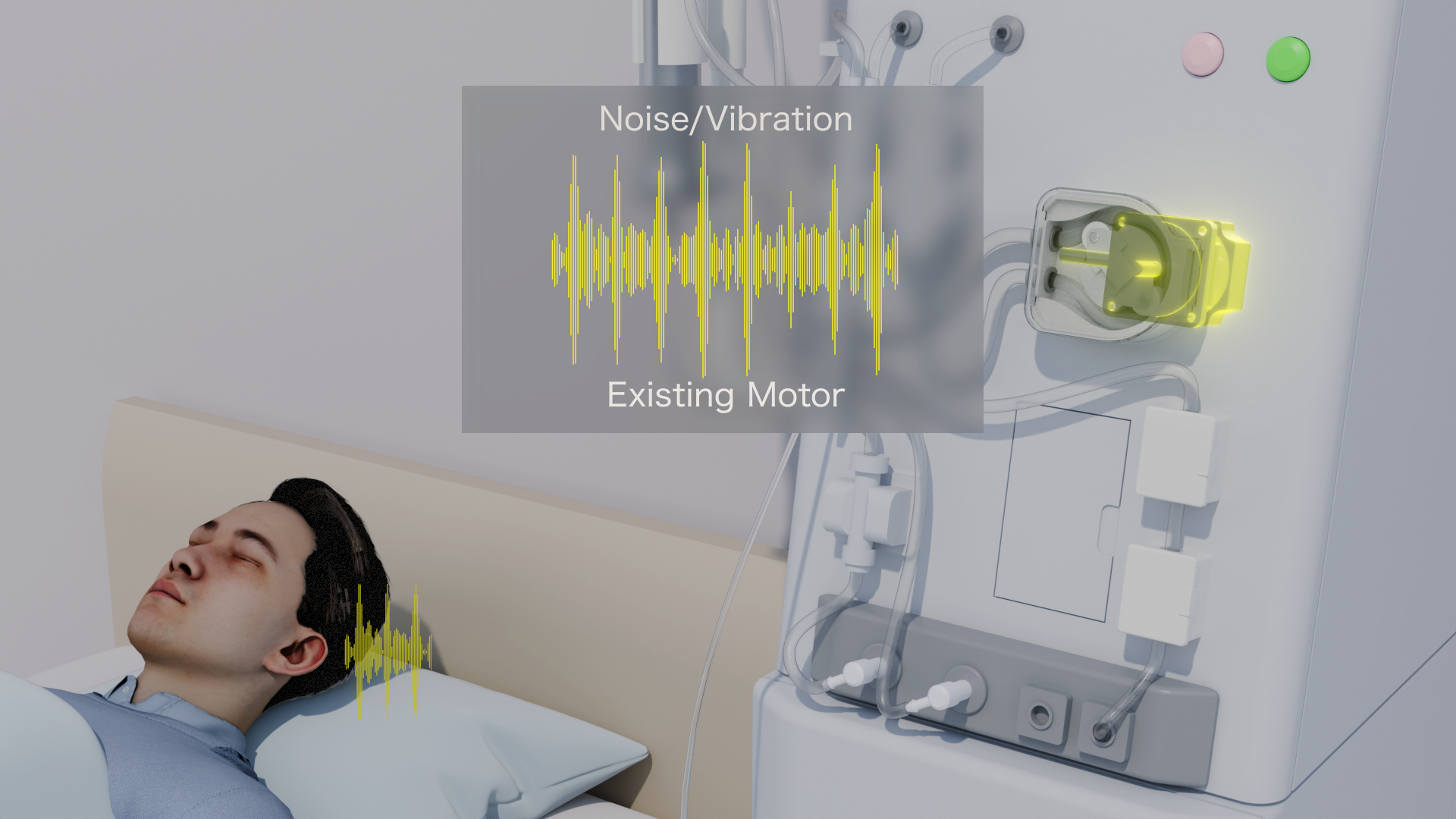

- 在醫院環境中，透析設備/藥液傳輸單元常置於患者耳邊，馬達運轉聲會影響患者舒適度
- 若未妥善配置導管，導管與透析設備/藥液傳輸單元的外殼可能會產生干涉，導致導管有被夾入的風險。

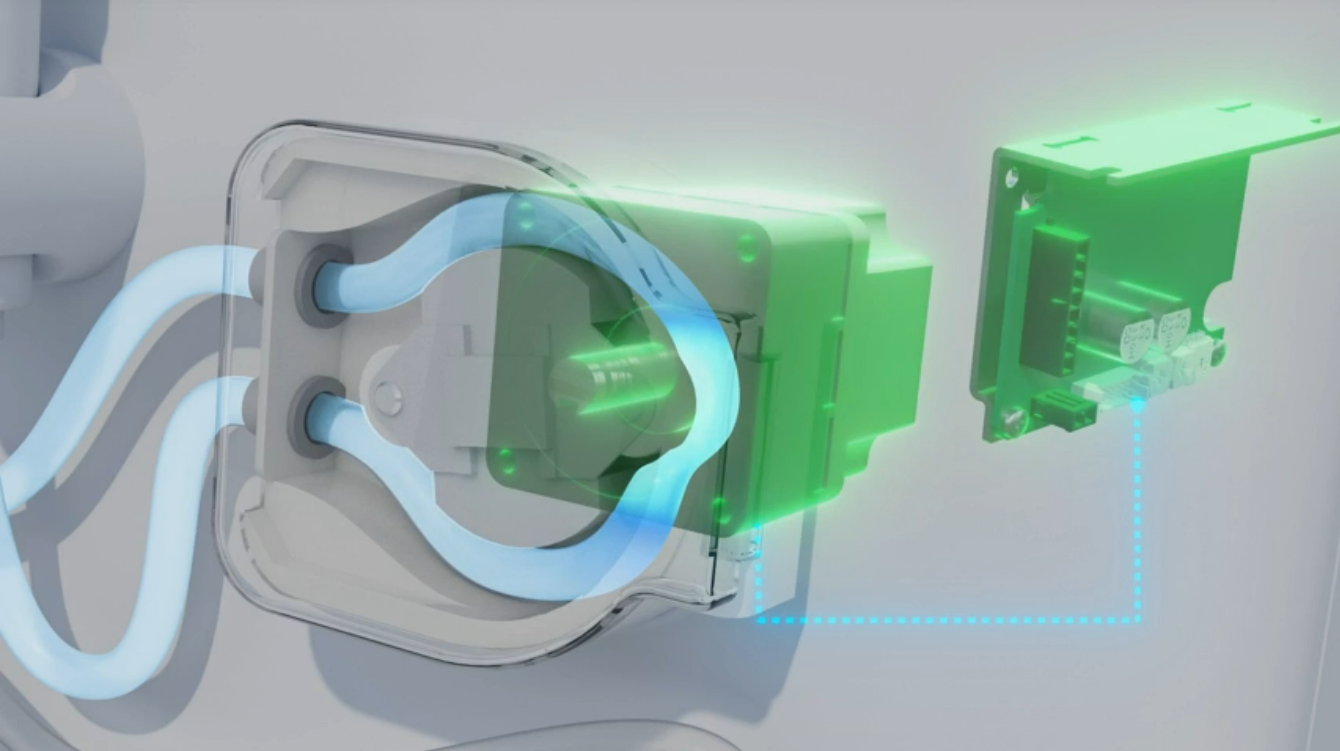

- 由於裝置空間有限，希望在不增加現有馬達尺寸的前提下，仍能保有足夠的馬達轉矩餘裕。
- 現行馬達因在容許轉矩的極限下運轉，導致發熱量大，長時間運轉可能對輸液產生熱影響的疑慮。
解決方案：透過無刷馬達BLH系列提升靜音性與可靠度，實現舒適的醫療環境
在透析設備及藥液傳輸單元的使用環境中，對馬達的靜音性及溫度上升的考量不可或缺。無刷馬達BLH系列以靜音設計及高效率驅動，實現醫療現場所需的低噪音與高可靠度。此外，當導管咬合等異常發生時，驅動器會輸出過負載Alarm，有助於提升安全性。
驅動器採用正弦波驅動降低驅動噪音
BLH系列採用正弦波驅動方式，透過平滑施加馬達電流，減少轉矩波動，較既有產品實現低噪音化。即使在醫院內安靜環境中，驅動噪音亦不會造成幹擾，有助提升患者舒適度。

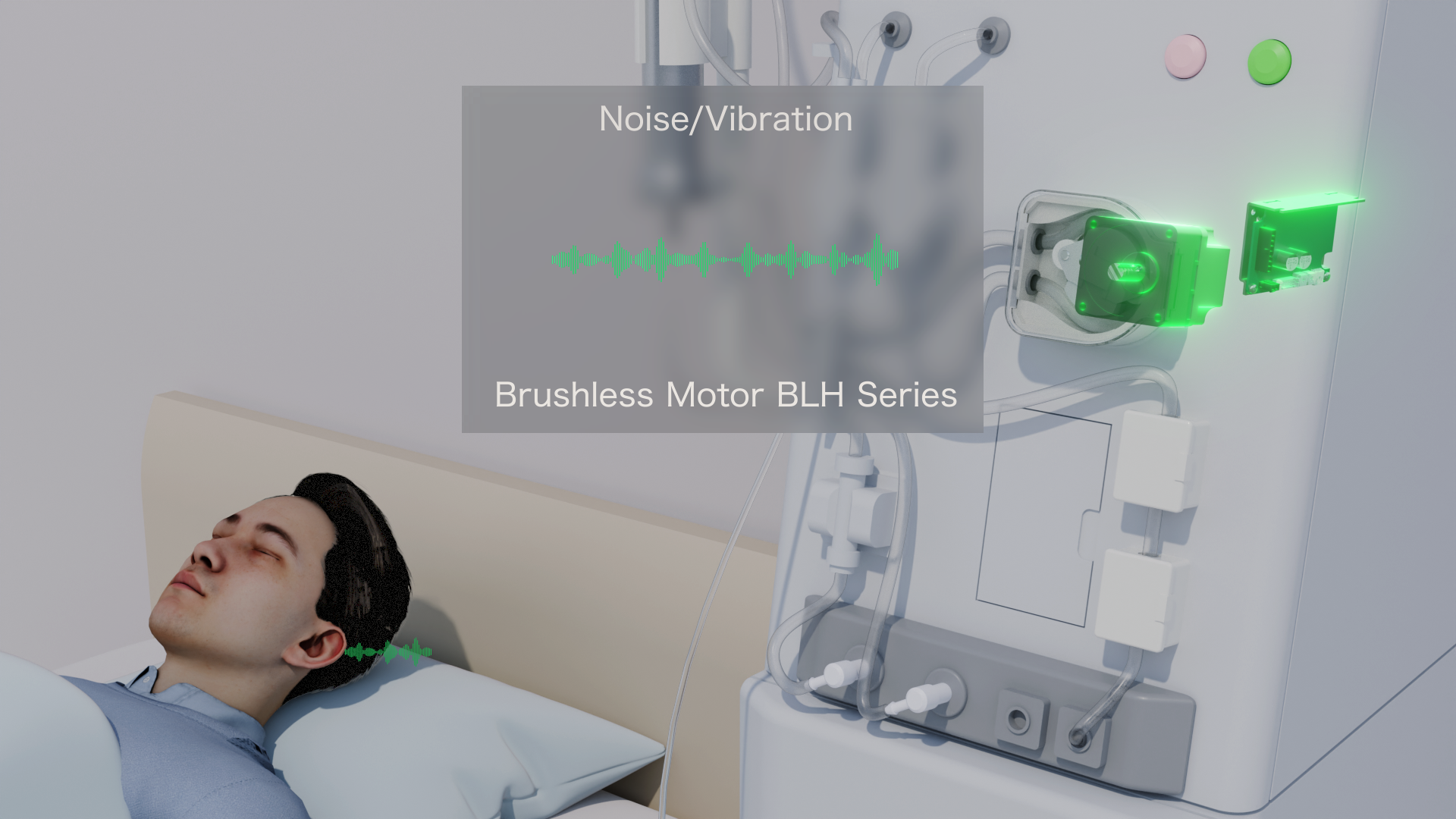

BLH系列低噪音示意圖
透過穩定的低速運轉，實現確實的藥液傳輸控制
無刷馬達會持續監視來自馬達的回授信號，並將其與設定速度比較後調整施加電壓。因此，即使負載變化，從低速到高速也能以穩定速度運轉。BLH系列（數位設定型與RS-485通訊型）支援80rpm的低速運轉，並可以1rpm為單位進行速度設定，實現確實的藥液傳輸控制。
透過抑制馬達發熱量，減輕對輸液的熱影響
無刷馬達因轉子部採用永久磁鐵，具備薄型、輕量及高效率特性。相同尺寸的BLH系列與現行馬達相比，轉矩輸出更大，且能有效降低發熱量。即使長時間連續運轉，也能抑制溫度上升，將對輸液的熱影響降至最低。
由於發熱量較少，使得設備內部的溫度管理更為容易，亦有助於簡化散熱設計與維護作業。
透過過負載時的Alarm輸出提升裝置可靠度
無刷馬達BLH系列具備於過負載時輸出Alarm的功能。因此能即時偵測夾到導管或導管堵塞等負荷變化。當發生過負載等異常時，會停止馬達並由驅動器輸出Alarm，通知裝置停止。此功能可預防裝置損壞及導管破裂，確保高可靠度運轉。
BLH系列Alarm輸出示意圖

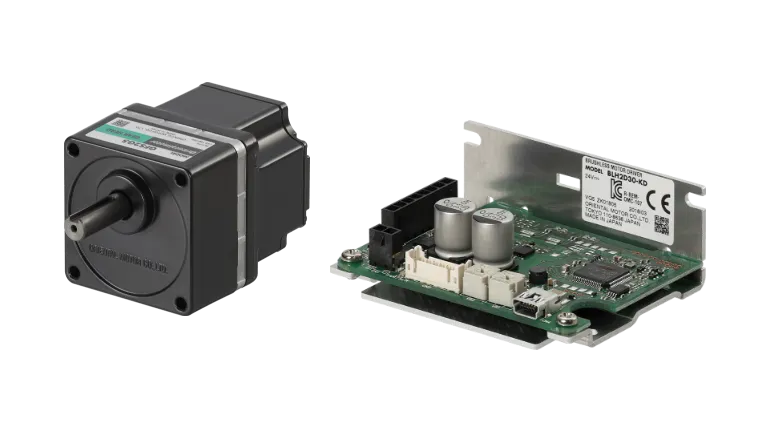

提案產品：無刷馬達BLH系列（30W）＋平行軸減速機＋數位設定型驅動器
馬達出力軸類型
- 平行軸減速機 GFS減速機
- 中空軸扁平式減速機 FR減速機
- 圓軸型
驅動器種類
- 類比設定型
- 數位設定型
- RS-485通訊型
除了產品相關諮詢外，無論是問題討論、資料或樣品提供等任何事項，歡迎隨時與我們聯繫。
