使用CVD系列S型驅動器，實現檢體分析設備中電子零件的穩定供貨

課題：希望透過將自製驅動器更換為廠牌驅動器，以實現零件的穩定採購。

以往的問題點

• 以往機種所搭載的步進馬達驅動器為自製，但因難以取得的電子零件逐漸增加，導致採購困難（特別是自製驅動器所使用的長期採用廠商IC已停止生產）
• 雖然更換了新的製造商IC，但品質出現問題，從BCP（業務持續計畫）的角度來看，也需要採取相應的對策。

解決方法 透過CVD系列S型驅動器，實現零件的穩定採購與設備性能的提升。

對於製造檢體分析設備的企業而言，零件的穩定採購是關鍵課題。即使只有一個零件無法供貨，產品供應將會中斷。

採用薄型、小型的基板型安裝型驅動器CVD系列S型（2相步進馬達用雙極驅動器/5相步進馬達用驅動器），可實現檢體分析設備所使用零件的穩定採購。此外，與使用自製驅動器相比，也能實現振動與噪音等性能的改善。

驅動器的穩定採購與維修零件的減少

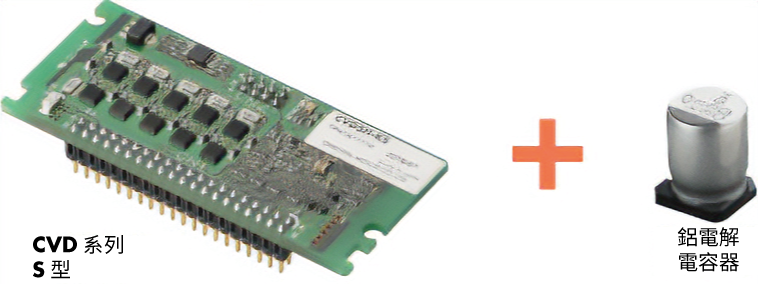

CVD系列 S型產品中，已預先搭載驅動馬達所需的微控制器、FET、電流檢測用電阻、保險絲等元件。只需連接鋁電解電容器，即可完成與現成品相同的驅動電路。

若能減少所需零件數量，運行後的維修零件管理也將更為簡便。

專為充分發揮馬達特性而設計，以實現高轉矩、低振動與低噪音。

CVD系列專為最大化PKP系列步進馬達特性而設計，透過提升輸出電流實現高轉矩，同時以全時微步級進控制達成低振動及靜音化，有助於提升設備靜音等性能。

無需脈波產生器IC，即可透過SPI通訊實現定位控制。

CVD系列S型支援SPI通訊對應，可直接透過SPI通訊控制位置與速度設定，以及馬達的啟動與停止。無需使用脈波產生器用IC，也不必使用CPU來產生脈波信號。在降低脈波產生器用IC成本的同時，也減輕了產生脈波信號的負擔。

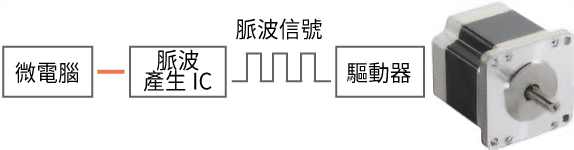

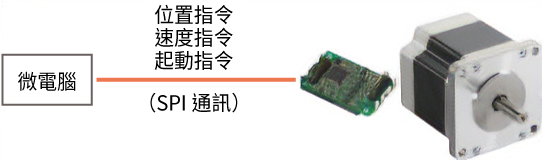

使用CVD系列S型支援SPI通訊對應時	使用脈波產生器IC時

減輕上位控制器負荷

CVD系列S型可直接擷取編碼器信號。透過與上位控制器的脈波數比較，可用於確認因雜訊造成的錯誤動作，並減少脈波計數器及運算系統。

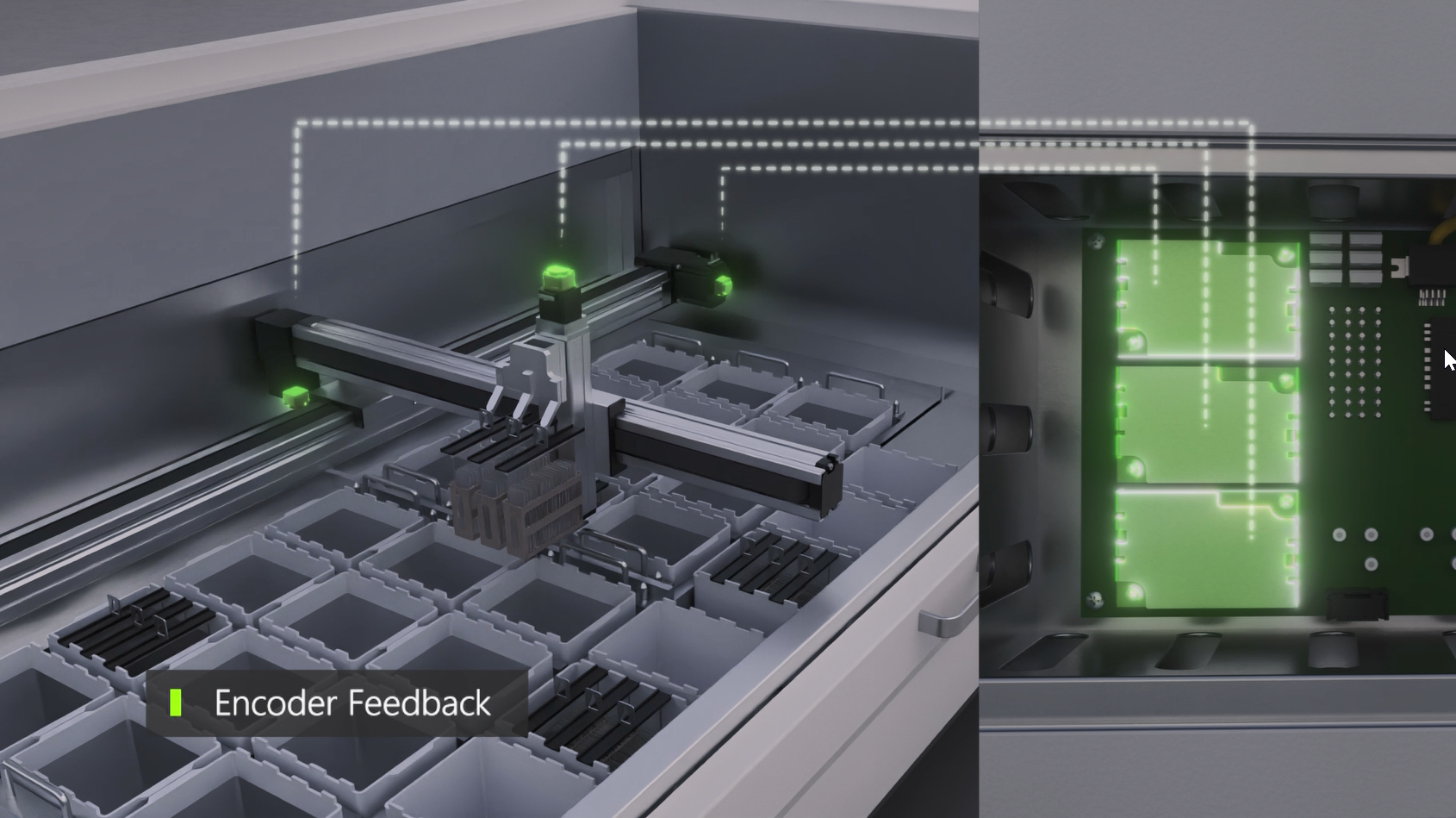

編碼器信號擷取示意圖

驅動器直接實裝於電子基板，減少設計工時

CVD系列S型設計可直接實裝於電子基板。因此，無需使用額外的轉接器等，可相應減少設計工時。

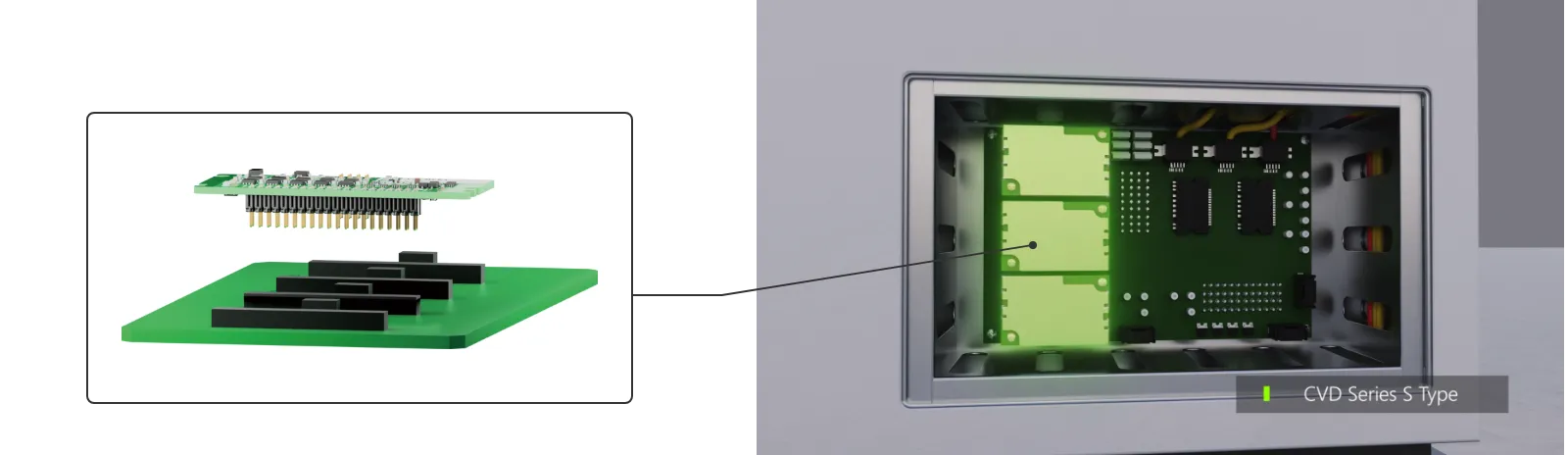

CVD系列S型 SPI通訊對應的實裝示意圖

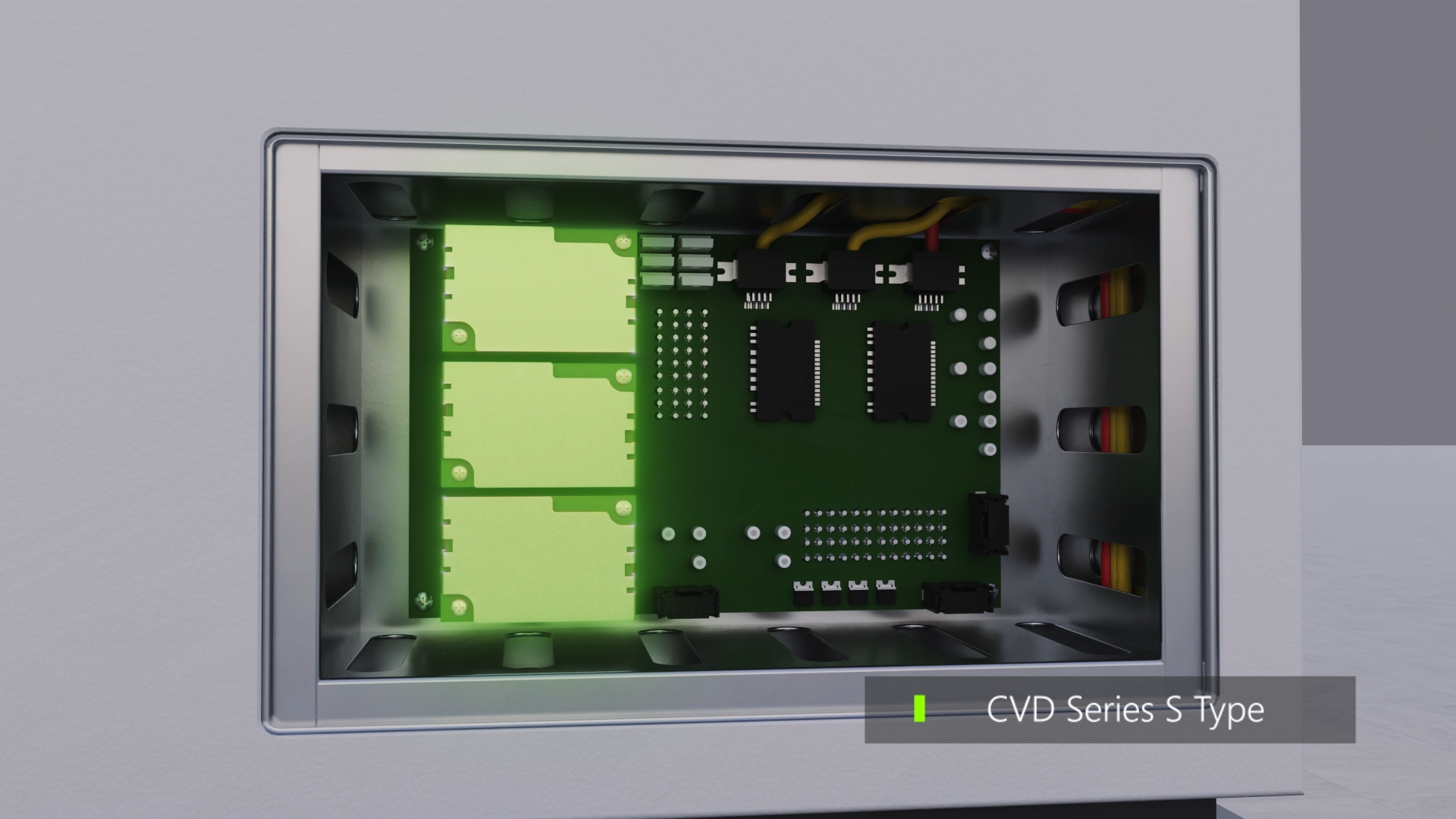

直接實裝於電子基板的示意圖

提案產品：2相步進馬達用雙極驅動器/5相步進馬達用驅動器CVD系列S型SPI通訊對應

可搭配組合馬達

• 2相/5相 步進馬達PKP系列
