實現遺傳子檢測設備節省空間的AZ系列mini驅動器導入案例
| 產業 | 醫療、生化分析、生物技術 |
|---|---|
| 工程・設備名稱 | 遺傳子檢測設備 |
| 課題 | 節省空間、生產力提升、時間縮短 |
課題：實現遺傳子檢測設備的小型化及縮短復原時間
以往的問題點
- 遺傳子檢測設備因於實驗室內獨立使用，需盡可能縮小整體設備的佔地面積，但傳統驅動器體積較大，電控箱空間的配置成為課題。
- 設備配備了在門扉開啟時切斷電源的安全機構，導致原點復歸位置及動作確認等作業耗時。
- 設備維護人員的作業減少及停機時間縮短成為設備的課題。
解決方案：搭載無需電池絕對式編碼器的馬達與小型驅動器，實現節省空間及停機時間縮短。
在遺傳子檢測設備的運用現場，除了確保安全性外，縮短設備停機時間及節省空間亦為重要考量。AZ系列 mini 驅動器對於這些課題能發揮極大的效果。
藉由無需電池絕對式編碼器的定位資訊保持功能，以及比單軸驅動器更小型輕量、掌上型尺寸的mini驅動器，能全面提升安全性、操作性與設計自由度。
驅動器的小型化大幅縮減設備尺寸
有助於設備節省空間的AZ系列mini驅動器，實現了外形尺寸為W47 mm×D53 mm×H24 mm（RS-485通訊型）的小型設計。
與一般伺服馬達驅動器尺寸相比，更加小巧，能大幅縮小設備體積。

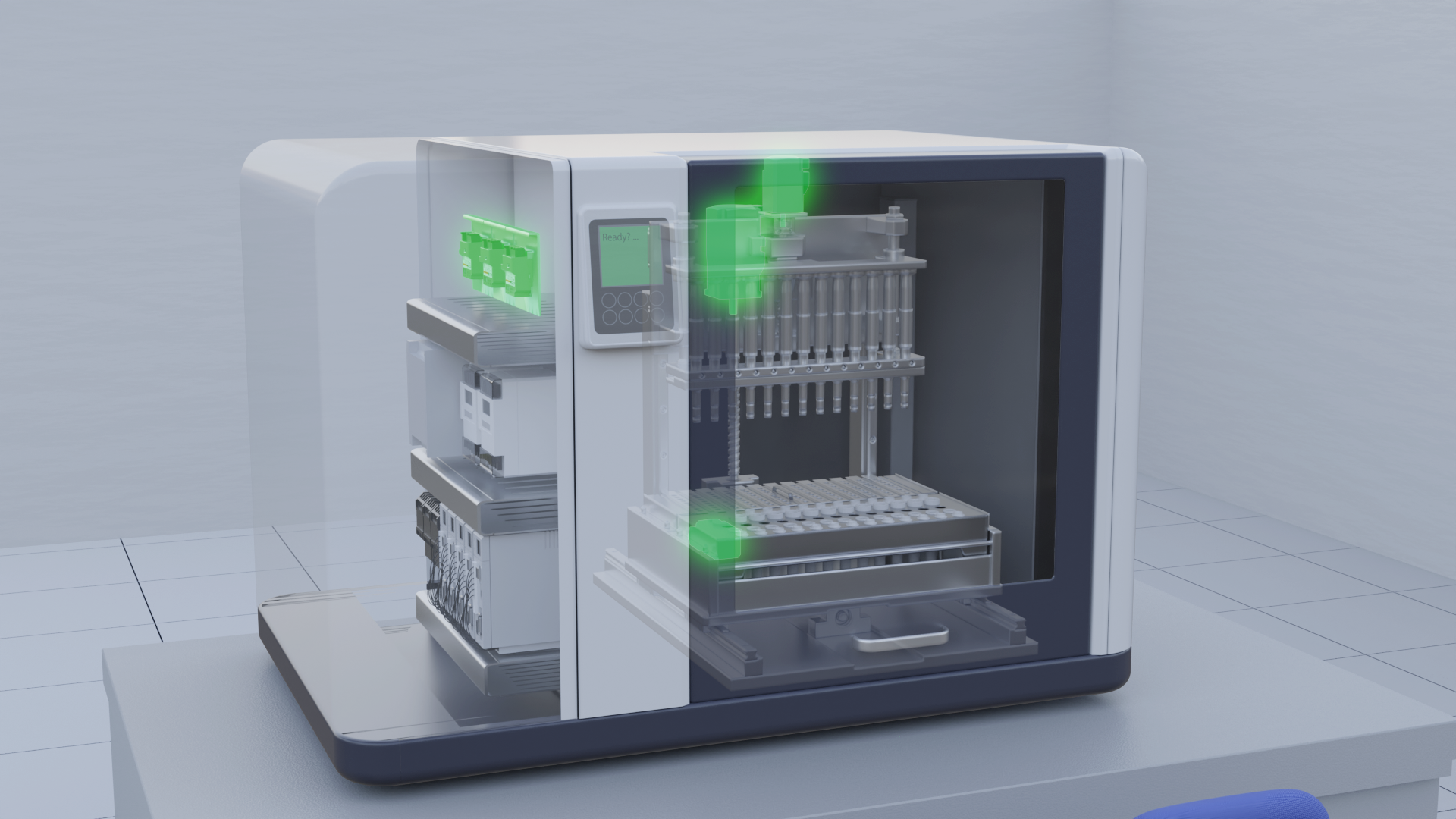

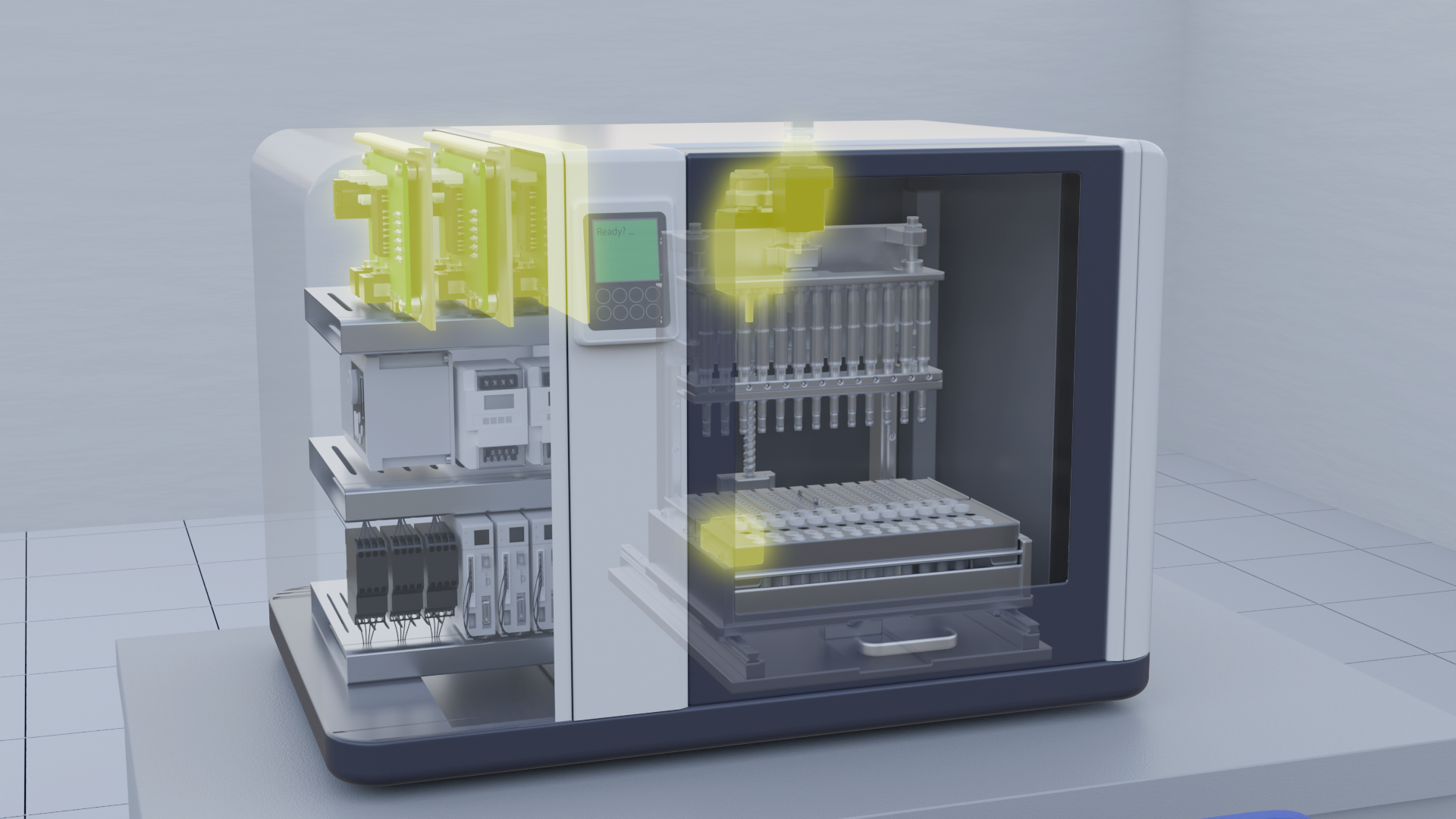

αSTEP AZ系列馬達和mini驅動器安裝空間縮減示意圖
單軸驅動器與mini驅動器尺寸及重量比較
與既有單軸驅動器相比，體積縮小75%的mini驅動器（RS-485通訊型），例如可安裝於馬達附近的空間，能分散安裝驅動器及控制系統，滿足縮小整體設備體積的需求。
| 單軸驅動器 內藏定位功能型 | mini驅動器 RS-485通訊型 |
|---|---|
|
|
| W35 mm×D70 mm×H100 mm | W47 mm×D53 mm×H24 mm |
| 重量：150 g | 重量：56 g |
縮短停機時間
AZ系列的無需電池絕對式編碼器即使斷電後仍能保持位置資訊，故電源啟動後無需進行初始化（原點復歸運轉）。過去異常停止後，各軸需花費數分鐘才能偵測到原點檢知器，初始化時間成為重大負擔。由於AZ系列能保持停止位置資訊，無需初始化即可立即重新啟動。藉此可縮短停機時間，並有助提升作業效率及設備稼動率。

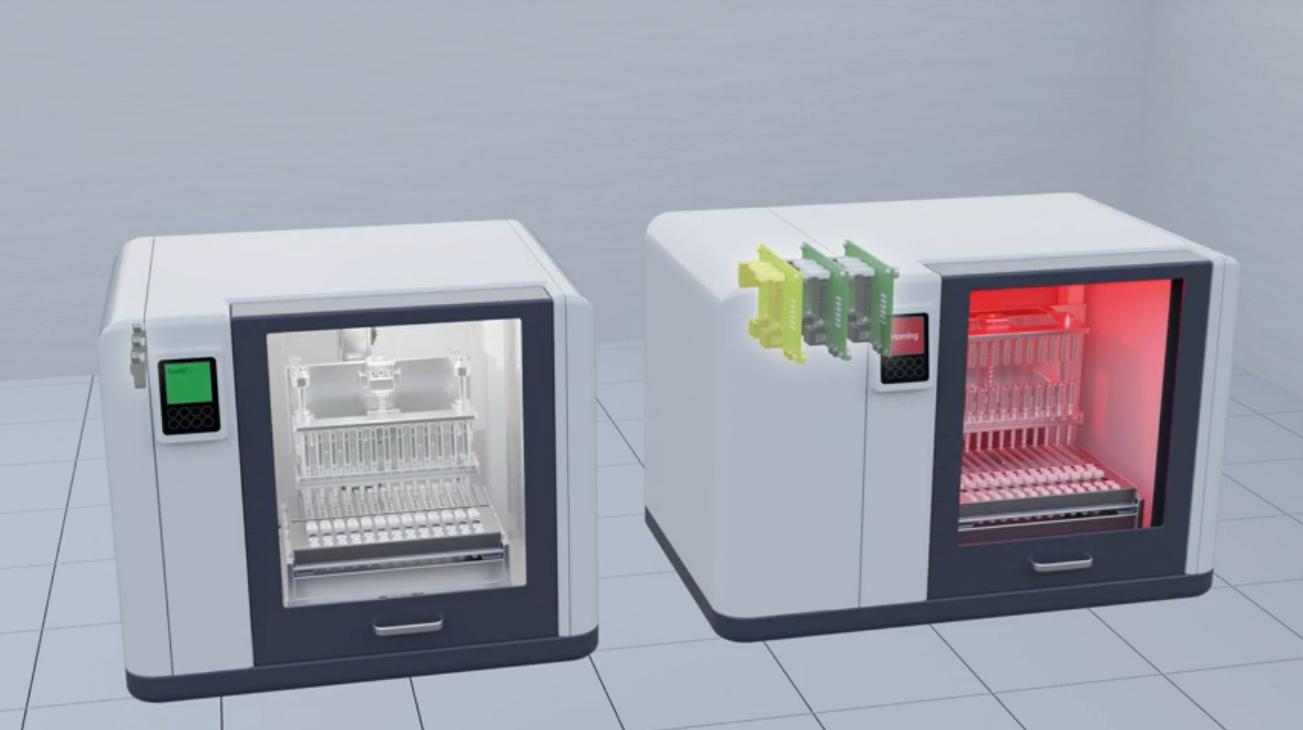

利用αSTEP AZ系列mini驅動器縮短停機時間的示意圖
右側：未搭載的設備（因為需依序對每個軸進行原點復歸動作，因此會花費較多時間）
提案產品：αSTEP AZ系列mini驅動器
可搭配組合馬達
- AZ系列DC電源輸入（安裝尺寸 □20mm、□28mm、□42mm、□60mm）
可組合電動模組產品
- 搭載AZ系列電動滑台 EZS系列 DC電源輸入
- 搭載AZ系列 電動缸 EAC系列 DC電源輸入
- 搭載AZ系列 小型電動缸 DR系列/DRS2系列
- 搭載AZ系列 中空旋轉平台DGⅡ系列 DC電源輸入
- 電動夾爪EH系列
- *提供支援 EtherCAT、EtherNet/IP、Ethernet型、CC-Link IE Field Basic及 PROFINET的產品。。
