利用抓取式輸送機導入無刷馬達以提升印刷製程品質之案例研究

課題：穩定抓取式輸送機速度並提高製造質量

現有問題與需求

• 在使用抓取式輸送機（側輸送機）進行瓶子印刷的過程中，由於傳送帶速度不均勻，導致印刷位置偏移，造成每個產品的印刷品質不一致。

解決方法：無刷馬達BMU系列可減少速度波動，從而穩定輸送機轉速並提高品質。

品質提升是飲料製造商工廠中最重大的課題之一。目前是由兩台三相感應馬達驅動抓取式輸送機，並在瓶身被抓取夾持的狀態下進行印刷作業。雖然使用了變頻器進行速度控制，但左右傳送帶之間仍會出現轉速差異，導致列印位置出現偏差。因此，我們希望縮小這種轉速差距，提高品質。
BMU系列無刷馬達能夠穩定抓取輸送機的轉速。

具備±0.2％高精度速度穩定性的無刷馬達，即使在負載變動的情況下也能維持恆定轉速。

BMU系列無刷馬達始終將設定速度與實際馬達轉速進行比較。由於系統會根據需求自動調整電壓，其速度變動率（負載）可達±0.2％，即便負載產生變化，仍能實現穩定的轉速維持。
另一方面，使用傳統變頻器控制（V/f控制）的三相感應馬達，並不具備監視實際轉速的功能。因此，當施加較大負載時，轉速會大大降低。其速度變動率（負載）約為 -10％，與無刷馬達 BMU系列相比有顯著的差異。
對於需要精確匹配兩個馬達速度的抓取式輸送機等設備，使用無刷馬達BMU系列將非常合適。

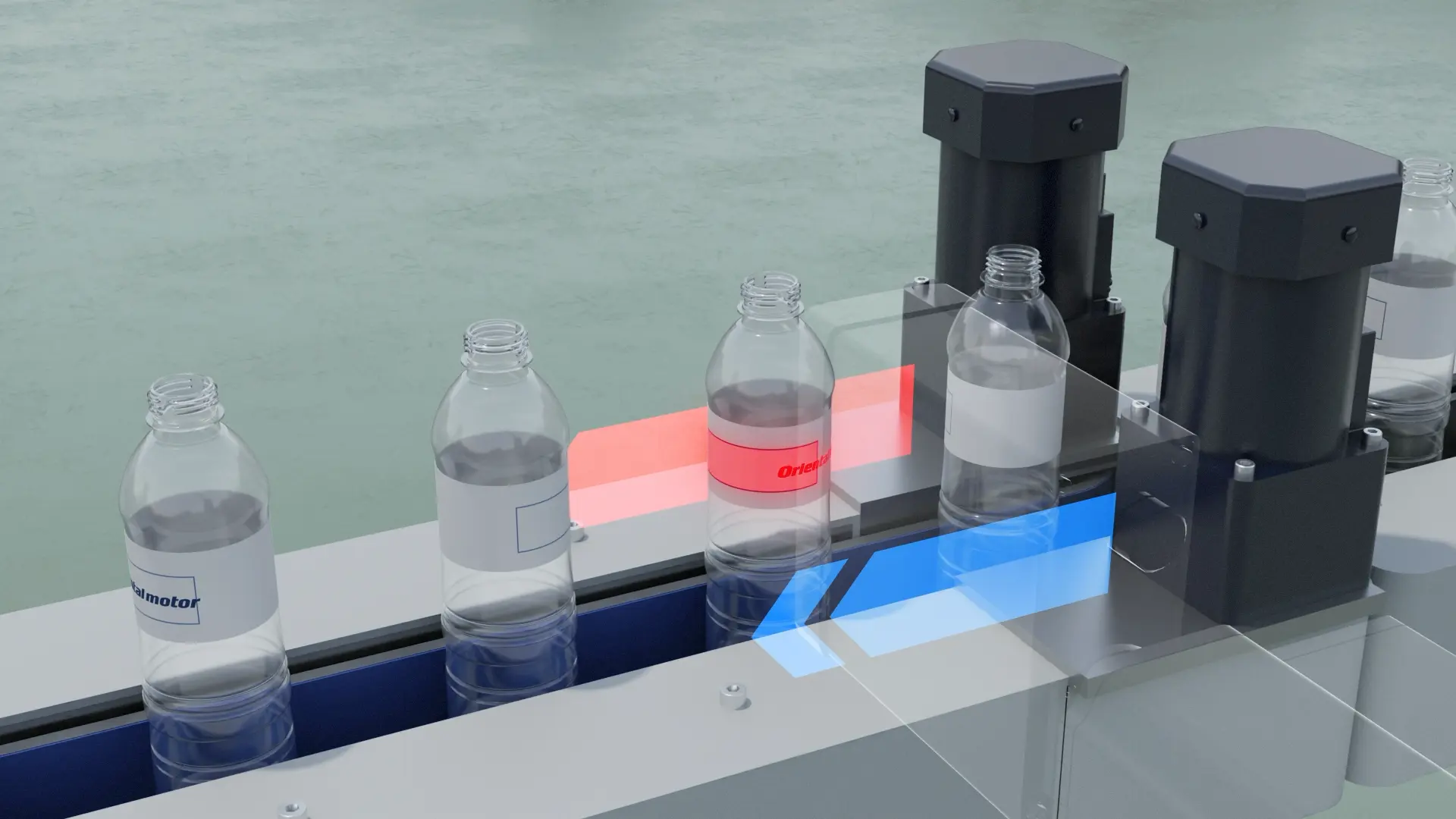

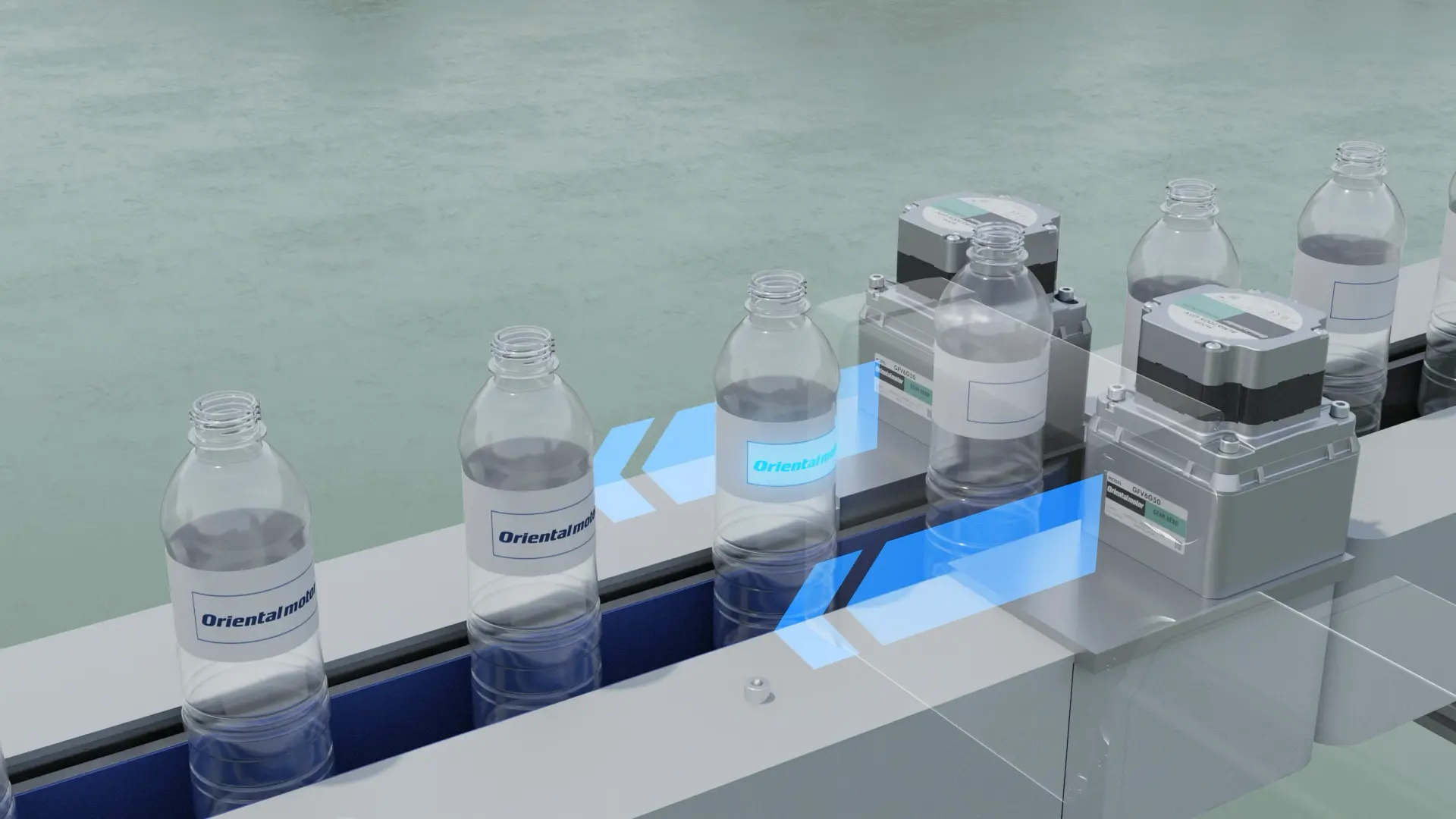

抓取式輸送機各類馬達應用介紹圖

無刷馬達有助於節能

無刷馬達BMU系列是轉子採用永久磁鐵，並由電路（驅動器）進行控制的調速馬達。節能規格可降低消耗電力與二氧化碳排放量。
無刷馬達BMU系列的120 W 輸出款式與90 W 三相感應馬達相比，消耗電力約可降低26％，有助於降低設備整體的能源消耗。

扁平化和高功率設計造就了更緊湊的設備

BMU系列無刷馬達結構緊湊，同時動力強勁。此馬達的安裝尺寸為90 mm，總長度比相同尺寸的三相感應馬達短84.6 mm。此外，BMU系列無刷馬達的輸出功率為120W，而三相感應馬達的輸出功率為90 W，這表示BMU系列無刷馬達的輸出功率大約是三相感應馬達的1.3倍。
因此，無刷馬達BMU系列將有助於減小設備的整體尺寸。

順便一提，可以透過旋轉旋鈕輕鬆將驅動器設定為所需的旋轉速度，並且可以顯示旋轉速度，這在現場工人中非常受歡迎。

提案產品：無刷馬達BMU系列

馬達額定輸出

• 30 W、60 W、120 W、200 W、300 W、400 W

減速機類型

• 平行軸減速機
• 直交軸減速機
• 中空軸扁平式減速機
